VC-H91GM(BK)
VC-HS1SM(BK)
VC-H92GM(BK)

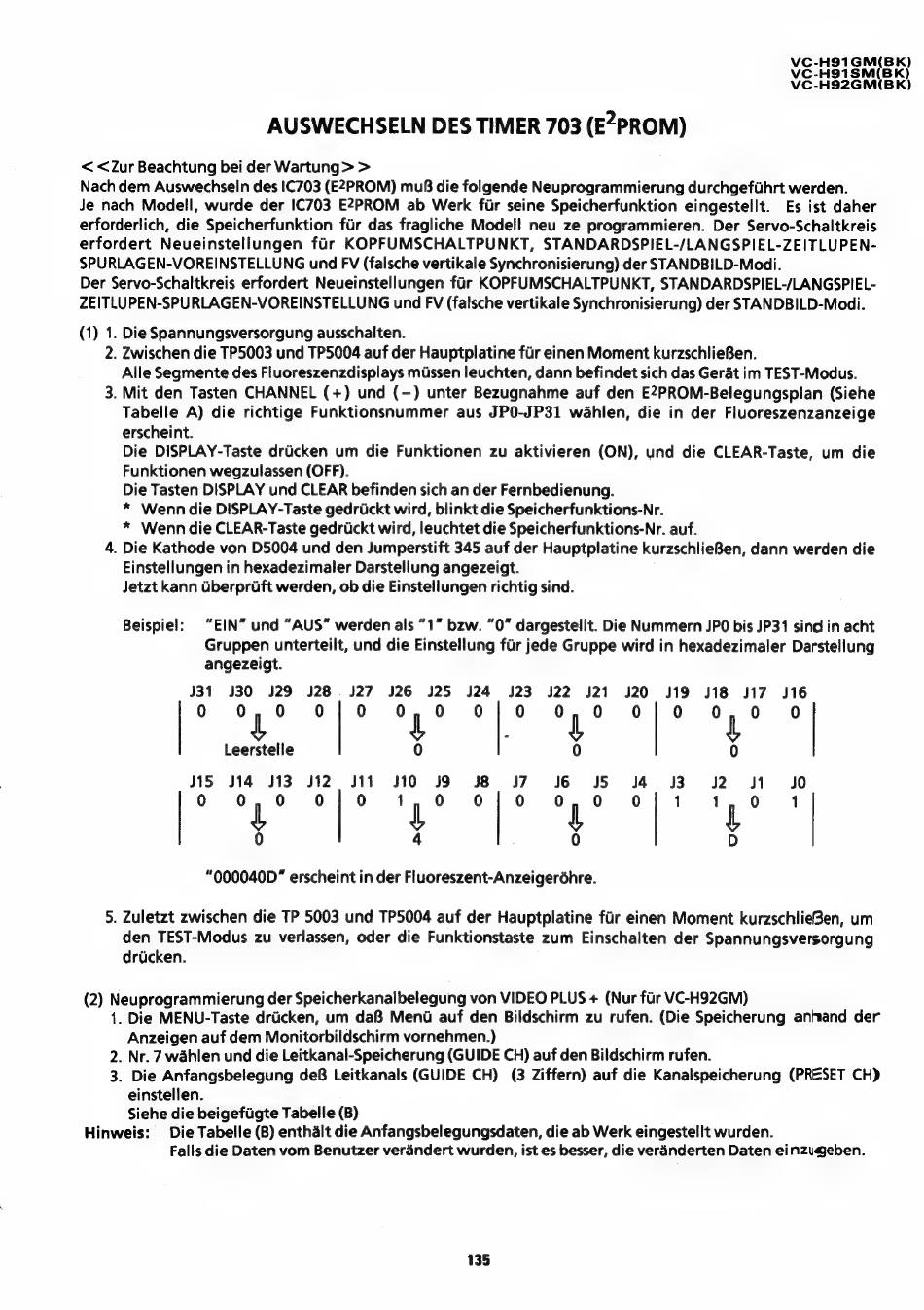

AUSWECHSELN DES TIMER 703 (E2PROM)
< <Zur Beachtung bei der Wartung> >
Nach dem Auswechseln des IC703 (E2PROM) muB die folgende Neuprogrammierung durchgefihrt werden.
Je nach Modell, wurde der IC703 E2PROM ab Werk fir seine Speicherfunktion eingestellt.
Es ist daher
erforderlich, die Speicherfunktion fur das fragliche Modell neu ze programmieren.
Der Servo-Schaltkreis
erfordert
Neueinstellungen
fur KOPFUMSCHALTPUNKT,
STANDARDSPIEL-/LANGSPIEL-ZEITLUPEN-
SPURLAGEN-VOREINSTELLUNG und FV (falsche vertikale Synchronisierung) der STANDBILD-Modi.
Der Servo-Schaltkreis erfordert Neueinstellungen fir KOPFUMSCHALTPUNKT, STANDARDSPIEL-/LANGSPIEL-
ZEITLUPEN-SPURLAGEN-VOREINSTELLUNG und FV (falsche vertikale Synchronisierung) der STANDBILD-Modi.
(1) 1. Die Spannungsversorgung ausschalten.
2. Zwischen die TP5003 und TP5004 auf der Hauptplatine fir einen Moment kurzschlieBen.
Alle Segmente des Fluoreszenzdisplays missen leuchten, dann befindet sich das Gerat im TEST-Modus.
3. Mit den Tasten CHANNEL (+) und (-) unter Bezugnahme auf den E2PROM-Belegungsplan (Siehe
Tabelle A) die richtige Funktionsnummer aus JP0-JP31 wahlen, die in der Fluoreszenzanzeige
erscheint.
Die DISPLAY-Taste driicken um die Funktionen zu aktivieren (ON), und die CLEAR-Taste,
um die
Funktionen wegzulassen (OFF).
Die Tasten DISPLAY und CLEAR befinden sich an der Fernbedienung.
* Wenn die DISPLAY-Taste gedriickt wird, blinkt die Speicherfunktions-Nr.
* Wenn die CLEAR-Taste gedrtickt wird, leuchtet die Speicherfunktions-Nr. auf.
4. Die Kathode von D5004 und den Jumperstift 345 auf der Hauptplatine kurzschlieBen, dann werden die
Einstellungen in hexadezimaler Darstellung angezeigt.
Jetzt kann Gberprift werden, ob die Einstellungen richtig sind.
Beispiel:
"EIN" und "AUS" werden als "1" bzw. "0" dargestellt. Die Nummern JPO bis JP31 sind in acht
Gruppen unterteilt, und die Einstellung fur jede Gruppe wird in hexadezimaler Darstellung
angezeigt.
J31
J30
J29
J28
J27
J26
J25
J24
J23
J22
J21
J20
J19
J18
S17
516
0
0
0
0
0
° I 0
0
0
"I 0
0
0
0
0
0
Leerstelle
0
0
JIS
J14
313
J12
511
#510
39
JB
OJ7
6
OS
A"
eID
aés*SSO
0
0,
0
90
0
1,
0
O
0
0,
0
OQ
1
1
r
gre
yt
0
0
D
;
"000040D* erscheint in der Fluoreszent-Anzeigeréhre.
5. Zuletzt zwischen die TP 5003 und TP5004 auf der Hauptplatine fir einen Moment kurzschlie3en, um
den TEST-Modus zu verlassen, oder die Funktionstaste zum Einschalten der Spannungsversorgung
drucken.
(2) Neuprogrammierung der Speicherkanalbelegung von VIDEO PLUS + (Nur fir VC-H92GM)
1. Die MENU-Taste dracken, um daB8 Mend auf den Bildschirm zu rufen. (Die Speicherung anhiand der
Anzeigen auf dem Monitorbildschirm vornehmen.)
2. Nr. 7 wahlen und die Leitkanal-Speicherung (GUIDE CH) auf den Bildschirm rufen.
3. Die Anfangsbelegung deB Leitkanals (GUIDE CH) (3 Ziffern) auf die Kanalspeicherung (PRESET CH)
einstellen.
Siehe die beigefiigte Tabelle (B)
Hinweis:
Die Tabelle (B) enthalt die Anfangsbelegungsdaten, die ab Werk eingestellt wurden.
Falls die Daten vom Benutzer verandert wurden, ist es besser, die veranderten Daten einzugeben.
