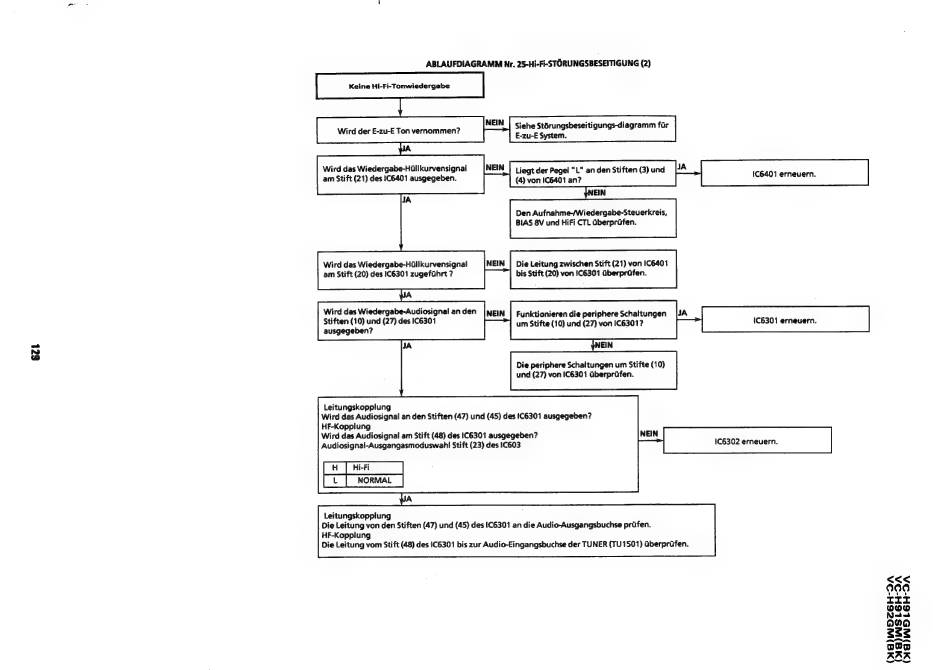

ABLAUFDIAGRAMM Ar. 25-Hi-Fi-STORUNGSBESEITIGUNG (2)
Keine Hi-Fi-Tonwiedergabe
NEIN
H+
+t]
i
i;
Wird der E-zu-E Ton vernommen?
E-zu-E $
;
A
Den Aufnahme-/Wiedergabe-Steuerkreis,
BIAS 8V und HiFi CTL Gberprafen.
Wird das Wiedergabe-Hallkurvensignal
NEIN | Die Leitung zwischen Stift (21) von IC6401
am Stift (20) des 1C6301 zugefuhrt ?
bis Stift (20) von 1C6301 dberprofen.
Wird das Wiedergabe-Audiosignal anden
INEIN | Funktionieren die periphere Schaltungen
[JA
Stiften (10) und (27) des 1C6301
um Stifte (10) und (27) von 1C6301?
ausgegeben?
JA
EIN
Die periphere Schaltungen um Stifte (10)
und (27) von [C6301 Gberprafen.
Leitungskopplung
Wird das Audiosignal an den Stiften (47) und (45) des IC6301 ausgegeben?
HF-Kopplung
Wird das Audiosignal am Stift (48) des 16301 ausgegeben?
NEIN
Audiosignal-Ausgangasmoduswahl Stift (23) des IC603
Paar
Leitungskopplung
Die Leitung von den Stiften (47) und (45) des 1C6301 an die Audio-Ausgangsbuchse prifen.
HF-Kopplung
Die Leitung vom Stift (48) des 1C6301 bis zur Audio-Eingangsbuchse der TUNER (TU1501) dberprifen.
{C6401 erneuern.
1€6302 erneuern.
