Abbildung 5-5(a).
Abbildung 5-5(b).

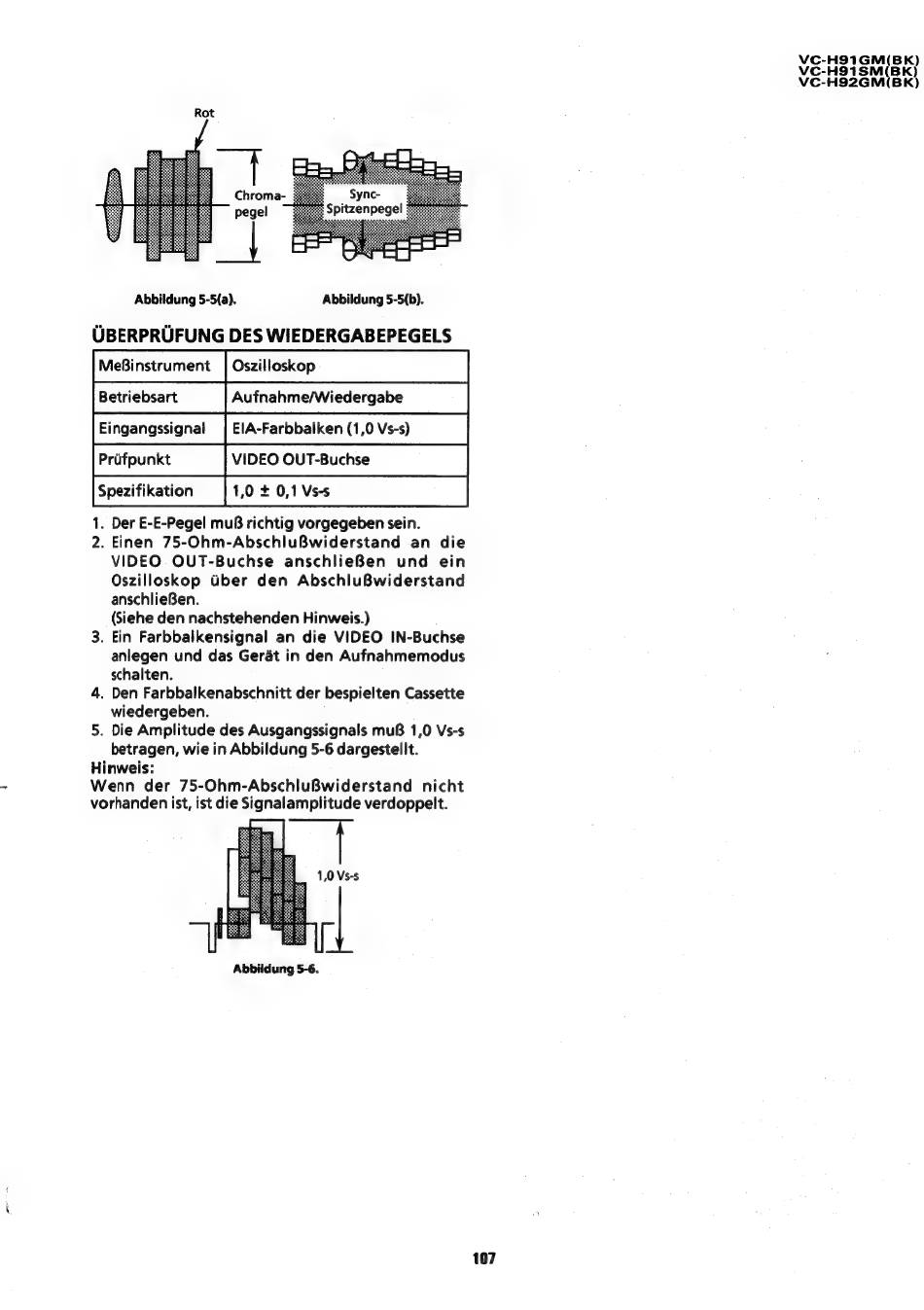

UBERPRUFUNG DES WIEDERGABEPEGELS
Oszilloskop
Aufnahme/Wiedergabe
Eingangssignal
| ElIA-Farbbalken (1,0 Vs-s)
VIDEO OUT-Buchse
1,0 + 0,1 Vs-s
1. Der E-E-Pegel muB richtig vorgegeben sein.
2. Einen 75-Ohm-AbschluBwiderstand
an die
VIDEO
OUT-Buchse
anschlieBen
und ein
Oszilloskop
Uber den AbschluBwiderstand
anschlieBen.
(Siehe den nachstehenden Hinweis.)
3. Ein Farbbalkensignal an die VIDEO IN-Buchse
anlegen und das Gerat in den Aufnahmemodus
schalten.
4. Den Farbbalkenabschnitt der bespielten Cassette
wiedergeben.
5. Die Amplitude des Ausgangssignals muB 1,0 Vs-s
betragen, wie in Abbildung 5-6 dargestellt.
Hinweis:
Wenn der 75-Ohm-AbschluBwiderstand
nicht
vorhanden ist, ist die Signalamplitude verdoppelt.
Abbildung 5-6.
107
