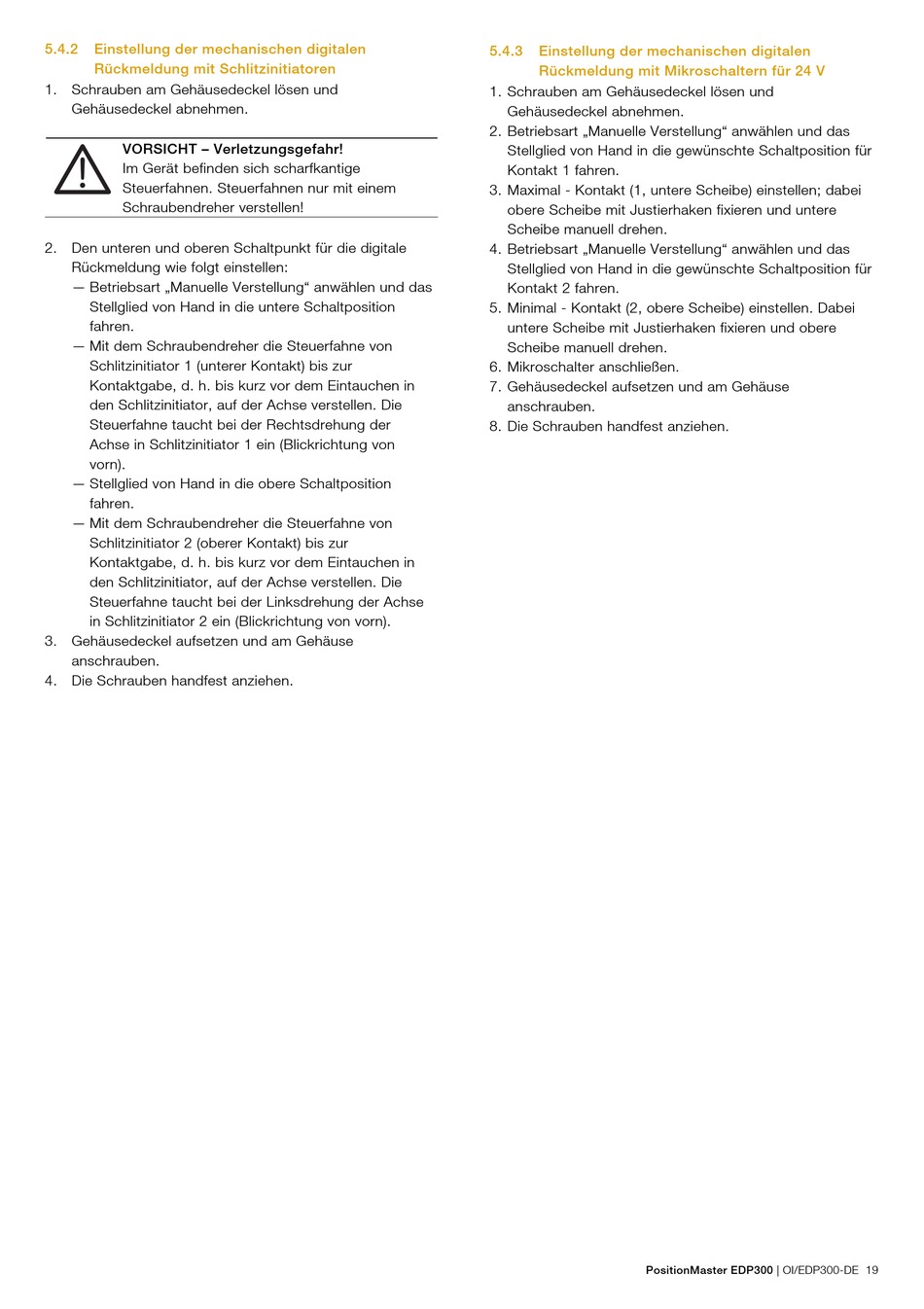

5.4.2 Einstellung der mechanischen digitalen
Rückmeldung mit Schlitzinitiatoren
1. Schrauben am Gehäusedeckel lösen und
Gehäusedeckel abnehmen.
VORSICHT – Verletzungsgefahr!
Im Gerät befinden sich scharfkantige
Steuerfahnen. Steuerfahnen nur mit einem
Schraubendreher verstellen!
2. Den unteren und oberen Schaltpunkt für die digitale
Rückmeldung wie folgt einstellen:
— Betriebsart „Manuelle Verstellung" anwählen und das
Stellglied von Hand in die untere Schaltposition
fahren.
— Mit dem Schraubendreher die Steuerfahne von
Schlitzinitiator 1 (unterer Kontakt) bis zur
Kontaktgabe, d. h. bis kurz vor dem Eintauchen in
den Schlitzinitiator, auf der Achse verstellen. Die
Steuerfahne taucht bei der Rechtsdrehung der
Achse in Schlitzinitiator 1 ein (Blickrichtung von
vorn).
— Stellglied von Hand in die obere Schaltposition
fahren.
— Mit dem Schraubendreher die Steuerfahne von
Schlitzinitiator 2 (oberer Kontakt) bis zur
Kontaktgabe, d. h. bis kurz vor dem Eintauchen in
den Schlitzinitiator, auf der Achse verstellen. Die
Steuerfahne taucht bei der Linksdrehung der Achse
in Schlitzinitiator 2 ein (Blickrichtung von vorn).
3. Gehäusedeckel aufsetzen und am Gehäuse
anschrauben.
4. Die Schrauben handfest anziehen.
5.4.3 Einstellung der mechanischen digitalen
Rückmeldung mit Mikroschaltern für 24 V
1. Schrauben am Gehäusedeckel lösen und
Gehäusedeckel abnehmen.
2. Betriebsart „Manuelle Verstellung" anwählen und das
Stellglied von Hand in die gewünschte Schaltposition für
Kontakt 1 fahren.
3. Maximal - Kontakt (1, untere Scheibe) einstellen; dabei
obere Scheibe mit Justierhaken fixieren und untere
Scheibe manuell drehen.
4. Betriebsart „Manuelle Verstellung" anwählen und das
Stellglied von Hand in die gewünschte Schaltposition für
Kontakt 2 fahren.
5. Minimal - Kontakt (2, obere Scheibe) einstellen. Dabei
untere Scheibe mit Justierhaken fixieren und obere
Scheibe manuell drehen.
6. Mikroschalter anschließen.
7. Gehäusedeckel aufsetzen und am Gehäuse
anschrauben.
8. Die Schrauben handfest anziehen.
PositionMaster EDP300 | OI/EDP300-DE 19
