WARTUNG

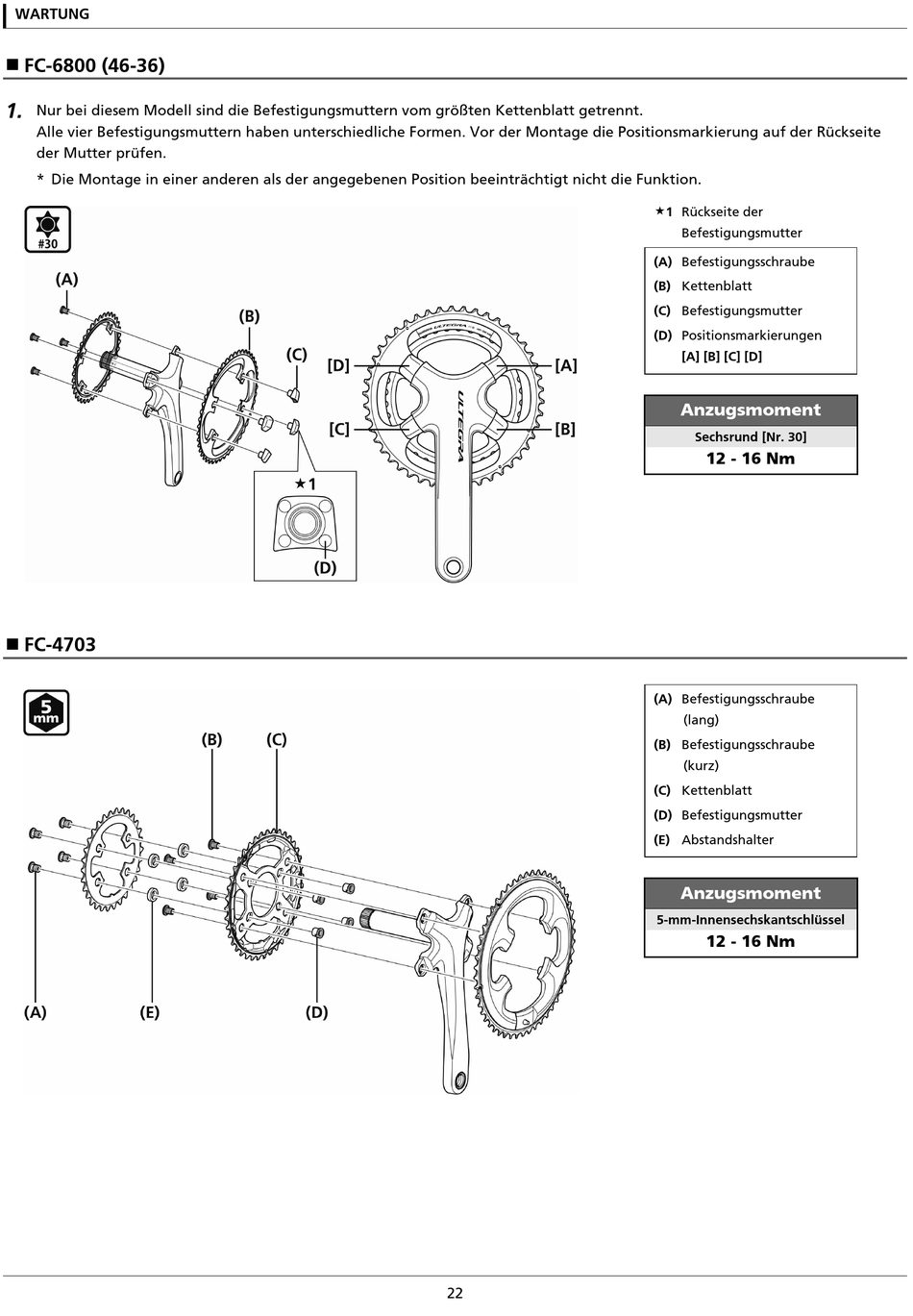

FC-6800 (46-36)
1.
Nur bei diesem Modell sind die Befestigungsmuttern vom größten Kettenblatt getrennt.
Alle vier Befestigungsmuttern haben unterschiedliche Formen. Vor der Montage die Positionsmarkierung auf der Rückseite
der Mutter prüfen.
* Die Montage in einer anderen als der angegebenen Position beeinträchtigt nicht die Funktion.
FC-4703
22
1 Rückseite der
Befestigungsmutter
(A) Befestigungsschraube
(B) Kettenblatt
(C) Befestigungsmutter
(D) Positionsmarkierungen
[A] [B] [C] [D]
Anzugsmoment
Sechsrund [Nr. 30]
12 - 16 Nm
(A) Befestigungsschraube
(lang)
(B) Befestigungsschraube
(kurz)
(C) Kettenblatt
(D) Befestigungsmutter
(E) Abstandshalter
Anzugsmoment
5-mm-Innensechskantschlüssel
12 - 16 Nm
