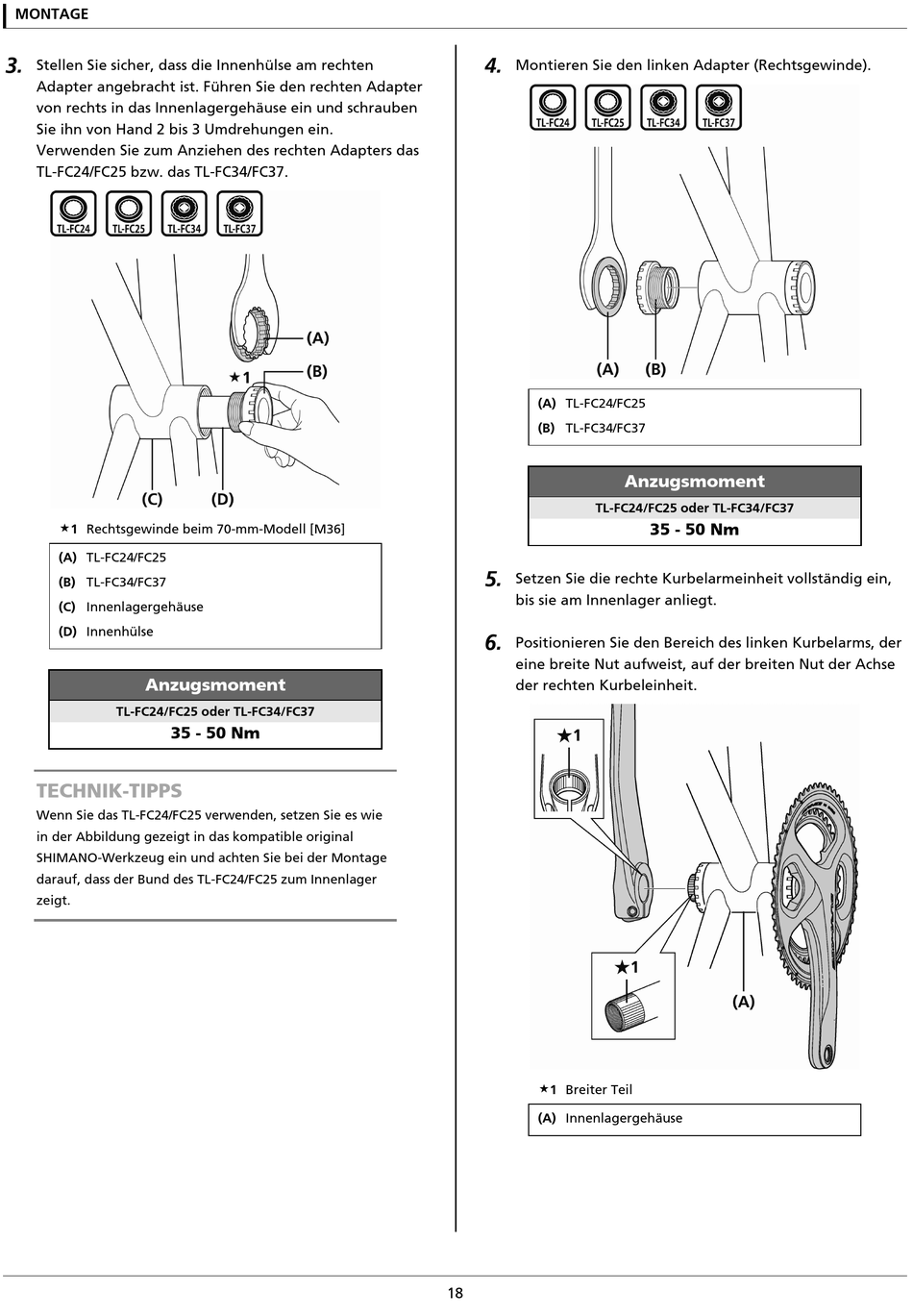

MONTAGE
3.
Stellen Sie sicher, dass die Innenhülse am rechten
Adapter angebracht ist. Führen Sie den rechten Adapter
von rechts in das Innenlagergehäuse ein und schrauben
Sie ihn von Hand 2 bis 3 Umdrehungen ein.
Verwenden Sie zum Anziehen des rechten Adapters das
TL-FC24/FC25 bzw. das TL-FC34/FC37.
1 Rechtsgewinde beim 70-mm-Modell [M36]
(A) TL-FC24/FC25
(B) TL-FC34/FC37
(C) Innenlagergehäuse
(D) Innenhülse
Anzugsmoment
TL-FC24/FC25 oder TL-FC34/FC37
35 - 50 Nm
TECHNIK-TIPPS
Wenn Sie das TL-FC24/FC25 verwenden, setzen Sie es wie
in der Abbildung gezeigt in das kompatible original
SHIMANO-Werkzeug ein und achten Sie bei der Montage
darauf, dass der Bund des TL-FC24/FC25 zum Innenlager
zeigt.
4.
Montieren Sie den linken Adapter (Rechtsgewinde).
(A) TL-FC24/FC25
(B) TL-FC34/FC37
TL-FC24/FC25 oder TL-FC34/FC37
5.
Setzen Sie die rechte Kurbelarmeinheit vollständig ein,
bis sie am Innenlager anliegt.
6.
Positionieren Sie den Bereich des linken Kurbelarms, der
eine breite Nut aufweist, auf der breiten Nut der Achse
der rechten Kurbeleinheit.
1 Breiter Teil
(A) Innenlagergehäuse
18
Anzugsmoment
35 - 50 Nm
