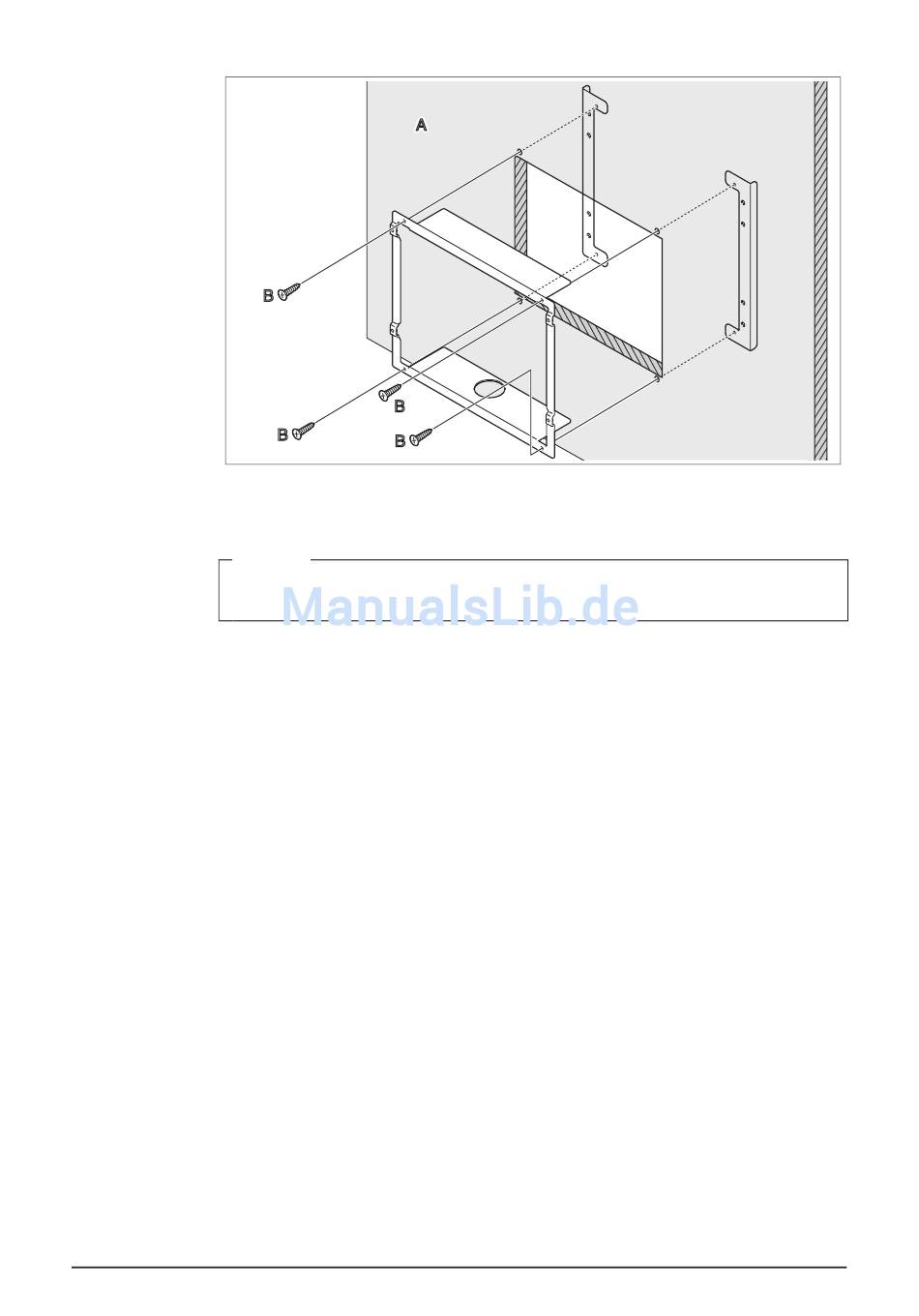

<Sichern Sie Rahmenhalterung und Befestigungswinkel>
A
B
HINWEIS
Geben Sie acht, dass die Befestigungswinkel nicht ins Innere der Wand fallen, wenn
Sie die Rahmenhalterung sichern.
2. Nehmen Sie den Harzrahmen von der Frontseite des Intelligent Touch Managers ab.
Dieser Rahmen ist in die Kante der Monitoranzeige eingeschnappt. Sie können ihn mit
der Hand abnehmen, da er nicht angeschraubt ist.
Das Abnehmen des Rahmens gibt vier Schraublöcher frei, jeweils zwei Löcher links
und rechts der Monitoranzeige.
30
A
B
B
B
B
Wand
Senkschraube
