1.3.2

Frontblende

Unter der Monitoranzeige an der Frontblende befinden sich vier LEDs, die den Betriebsstatus
des Intelligent Touch Managers anzeigen. Wenn Sie die vordere Schiebeabdeckung nach unten
schieben und dann eine geschraubte Abdeckung abnehmen, werden die Anschlüsse sichtbar,
die während der Einrichtung nach der Installation oder bei Wartungsarbeiten genutzt werden.

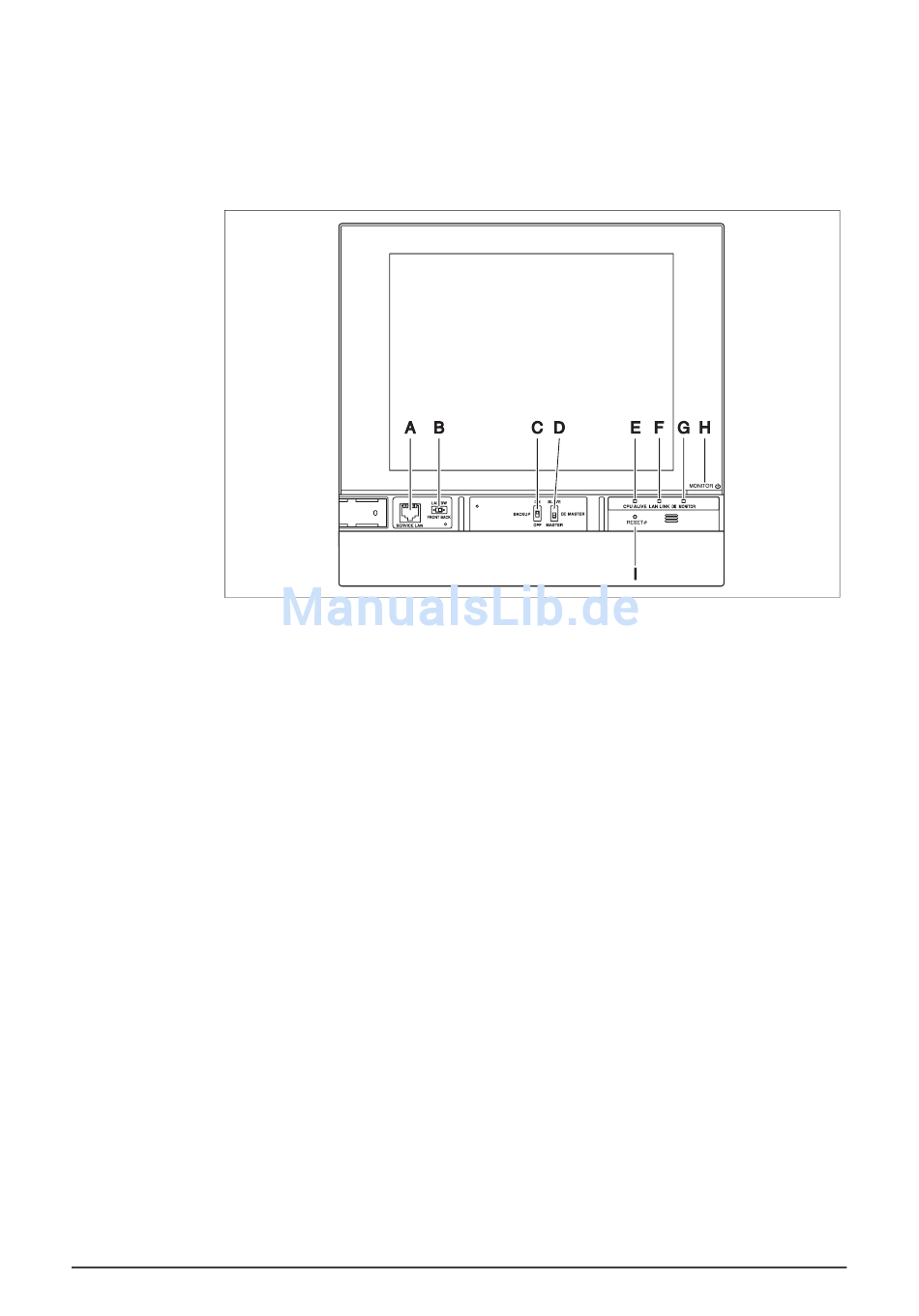

<Vorderseite des Intelligent Touch Managers>
A
B
C
D
E
F
G
H
I
Deutsch
[SERVICE LAN] Die Anschlussbuchse zum vorübergehenden Verbinden des Intelli-
gent Touch Managers an ein LAN über seine Vorderseite anstatt der Rückseite, wäh-
rend der Installation oder Wartungsarbeiten.
[LAN SW] Der Schalter zum Auswählen, welche Service-LAN-Anschlussbuchse -
eine auf der Vorderseite oder eine auf der Rückseite - zu aktivieren ist.
Sie können die Abdeckung nicht schließen, wenn der Schalter auf "FRONT" gestellt
ist. Wählen Sie "BACK", um die Abdeckung zu schließen.
[BACKUP] Der Schalter zum Ein-/Ausschalten der Reservestromversorgung für die
Aufrechterhaltung der aktuellen Einstellungen.
[DIII MASTER] Schalter, der verwendet wird, wenn zwei oder mehrere zentralisierte DIII-
NET-Controller zur Auswahl der "MASTER"- bzw. "SLAVE"-Controller vorhanden sind.
[CPU ALIVE] LED (Grün) Die LED, die anzeigt, dass die CPU normal arbeitet. Die
CPU arbeitet normal, wenn diese LED blinkt, und sie ist gestört, wenn die LED leuch-
tet oder erloschen ist.
(Es dauert etwa 10 Sekunden, der Detektion der Abnormalität.)
Ein: Installationsfehler
Aus: Ein Hardware-Fehler ist aufgetreten.
[LAN LINK] LED (Grün) Die LED, die anzeigt, ob die Hardware-Verbindung zwischen
dem Intelligent Touch Manager und der mit dem LAN-Port verbundenen Ausrüstung nor-
mal aufgebaut ist oder nicht. Sie leuchtet grün, wenn der LAN-Port normal verbunden ist.
[DIII MONITOR] LED (Gelb) Diese LED blinkt, wenn Daten im DIII-NET gesendet
oder empfangen werden.
[MONITOR] Taste und LED (Orange/Grün) Jedes Mal, wenn Sie diese Taste drük-
ken, schaltet sich die Monitoranzeige ein/aus. Die Farbe der LED ändert sich auch je
nach der Bedingung der Monitoranzeige.
Aus: Der Monitor ist ausgeschaltet.
Ein (Orange): Die Monitoranzeige ist ausgeschaltet.
Ein (Grün): Die Monitoranzeige ist eingeschaltet.
[RESET//] Der Schalter für den Neustart des Intelligent Touch Managers.
