Control Remoto Con Cable Manuale Di Funzionamento Italiano Telecomando Cablato Ελληνικά Manual De Funcionamento Português Controlo Remoto Com Fio Руководство По Зксплуатации Pycckий Проводной пульт дистанционного управления Przewodowe zdalne Polski urządzenie sterujące Kullanım Kılavuzu Türkçe Türkçe Kablolu Uzaktan Kumanda Part No.:R08019033605 OM-5RTBR-0709(0)-DENV...
Seite 3

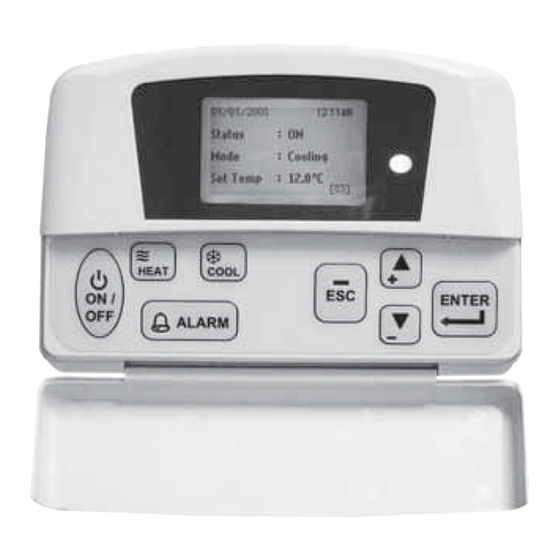

A. Betriebsanleitung 1. Nach dem Einschalten des Geräts zeigt das LCD-Display die Hauptbildschirmmaske an. 2000/01/01 [Sat] 12:00am Status : OFF Mode : Heating Set Temp : 24°C ∞ 2. Drücken Sie eine Sekunde lang die Taste ON/OFF, um das Gerät mit Statusanzeige OFF einzuschalten.
Seite 4
B. Hauptmenü 1. Die vom Hersteller eingestellten Standardparameter können mit Hilfe des Hauptmenüs geändert werden. Drücken Sie die Taste ENTER (Eingabetaste), um auf das Hauptmenü zuzugreifen. 2. Das Hauptmenü besteht aus folgenden Untermenüs: Operation (Betrieb), Settings (Einstellungen), Timer, Alarm, Warnung und Display. So wird das Hauptmenü...
Seite 5
Hauptmenü Drücken Sie ENTER, um auf dieses Menü zuzugreifen. MAIN MENU MAIN MENU Operation Menu Timer Menu Alarm Menu Settings Menu Warning Menu Timer Menu Display Menu Alarm Menu Warning Menu Es gibt 6 Untermenüs unter [Main Menu]. Drücken Sie 5 oder ∞, um ein Untermenü auszuwählen, drücken Sie ENTER, um das Untermenüfenster zu öffnen, oder die Taste ESC, um zur Hauptbildschirmmaske zurückzukehren.
Timermenü Wählen Sie vom Hauptmenü [Main Menu] die Option [Timer Menu] und drücken Sie ENTER, um das Optionsfenster zu öffnen. TIMER MENU Clock Setting Date Setting Timer Schedule Timer : Enable Alle Timer-/ Zeitplaneinstellungen erscheinen in diesem Menü. Drücken Sie 5 oder ∞, um die gewünschte Einstellung auszuwählen.
Seite 7
Alarmmenü/Warnungsmenü Wählen Sie vom [Alarm Menu]/[Main Menu] die Option [Main Menu] und drücken Sie ENTER, um das Optionsfenster zu öffnen. ALARM MENU WARNING MENU Show Alarms Show Warnings Erase All Alarms Erase All Warnings In dieser Funktion werden alle zuvor aufgetretenen Fehler-/ Alarm-/Warnungszustände aufgezeichnet. Benutzer können sich diese Aufzeichnungen anzeigen lassen oder löschen.
C. Installation Beim Installieren der LCD-Anzeige an der Halterung, die LCD-Anzeige durch Drücken an der Halterung befestigen Schritt 1 Schritt 2 die LCD-Anzeige zunächst unten festhaken Beim Abnehmen der LCD-Anzeige von der Halterung die LCD-Anzeige Schritt 1 Schritt 2 die LCD- zunächst von oben lösen Anzeige abnehmen...
Seite 10
Head offi ce: Zandvoordestraat 300, B-8400 Oostende, Belgium Umeda Center Bldg., 2-4-12, Nakazaki-Nishi, Kita-ku, Osaka, 530-8323 Japan Tokyo offi ce: JR Shinagawa East Bldg., 2-18-1, Konan, Minato-ku, Tokyo, 108-0075 Japan http://www.daikin.com/global/...
