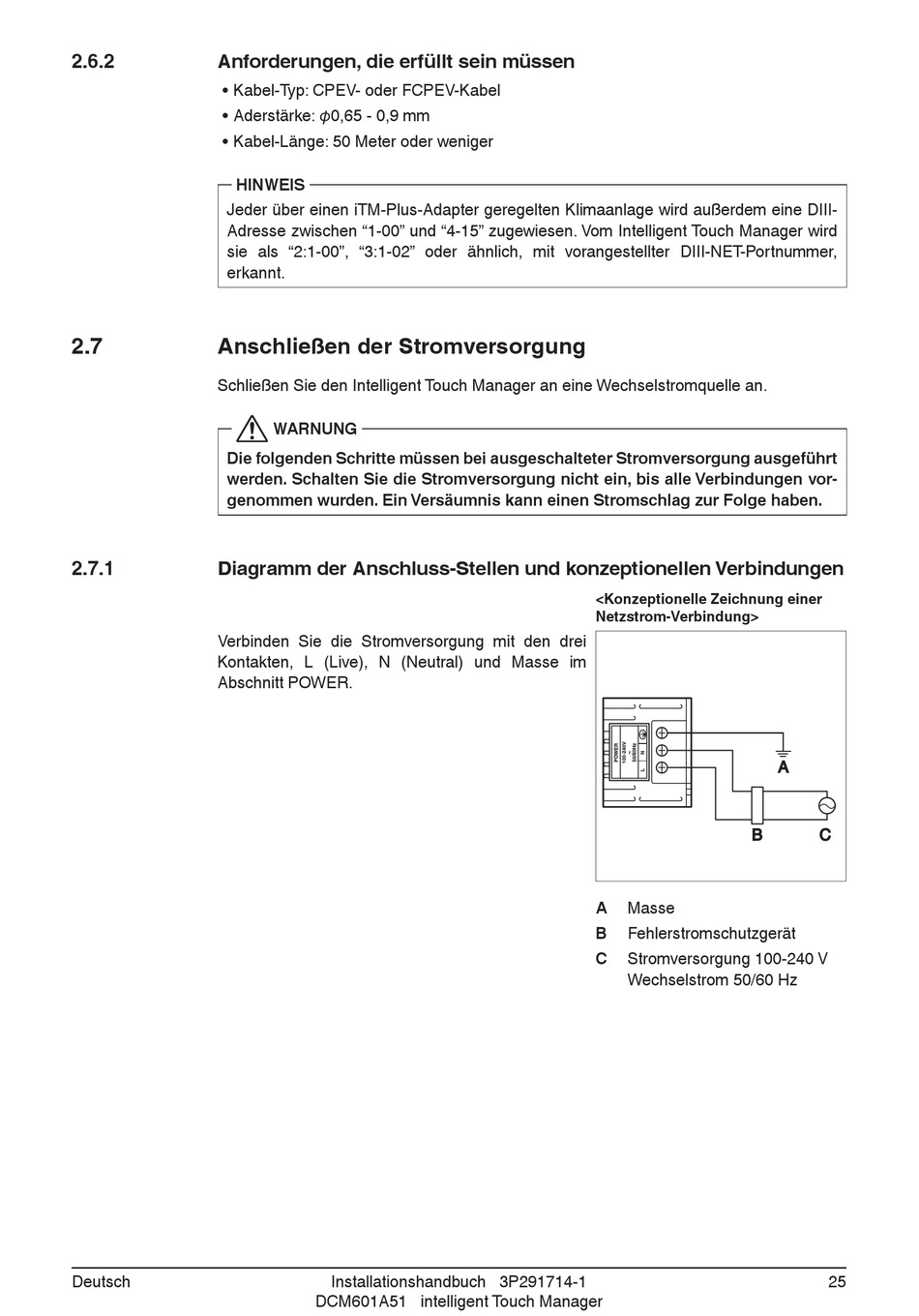

Anforderungen, Die Erfüllt Sein Müssen; Anschließen Der Stromversorgung; Diagramm Der Anschluss-Stellen Und Konzeptionellen Verbindungen - Daikin intelligent Touch Manager DCM601A51 Installationshandbuch

2.6.2 Anforderungen, die erfüllt sein müssen
• Kabel-Typ: CPEV- oder FCPEV-Kabel
• Aderstärke: φ0,65 - 0,9 mm
• Kabel-Länge: 50 Meter oder weniger
HINWEIS
Jeder über einen iTM-Plus-Adapter geregelten Klimaanlage wird außerdem eine DIII-
Adresse zwischen "1-00" und "4-15" zugewiesen. Vom Intelligent Touch Manager wird
sie als "2:1-00", "3:1-02" oder ähnlich, mit vorangestellter DIII-NET-Portnummer,
erkannt.
2.7 Anschließen der Stromversorgung
Schließen Sie den Intelligent Touch Manager an eine Wechselstromquelle an.
Die folgenden Schritte müssen bei ausgeschalteter Stromversorgung ausgeführt
werden. Schalten Sie die Stromversorgung nicht ein, bis alle Verbindungen vor-
genommen wurden. Ein Versäumnis kann einen Stromschlag zur Folge haben.
2.7.1

Diagramm der Anschluss-Stellen und konzeptionellen Verbindungen

Verbinden Sie die Stromversorgung mit den drei
Kontakten, L (Live), N (Neutral) und Masse im
Abschnitt POWER.
Deutsch
WARNUNG
Installationshandbuch 3P291714-1
DCM601A51 intelligent Touch Manager
<Konzeptionelle Zeichnung einer
Netzstrom-Verbindung>
A
Masse
B Fehlerstromschutzgerät
C Stromversorgung 100-240 V
Wechselstrom 50/60 Hz
25
