2.6 Anschließen von iTM-Plus-Adaptern
Wenn Sie viele Klimaanlagen haben, verwenden Sie iTM-Plus-Adapter, um diese zu ver-
binden. Tatsächlich ist die Anzahl der Innengruppen, die Sie mit einem einzigen Intelligent
Touch Manager regeln können, auf 64 begrenzt. Mithilfe von iTM-Plus-Adaptern können
Sie jedoch weitere 64 von Inneneinheiten pro iTM-Plus-Adapter verbinden. Darüber hin-
aus können Sie, unter Berücksichtigung, dass der Intelligent Touch Manager mit maximal
sieben iTM-Plus-Adaptern verbunden werden kann, insgesamt 512 Gruppen von Innen-
einheiten mit höchstens einem einzigen Intelligent Touch Manager regeln.
• Stellen Sie sicher, dass Sie diesen Vorgang bei ausgeschalteter Stromversor-
gung durchführen. Ein Versäumnis kann einen Stromschlag zur Folge haben.
• Befestigen Sie die Kabel nicht an Starkstromleitungen, z. B. am Netzkabel.
2.6.1

Diagramm der Anschluss-Stellen und konzeptionellen Verbindungen

Verbinden Sie einen iTM-Plus-Adapter mit den ADP IF-Anschlüssen an der Rückseite.
Stellen Sie sicher, dass Sie den positiven Draht mit dem "+"-Kontakt und den negativen
Draht entsprechend mit dem "–"-Kontakt verbinden, da diese Kontakte Polarität haben.

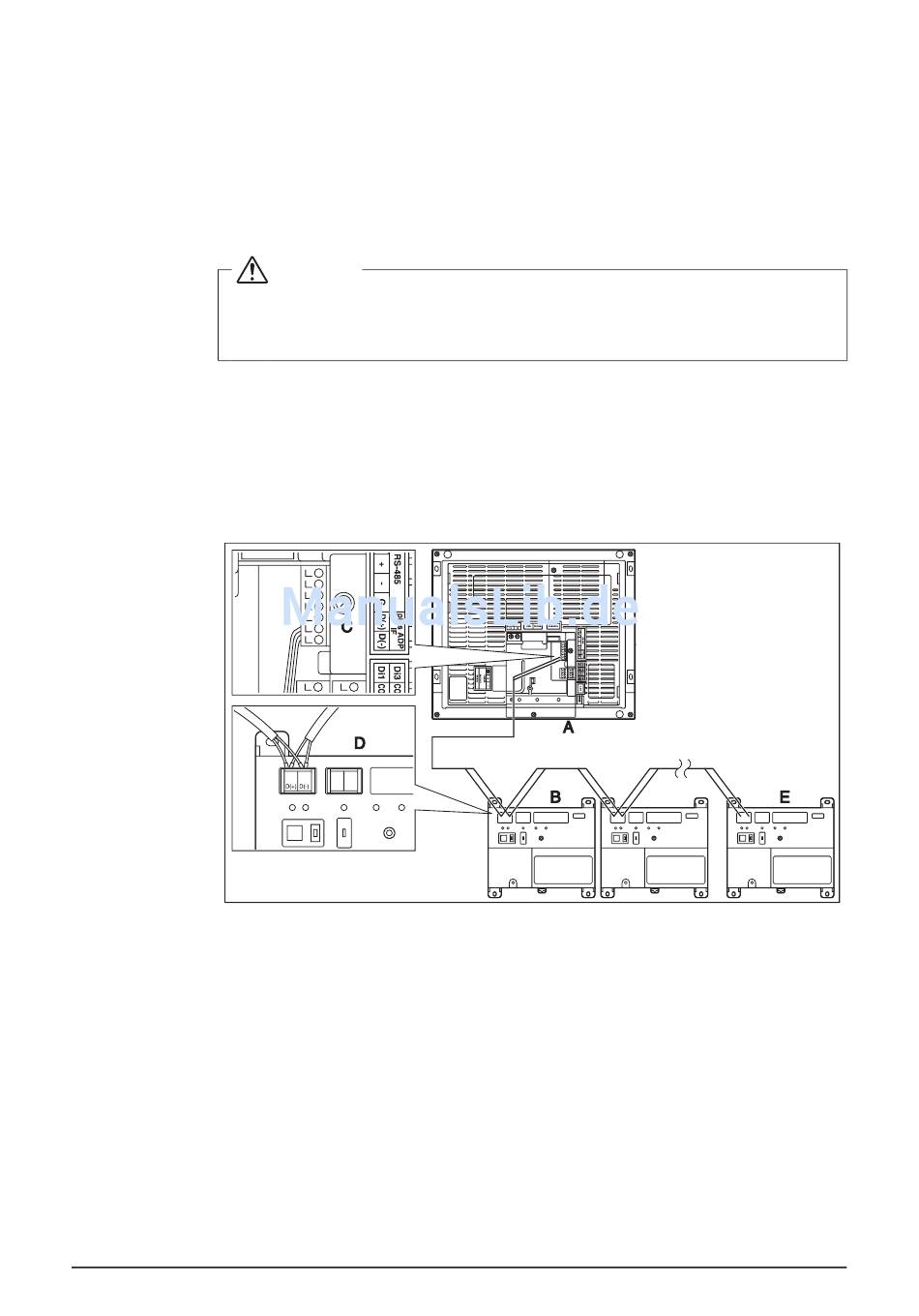

<Diagramm der Anschluss-Stellen und konzeptionellen Verbindungen>
A
B
C
D
E
24
WARNUNG
Intelligent Touch Manager (Rückseite)
iTM-Plus-Adapter
Plus ADP IF (Intelligent Touch Manager)
Plus ADP IF (iTM-Plus-Adapter)
iTM-Plus-Adapter, an dem der Terminierungswiderstand aktiviert werden muss
