1.3.3

Seitenansicht

Auf der linken Seite des Intelligent Touch Managers befindet sich eine USB-Port-Abdek-
kung. Diese Abdeckung wird bei der Einrichtung nach der Installation oder bei der Wartung
verwendet. Dort sehen Sie auch ein angebrachtes Etikett, auf dem das Modell, Gewicht,
die Leistungsangaben und die Seriennummer des Intelligent Touch Managers stehen.

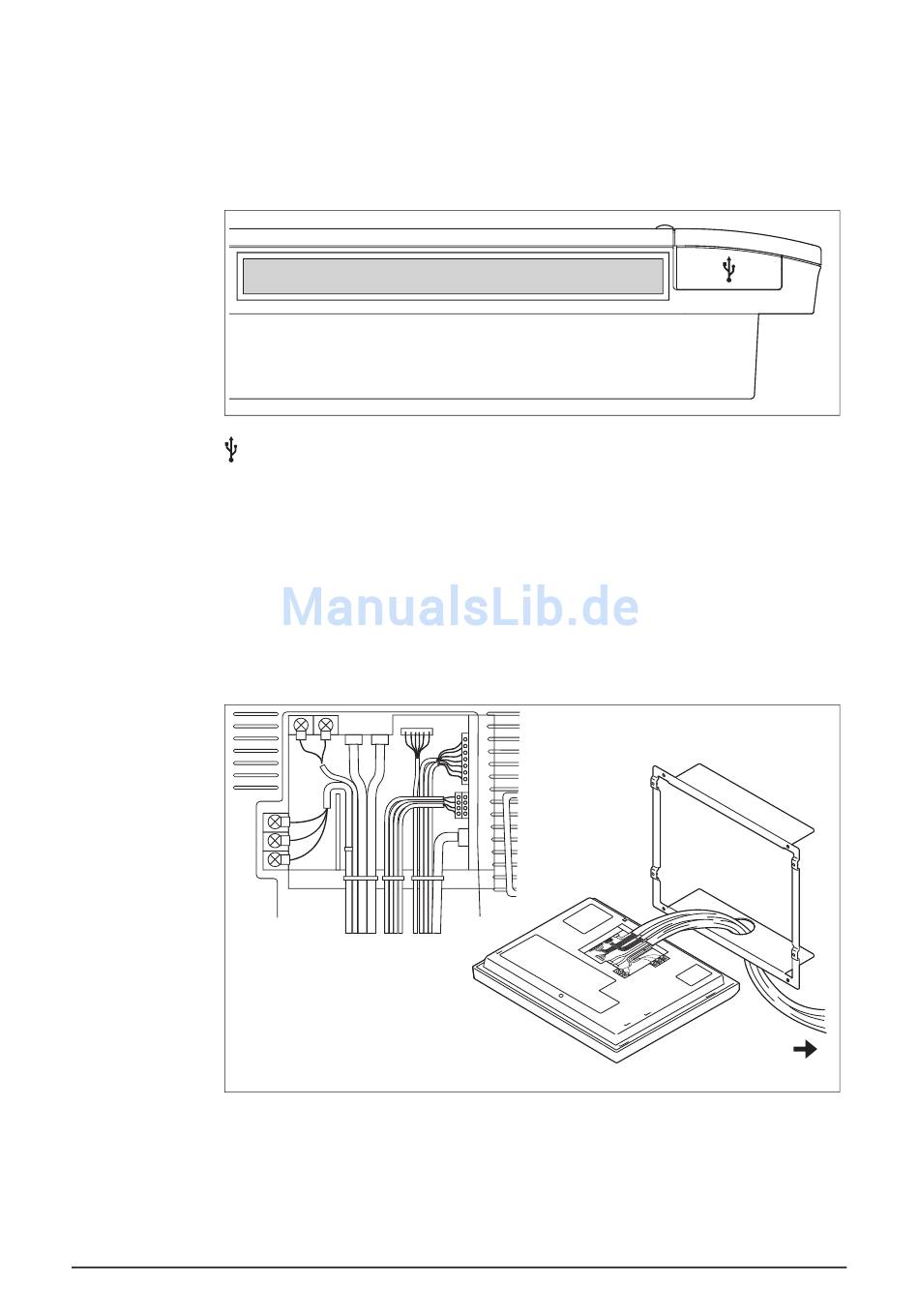

<Seite des Intelligent Touch Managers>
[ ] Wenn die Gummiabdeckung nach oben gezogen wird, wird eine USB-Anschluss-
buchse sichtbar. Diese Anschlussbuchse kann um 90 Grad angehoben werden, so dass
Sie ein USB-Gerät von vorn aus einstecken können, wenn von der Seitenkante der Ein-
heit aus kein Spielraum vorhanden ist.
1.3.4 Führung der Kabel
Um den Intelligent Touch Manager in die Wand einzubauen, müssen Sie die Kabel im
Voraus durch die Kabelöffnung der Rahmenhalterung führen.
Ein Beispiel der zur Rückseite des Intelligent Touch Managers geführten Kabel ist unten abgebildet.
<Führung der Kabel>
A
Stellen Sie sicher, dass jedes Kabel mit den mitgelieferten Kabelbindern gesichert ist.
Sichern Sie die Netzkabel mit Kabelbindern an der blauen Kunstharz-Kabelhalterung und
sichern Sie die Kabel darüber hinaus gemäß Beispiel im Schaltplan mit Kabelbindern an
der anderen Verdrahtung.
Zur Sicherung der Verdrahtung mit den schwarzen Kabelbindern müssen Sie das Kabel-
binderende durch die Kabelbinderöffnung ziehen.
14
Zum Leitungskanal
