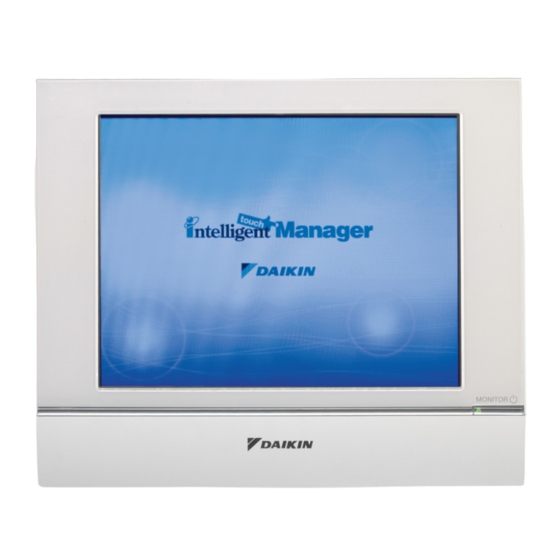

Daikin intelligent Touch Manager DCM601A51 Installationshandbuch
Vorschau ausblenden
Andere Handbücher für intelligent Touch Manager DCM601A51:
- Benutzerhandbuch (313 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin intelligent Touch Manager DCM601A51
Inhaltszusammenfassung für Daikin intelligent Touch Manager DCM601A51
- Seite 1 Installationshandbuch intelligent Touch Manager Modell DCM601A51...
- Seite 2 3P316608-1...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Siehe auch das Handbuch, das der Ausrüstung, die Sie anschließen, beiliegt. Bitte lesen Sie diese “SICHERHEITSHINWEISE” sorgfältig durch, bevor Sie die Kli- maanlagen-Einheit installieren, und achten Sie darauf, sie korrekt zu installieren. • Beide enthalten wichtige Informationen bezüglich der Sicherheit. Bitte beachten Sie unbedingt alle Sicherheitsmaßnahmen. - Seite 4 Anderenfalls kann ein Kurzschluss in einem Druckschalter, Temperaturschalter oder anderen Schutzausrüstungen auftreten und erzwingen, dass die Einheit auf unerwar- tete Weise arbeitet. Zudem kann die Verwendung anderer Teile, als den von DAIKIN spezifizierten, zum Ausbruch eines Feuers führen. • Installieren Sie erforderlichenfalls einen Erdschlussstromunterbrecher.
- Seite 5 ACHTUNG • Gehen Sie äußerst sorgsam mit dem Transport des Produkts um. • Entsorgen Sie die Verpackungsmaterialien auf sichere Weise. Zerreißen Sie Plastikverpackungsbeutel und werfen Sie sie weg, so dass Kinder nicht damit spielen können. Wenn Kinder mit einer nicht zerrissenen Plastiktüte spielen, besteht die Gefahr der Erstickung.
-
Seite 6: Inhaltsverzeichnis
Inhalt Vor der Installation ....................9 Überprüfen, dass alle Zubehörteile enthalten sind ..............9 Verstehen der Außenmaße ...................... 10 Verstehen, wo sich die Anschlüsse und Schalter befinden ............. 12 1.3.1 Rückseite ........................12 1.3.2 Frontblende ........................13 1.3.3 Seitenansicht ......................... 14 1.3.4 Führung der Kabel ...................... - Seite 7 Wandeinbau ..........................28 3.2.1 Zu verwendende Teile ....................28 3.2.2 Wandöffnungsmaße ...................... 29 3.2.3 Installationsverfahren ..................... 29 Direkte Montage am Steuerungsgehäuse ................32 3.3.1 Zu verwendende Teile ....................32 3.3.2 Wandöffnungsmaße ...................... 32 3.3.3 Installationsverfahren ..................... 32 Grundeinrichtung ....................34 Einschalten der Datensicherungsbatterie ................
- Seite 8 Installationshandbuch 3P291714-1 Deutsch DCM601A51 intelligent Touch Manager...
-
Seite 9: Vor Der Installation
Vor der Installation Schließen Sie die nachfolgend beschriebenen Vorbereitungen ab, bevor Sie beginnen, den Intelligent Touch Manager zu installieren. • Überprüfen Sie, ob alle Zubehörteile im Lieferumfang für den Intelligent Touch Manager enthalten sind. • Prüfen Sie nach, wo sich die Anschlüsse und Schalter des Intelligent Touch Managers befinden. •... -
Seite 10: Verstehen Der Außenmaße
Verstehen der Außenmaße • Intelligent Touch Manager-Gehäuse 256,6mm 272mm 25mm 25mm 4,5mm 4,5mm 4,5mm 4,5mm 290mm • Wandmontage-Metallplatte 234,2mm 60mm 40mm Dicke 0,8mm Installationshandbuch 3P291714-1 Deutsch DCM601A51 intelligent Touch Manager... - Seite 11 • Rahmenhalterung 281,4mm 241mm 61,6mm 7,5mm 224,6mm Dicke 1,6mm • Befestigungswinkel 28,2mm 11,6mm 20mm 43,7mm Dicke 1,6mm Deutsch Installationshandbuch 3P291714-1 DCM601A51 intelligent Touch Manager...
-
Seite 12: Verstehen, Wo Sich Die Anschlüsse Und Schalter Befinden
Harz-Kabelhalter, der zum Sichern der Netzkabel mit Kabelbindern verwendet wird. [DIII] Die Kommunikationsleitungsanschlüsse für “DIII-NET”, die eine Kommunika- tion mit der Klimaanlagenausrüstung von DAIKIN ermöglichen. [LINE, PHONE] Die Anschlussbuchsen, die verwendet werden, wenn Sie sich in den DAIKIN Online-Überwachungsdienst für Klimaanlagensysteme “Klimaanlagen-Netz- werkservice-System”... -
Seite 13: Frontblende
1.3.2 Frontblende Unter der Monitoranzeige an der Frontblende befinden sich vier LEDs, die den Betriebsstatus des Intelligent Touch Managers anzeigen. Wenn Sie die vordere Schiebeabdeckung nach unten schieben und dann eine geschraubte Abdeckung abnehmen, werden die Anschlüsse sichtbar, die während der Einrichtung nach der Installation oder bei Wartungsarbeiten genutzt werden. <Vorderseite des Intelligent Touch Managers>... -
Seite 14: Seitenansicht
1.3.3 Seitenansicht Auf der linken Seite des Intelligent Touch Managers befindet sich eine USB-Port-Abdek- kung. Diese Abdeckung wird bei der Einrichtung nach der Installation oder bei der Wartung verwendet. Dort sehen Sie auch ein angebrachtes Etikett, auf dem das Modell, Gewicht, die Leistungsangaben und die Seriennummer des Intelligent Touch Managers stehen. -
Seite 15: Bestimmen Des Installationsortes
Bestimmen des Installationsortes Stellen Sie sicher, dass Sie den Intelligent Touch Manager an einem Ort installieren, der die unten in 1.4.1 bis 1.4.3 beschriebenen Bedingungen erfüllt. 1.4.1 Installationsort und Montagerichtung Nachfolgend finden Sie die Beschreibung des Installationsortes und der Montagerich- tung. -
Seite 16: Verbindung
Entfernen Sie zu diesem Zweck zwei Schrauben mit einem Kreuzschlitzschraubendreher. Verbinden DIII-NET-kompatibler Klimaanlagen DIII-NET ist eine einzigartige Kommunikationsfähigkeit für Klimaanlagen, die durch DAIKIN entwickelt wurde. Mit DIII-NET können Sie mehrere DAIKIN DIII-NET-kompatible Klimaanla- gen-Geräte zentral steuern, indem Sie diese an Ihren Intelligent Touch Manager anschließen. -
Seite 17: Diagramm Der Anschluss-Stellen Und Konzeptionellen Verbindungen
2.2.1 Diagramm der Anschluss-Stellen und konzeptionellen Verbindungen Verwenden Sie die 2 Anschlüsse F1 und F2 unter der Kennzeichnung “DIII” auf der Rück- seite, um die DIII-NET-Kommunikationsleitung zu verbinden. Diese 2 Anschlüssen haben keine Polarität. Ein Beispiel einer Verbindung von mehr als zwei Klimaanlagen-Geräten ist in dem folgenden Verbindungsentwurfsdiagramm dargestellt. -
Seite 18: Anforderungen, Die Erfüllt Sein Müssen
HINWEIS • Was ist eine Remote-Controllergruppe? Ein einzelner Remote-Controller kann maximal 16 Inneneinheiten gleichzeitig regeln. Diese Fähigkeit wird als Gruppenregelung bezeichnet. Eine Remote-Controller- gruppe ist eine Gruppe von Inneneinheiten, die unter demselben Remote-Controller geregelt werden. [Konzeptionelle Zeichnung einer Remote-Controllergruppe] F1, F2 P1, P2 F1, F2 P1, P2 F1, F2 P1, P2 F1, F2 P1, P2... -
Seite 19: Anschließen Eines Lan-Kabels
<DIII MASTER> Um den Intelligent Touch Manager auf SLAVE einzu- stellen, verwenden Sie den DIII MASTER-Schalter unter der vorderen Schiebeabdeckung. Wenn der DIII MASTER-Schalter in die obere Stellung gebracht SLAVE wird (als “SLAVE” gekennzeichnet), wird er auf SLAVE umgestellt. MASTER Um mehrere zentralisierte Controller zu installieren, stellen Sie der folgenden Prioritäts- reihenfolge nur den Controller, der die höchste Priorität hat, auf MASTER und alle ande- ren Controller auf SLAVE:... -
Seite 20: Diagramm Der Anschluss-Stellen Und Konzeptionellen Verbindungen
2.3.1 Diagramm der Anschluss-Stellen und konzeptionellen Verbindungen Verbinden Sie die LAN-Anschlussbuchse über ein LAN-Kabel mit dem Netzwerk-Hub. <Konzeptionelle Zeichnung einer LAN-Verbindung> Rückseite des Intelligent Touch Managers LAN-Kabel 2.3.2 Anforderungen, die erfüllt sein müssen • Anwendbare Kabelnorm: 100Base-TX oder 10Base-T • Stecker-Norm: RJ-45 <SERVICE LAN-Anschlussbuchse und LAN SW-Schalter>... -
Seite 21: Anschließen Des E/A-Moduls
Anschließen des E/A-Moduls Der Intelligent Touch Manager kann in Verbindung mit dem E/A-Modul verwendet werden. Das E/A-Modul stellt maximal 960 E/A-Punkte für die Regelung von nicht-DAIKIN-Peri- pheriegeräten, wie z. B. Beleuchtungsanlagen und Sicherheitsverriegelungssysteme. WARNUNG • Stellen Sie sicher, dass Sie diesen Vorgang bei ausgeschalteter Stromversor- gung durchführen. -
Seite 22: Adresseinrichtung
2.4.3 Adresseinrichtung <Buskoppler> Der Buskoppler am Anfang jedes Knotens verfügt über einen Drehschalter für die Adresseinrichtung. Sie müssen mithilfe des Drehschalters für jeden Knoten eine einmalige Adresse einstellen. Einzelhei- ten finden Sie in der Betriebsanleitung für das E/A- Modul. Anschließen eines Notstopp-Eingabegeräts oder Elektrizi- tätszählers Der Intelligent Touch Manager kann mit einem externen Signaleingabegerät zum Stoppen von Klimaanlagen in einem Notfall oder mit Elektrizitätszählern zum Berechnen des... -
Seite 23: Diagramm Der Anschluss-Stellen Und Konzeptionellen Verbindungen
2.5.1 Diagramm der Anschluss-Stellen und konzeptionellen Verbindungen Verbinden Sie die Kontakteingangsleitungen oder Impulssignalleitungen mit den Di1-, Di2-, Di3-, Di4 und COM-Anschlüssen des orangefarbenen Anschlusses an der Rück- seite. Jeder Anschlusskontakt hat eine unterschiedliche Funktion. [Di1] Notstopp-Eingang [Di2] [Di3] [Di4] Impulseingang, Kontaktsignaleingang [COM] Gemeinsame Leitung Diese Funktionszuordnung kann jedoch später geändert werden. -
Seite 24: Anschließen Von Itm-Plus-Adaptern
Anschließen von iTM-Plus-Adaptern Wenn Sie viele Klimaanlagen haben, verwenden Sie iTM-Plus-Adapter, um diese zu ver- binden. Tatsächlich ist die Anzahl der Innengruppen, die Sie mit einem einzigen Intelligent Touch Manager regeln können, auf 64 begrenzt. Mithilfe von iTM-Plus-Adaptern können Sie jedoch weitere 64 von Inneneinheiten pro iTM-Plus-Adapter verbinden. Darüber hin- aus können Sie, unter Berücksichtigung, dass der Intelligent Touch Manager mit maximal sieben iTM-Plus-Adaptern verbunden werden kann, insgesamt 512 Gruppen von Innen- einheiten mit höchstens einem einzigen Intelligent Touch Manager regeln. -
Seite 25: Anforderungen, Die Erfüllt Sein Müssen
2.6.2 Anforderungen, die erfüllt sein müssen • Kabel-Typ: CPEV- oder FCPEV-Kabel • Aderstärke: φ0,65 - 0,9 mm • Kabel-Länge: 50 Meter oder weniger HINWEIS Jeder über einen iTM-Plus-Adapter geregelten Klimaanlage wird außerdem eine DIII- Adresse zwischen “1-00” und “4-15” zugewiesen. Vom Intelligent Touch Manager wird sie als “2:1-00”, “3:1-02”... -
Seite 26: Anforderungen, Die Erfüllt Sein Müssen
2.7.2 Anforderungen, die erfüllt sein müssen • Kabel-Typ: Gewöhnliche feste, gummiummantelte Leitung (60245 IEC 53), äquivalent oder höher Gewöhnliche Polyvinylchlorid-ummantelte Leitung (60227 IEC 53), äquivalent oder höher • Aderstärke: Netzleitung: 1,0 - 2,0 mm² Erdungsleitung: Die Größe muss den örtlichen Bestimmungen entsprechen. •... -
Seite 27: Installation
Installation Der Intelligent Touch Manager kann auf die drei folgenden Arten installiert werden: • Wandmontage: Der Intelligent Touch Manager wird an der Wandmontage-Metallplatte eingehakt, die an der Wand gesichert wird. • Wandeinbau: Der hintere Teil des Intelligent Touch Managers wird in die Wand einge- bettet. -
Seite 28: Wandeinbau
<Wandmontage-Installation> N IT Wand P-Anzugsschraube Halbrundholzschraube HINWEIS • So benutzen Sie die P-Anzugsschraube Schrauben Sie sie von der Unterseite des Intelligent Touch Managers ein. P-Anzugsschraube Intelligent Touch Manager Wandmontage-Metallplatte Wandeinbau 3.2.1 Zu verwendende Teile Verwenden Sie die folgenden Zubehör-Montageteile, um den Intelligent Touch Manager in der Wand einzubauen: •... -
Seite 29: Wandöffnungsmaße
3.2.2 Wandöffnungsmaße Verwenden Sie die folgende Abmessungsskizze, um eine ausreichende Öffnung bereitzu- stellen. HINWEIS Die beiliegende Papiervorlage hilft Ihnen, die Abmessungen der erforderlichen Wand- öffnung zu markieren. <Wandöffnungsabmessungen für Wandeinbau> 258mm 224mm 211mm 241mm Innenwand Baustruktur Intelligent Touch Manager Min. 60 mm Öffnung 3.2.3 Installationsverfahren... - Seite 30 <Sichern Sie Rahmenhalterung und Befestigungswinkel> Wand Senkschraube HINWEIS Geben Sie acht, dass die Befestigungswinkel nicht ins Innere der Wand fallen, wenn Sie die Rahmenhalterung sichern. 2. Nehmen Sie den Harzrahmen von der Frontseite des Intelligent Touch Managers ab. Dieser Rahmen ist in die Kante der Monitoranzeige eingeschnappt. Sie können ihn mit der Hand abnehmen, da er nicht angeschraubt ist.
- Seite 31 <Den Rahmen abnehmen> MONITOR 3. Stecken Sie den Intelligent Touch Manager in die an der Wand gesicherte Rahmenhal- terung und montieren Sie ihn mit den Flachkopfschrauben an die Halterung. <Das Gehäuse des Intelligent Touch Managers installieren> Flachkopfschraube 4. Schnappen Sie den Harzrahmen wieder so in die Frontseite des Intelligent Touch Managers ein, wie es zuvor war.
-
Seite 32: Direkte Montage Am Steuerungsgehäuse
Direkte Montage am Steuerungsgehäuse 3.3.1 Zu verwendende Teile Verwenden Sie die folgenden Zubehör-Montageteile, um den Intelligent Touch Manager direkt an das Steuergehäuse zu montieren: • Flachkopfschraube (M4×40, mit Federring und Scheibe), 4 Stk. • Mutter (φ4), 4 Stk. 3.3.2 Wandöffnungsmaße Verwenden Sie die folgende Abmessungsskizze, um eine ausreichende Öffnung bereitzu- stellen. - Seite 33 <Installieren des Rumpfes des Intelligent Touch Managers in das Steuergehäuse> Flachkopfschraube Mutter ACHTUNG Wenn der Intelligent Touch Manager direkt in das Steuergehäuse eingebaut wird, sind Sie den Stromleitungs-Kontaktanschlüssen ausgesetzt, wenn Sie die Tür des Steuergehäuses öffnen. Um der Gefahr eines Stromschlags durch versehentliches Berühren dieser Kon- takte vorzubeugen, sollten Sie zu Ihrer Sicherheit unbedingt die Kontaktabdek- kung anbringen, bevor Sie mit der Installationsprozedur beginnen.
-
Seite 34: Grundeinrichtung
Grundeinrichtung Wenn Sie sicher sind, dass alle Verbindungen vorgenommen wurden, fahren Sie mit der Grundeinrichtung des Intelligent Touch Managers fort. “Grundeinrichtung” bedeutet hier die Einrichtung des Intelligent Touch Managers als Vorbereitung für die Regelung des Betriebs Ihres Klimaanlagensystems. Wenn Sie den Intelligent Touch Manager einschalten, startet ein Einrichtungsprogramm, das Sie den Grundeinrichtungsvorgang abschließen lässt. -
Seite 35: Einstellen Der Display-Sprache
Einstellen der Display-Sprache Stellen Sie die Display-Sprache ein, die durch die Einstellungs-Bildschirmansichten des Intelligent Touch Managers verwendet werden soll. <Spracheinstellungsbildschirm> 1. Berühren Sie die gewünschte Sprache unter denen, die auf dem Bildschirm aufgeführt sind. Die Optionsschaltfläche neben der Sprache, die Sie berührt haben, ist nun ausge- wählt. -
Seite 36: Zeitzone Einstellen
1. [LOKALE EINSTELLUNG] Wählen Sie die gewünschten Optionen auf dem Bildschirm für die lokalen Einstellungen. [Sprache] Wählen Sie die Display-Sprache. [Datum] Wählen Sie das Anzeigeformat des Datums. [Uhrzeit] Wählen Sie das Anzeigeformat der Uhrzeit (24-Stunden- oder 12-Stunden-Uhr). [Celsius / Fahrenheit] Wählen Sie die Temperaturanzeige-Einheit (Celsius oder Fah- renheit). -
Seite 37: Bestätigen Der Ergebnisse Der Klimaanlagen-Autoregistrierung
Bestätigen der Ergebnisse der Klimaanlagen-Autoregistrie- rung Auf dem A/C Auto Register-Bildschirm erscheint die Meldung “Das Gerät wurde ange- schlossen. Für den BetrPkt registrieren? Das System startet sich nach der Registrierung neu”. 1. Stellen Sie sicher, dass alle Klimaanlagen, für die Sie eine DIII-NET-Adresse in “4.8 Zuweisen einer DIII-NET-Adresse für jede Klimaanlage”... -
Seite 38: Verfahren Für Einen Verdrahteten Remote-Controller
Die Namen der Tasten und Bereiche eines Navigations-Remote-Controllers, die in diesem Abschnitt verwendet werden, sind unten aufgeführt. <Navigations-Remote-Controller> Anzeige Aufwärts-Taste Menü-/Eingabetaste Taste “Nach rechts” Abbrechen-Taste Abwärts-Taste 4.8.2 Verfahren für einen verdrahteten Remote-Controller Im Folgenden wird beschrieben, wie eine DIII-NET-Adresse zugewiesen wird, wenn ein verdrahteter Remote-Controller installiert ist. - Seite 39 HINWEIS Die Parameternummer kann nicht auf “ ” geändert werden, wenn der Intelligent Touch Manager nicht eingeschaltet ist. Schalten Sie den Intelligent Touch Manager ein und warten Sie etwas, bevor Sie versu- chen, den Remote-Controller zu bedienen. Sie können die Parameternummer auch dann nicht auf “...
-
Seite 40: Verfahren Für Einen Navigations-Remote-Controller
6. Drücken Sie die Taste Inspektion/Test. Sie sind nun auf den in Schritt 6-2 gezeigten Bildschirm zurückgekehrt. <Schritt 6-1> GROUP SETTING <Schritt 6-2> 4.8.3 Verfahren für einen Navigations-Remote-Controller Im Folgenden wird beschrieben, wie eine DIII-NET-Adresse zugewiesen wird, wenn ein Navigations-Remote-Controller installiert ist. HINWEIS Sie können die folgenden Schritte nicht durchführen, wenn die Hintergrundbeleuchtung des Displays ausgeschaltet ist. - Seite 41 HINWEIS Das “Gruppennummer-Einstellung”-Menü wird nicht angezeigt, wenn der Intelligent Touch Manager nicht eingeschaltet ist. Schalten Sie den Intelligent Touch Manager ein und warten Sie etwas, bevor Sie versuchen, den Remote-Controller zu bedienen. Das “Gruppennummer-Einstellung”-Menü wird auch dann nicht angezeigt, wenn der Intelli- gent Touch Manager nicht normal mit den Inneneinheiten kommuniziert.
-
Seite 42: Einstellen Einer Einmaligen Adresse Für Jede Einheit (Wenn Stromverteilung Aktiviert Ist)
7. Drücken Sie die Abbrechen-Taste drei Mal. Sie sind nun auf den in Schritt 7-2 gezeig- ten Bildschirm zurückgekehrt. <Schritt 7-1> Gruppennummer-Einstellung (Gr p.) Gruppennummer Einstellen 1-03 Zurück Freigabe <Schritt 7-2> Kühlen Sollwert Raum 4.8.4 Einstellen einer einmaligen Adresse für jede Einheit (wenn Stromver- teilung aktiviert ist) Wenn die Stromverteilung aktiviert ist, müssen Sie für jede Einheit eine einmalige Adresse einstellen. -
Seite 43: Außeneinheit-Adresseinstellung
Außeneinheit-Adresseinstellung Damit der Intelligent Touch Manager jede Außeneinheit identifizieren kann, müssen Sie für diese eine einmalige Adresse einstellen. Folgen Sie den Einrichtungsschritten, die in diesem Kapitel beschrieben werden. Verfahren Um die Adresse einer Außeneinheit einzustellen, verwenden Sie die Drucktasten, die sich auf der gedruckten Schaltkreisplatine der Einheit befinden. -
Seite 44: Kurzbedienungsanleitung
Kurzbedienungsanleitung In diesem Kapitel wird beschrieben, wie die mit dem Intelligent Touch Manager registrier- ten Bereiche und Verwaltungspunkte gestartet/gestoppt und ihre Informationen schnell angezeigt werden. Den detaillierten Bedienungsablauf finden Sie im Benutzerhandbuch. Ansicht des Zielbereichs und der Verwaltungspunkt-Infor- mation im Listenformat Berühren Sie die Listen-Taste. -
Seite 45: Starten/Stoppen Eines Bereichs Oder Verwaltungspunktes
Starten/Stoppen eines Bereichs oder Verwaltungspunktes Wählen Sie den Bereich oder Verwaltungspunkt, den Sie starten oder stoppen möch- ten. Wählen Sie im An/Aus-Auswahlfeld Start oder Stopp, um den Bereich/Verwaltungs- punkt entsprechend zu starten oder zu stoppen. Das Symbol ist grün oder rot (je nach dem System-Setup), wenn der Bereich/Verwaltungspunkt gestartet ist (in Betrieb ist) und grau, wenn er gestoppt ist. - Seite 48 3P291714-1 EM11A016 (1203) HT...
