2.2.1

Diagramm der Anschluss-Stellen und konzeptionellen Verbindungen

Verwenden Sie die 2 Anschlüsse F1 und F2 unter der Kennzeichnung "DIII" auf der Rück-
seite, um die DIII-NET-Kommunikationsleitung zu verbinden. Diese 2 Anschlüssen haben
keine Polarität. Ein Beispiel einer Verbindung von mehr als zwei Klimaanlagen-Geräten ist
in dem folgenden Verbindungsentwurfsdiagramm dargestellt.
Stellen Sie sicher, dass die Kabel, die Sie mit den F1- und F2-Anschlüssen verbinden, keine
Netzleitungen sind. Versehentliches Verbinden von Netzleitungen mit diesen beiden Anschlüs-
sen führt zu einer Fehlfunktion der Klimaanlage oder des Intelligent Touch Managers.

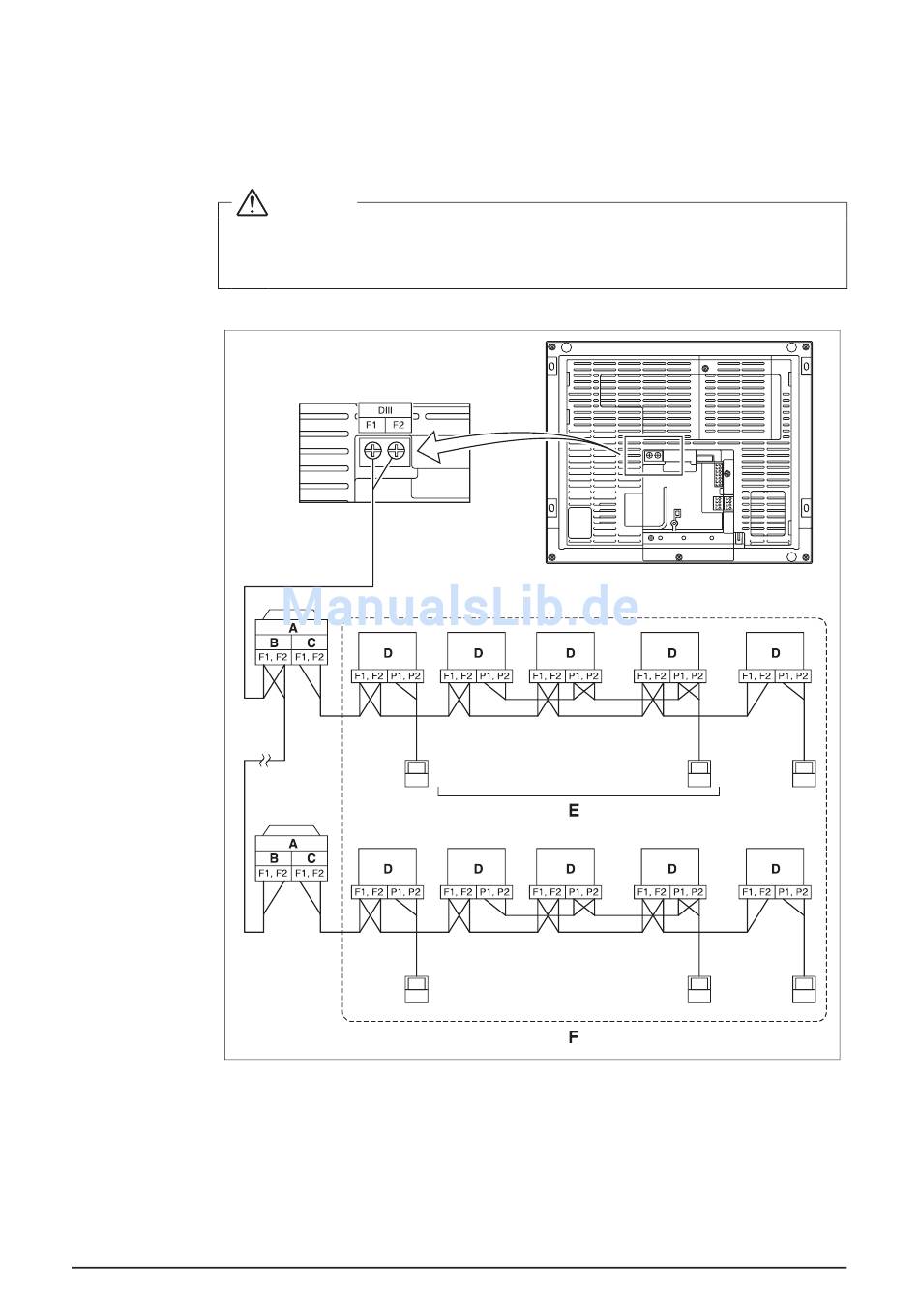

<Verbindungsentwurfsdiagramm mit Klimaanlagen-Ausrüstung>
A
B
C
D
E
F
Deutsch
ACHTUNG
Außeneinheit
AUS - AUS
EIN - AUS
Inneneinheit
Es können maximal 16 Inneneinheiten pro Remote-Controllergruppe verbunden werden.
Es können maximal 64 Remote-Controllergruppen (128 Inneneinheiten) angeschlossen werden.
Es können maximal 64 Inneneinheiten bei aktivierter Stromverteilung angeschlossen werden.
Installationshandbuch 3P291714-1
DCM601A51 intelligent Touch Manager
17
