Montage & Betrieb
3.3 Montagehinweise

Montage ohne Halterung

Gehen Sie wie folgt vor, um das Gerät ohne Halterung an der Wand zu montieren:
1. Zeichnen Sie die Bohrungen gemäß dem nachfolgenden Bohrbild an der Wand vor.
2. Bohren Sie die Löcher mit einem geeigneten Gerät.
3. Drücken Sie die passenden Dübel in die Bohrlöcher. (Dübel sind nicht im Lieferumfang
enthalten.)
4. Montieren Sie das Gerät mithilfe von Schrauben (M4) an die Wand. (Schrauben sind nicht im
Lieferumfang enthalten.)

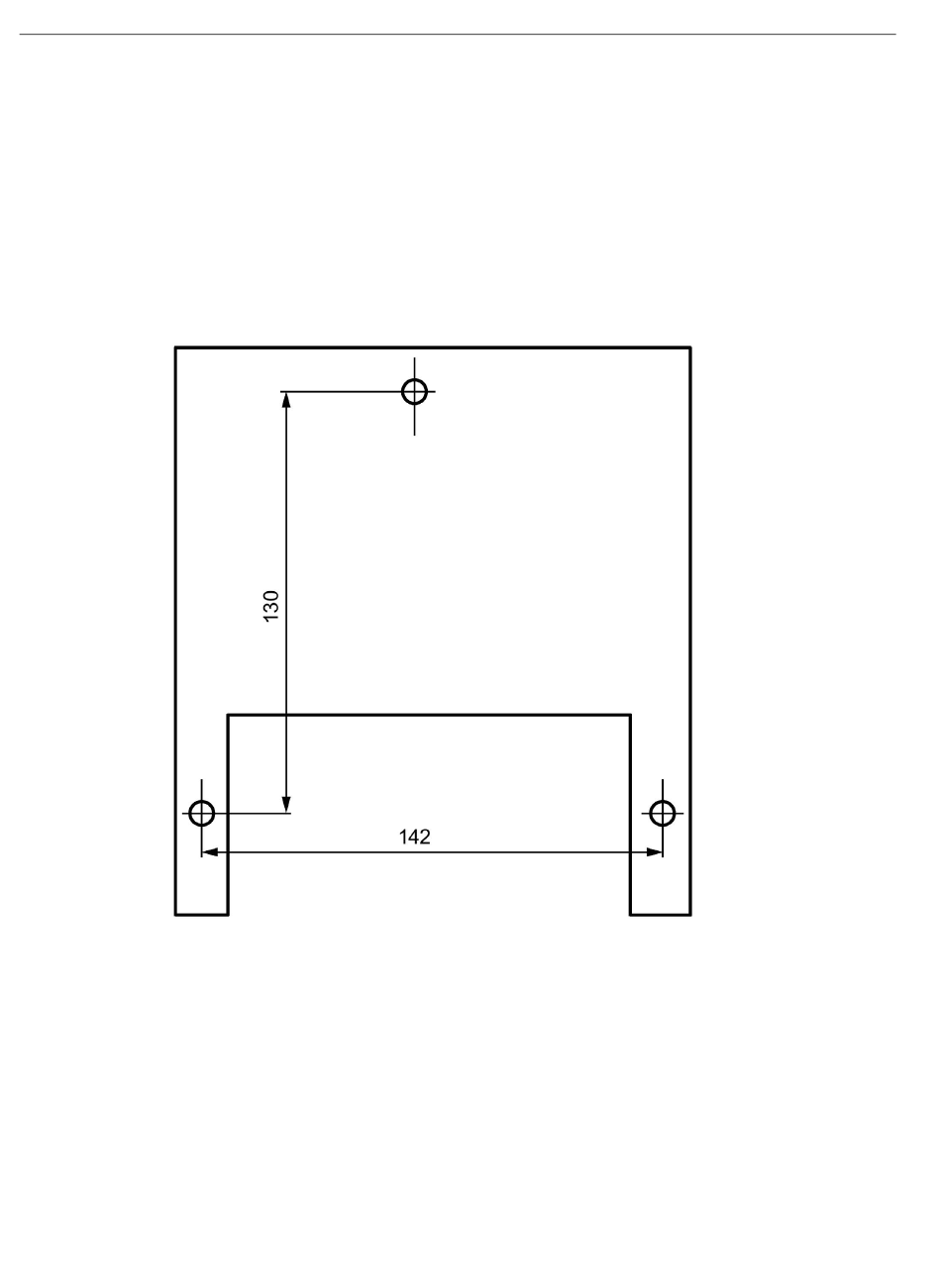

Bild 3-1
20
Bohrbild - alle Maße sind in Millimeter angegeben
