Aufwickeln direkt auf die Wickelachse

1
4 5

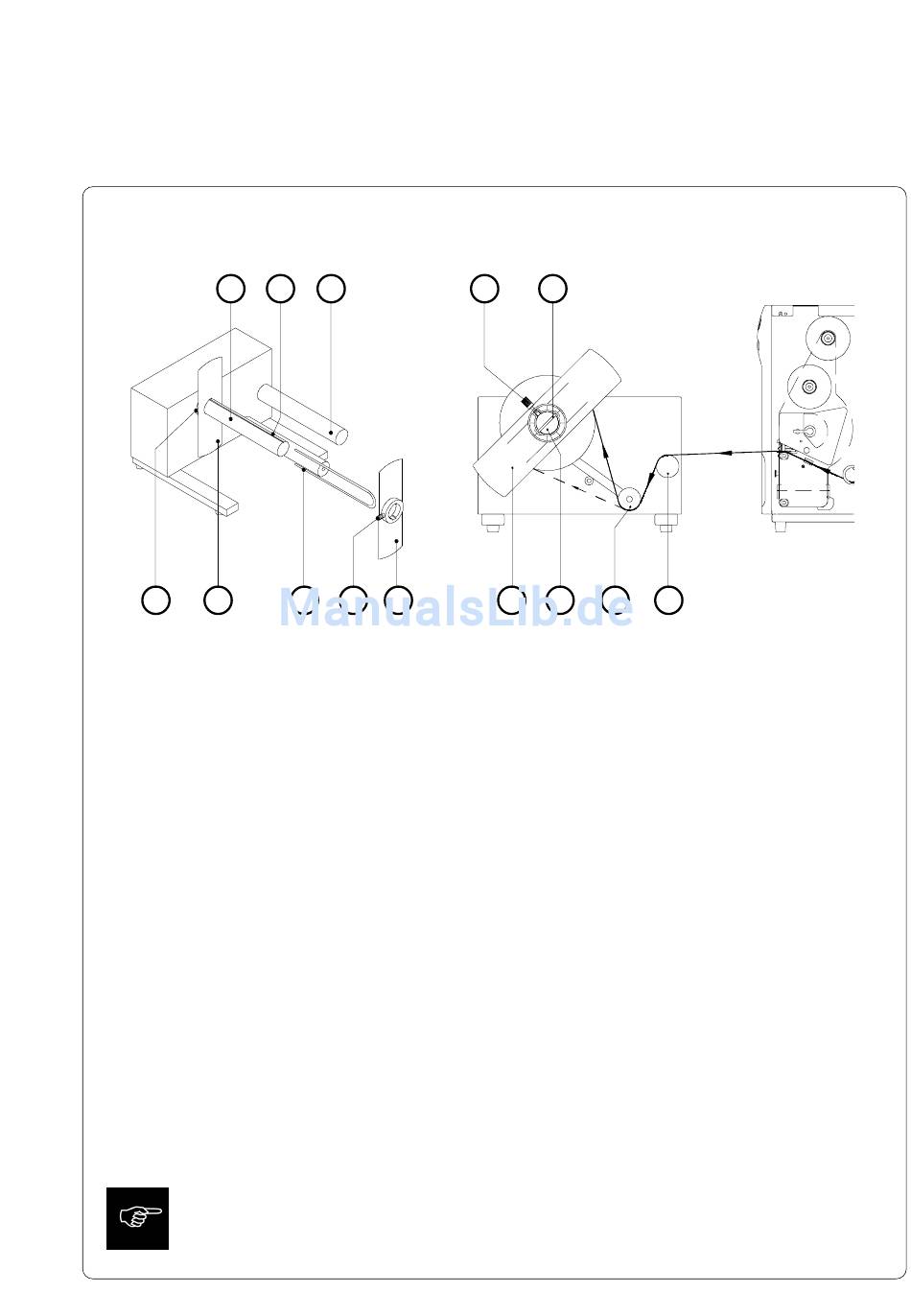

Bild 13 d Aufwickeln direkt auf die Wickelachse
1. Schieben Sie den Flansch (5 / mit Kreuzschlitzschraube) auf die Wickel-
2. Führen Sie den Etikettenstreifen über die Umlenkung (3) und die Rolle (9)
3. Drücken Sie den Etikettenstreifen mit dem Bügel (6) in die Nut (2) der
4. Schieben Sie den Bügel (6) bis in die Aussparungen des Flansches (5).
5. Schieben Sie den Flansch (8 / mit Rändelschraube) mit dem Bund nach
6. Verschieben Sie den Flansch (8) so, dass er leicht am Etikettenstreifen
7. Ziehen Sie die Rändelschraube (7) am Flansch fest.
8. Richten Sie den Aufwickler so zum Drucker aus, dass das Papier möglichst
9. Schalten Sie den Aufwickler am Netzschalter ein.
Vorsicht beim Einschalten ! Der Aufwickler läuft sofort an !
