Justage des Transferbandlaufes

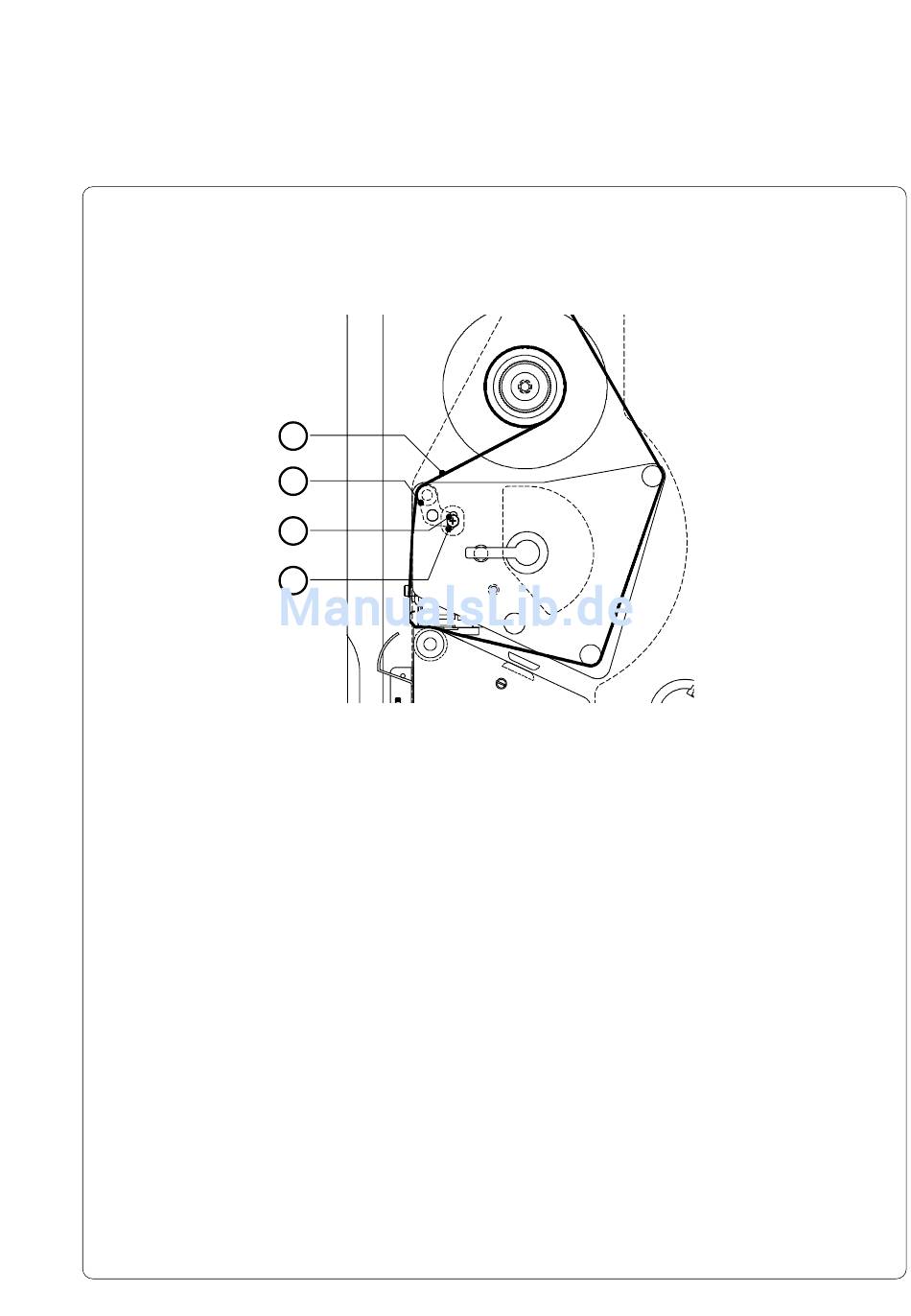

Bild 7b Justage des Transferbandlaufs
Wenn im Lauf der Transferbandes (1) Faltenbildungen auftreten, die zu
Druckbildfehlern führen, kann die Umlenkachse (2) zur Korrektur des Fehlers
verstellt werden. Die Justage lässt sich am besten während des Druckbetriebs
ausführen.
1. Lösen Sie die Feststellschraube (3).
2. Durch Verschieben der Feststellschraube (3) im Langloch (4) lässt sich die
3. Ziehen Sie nach Abschluss der Justage die Feststellschraube (3) wieder
cab - Produkttechnik GmbH
1
2
3
4
Umlenkachse (2) schräg stellen.
Wird die Feststellschraube (3) nach oben verschoben, erfolgt eine
zusätzlich Straffung an der Außenkante des Transferbandes. Im anderen
Fall wird das Transferband innen stärker gestrafft.
Zur Unterdrückung der Faltenbildung ist das Transferband an der Seite zu
straffen, von der die Faltenbildung ausgeht.
an.
35
