Stihl FS 50 Gebrauchsanleitung Seite 62

français

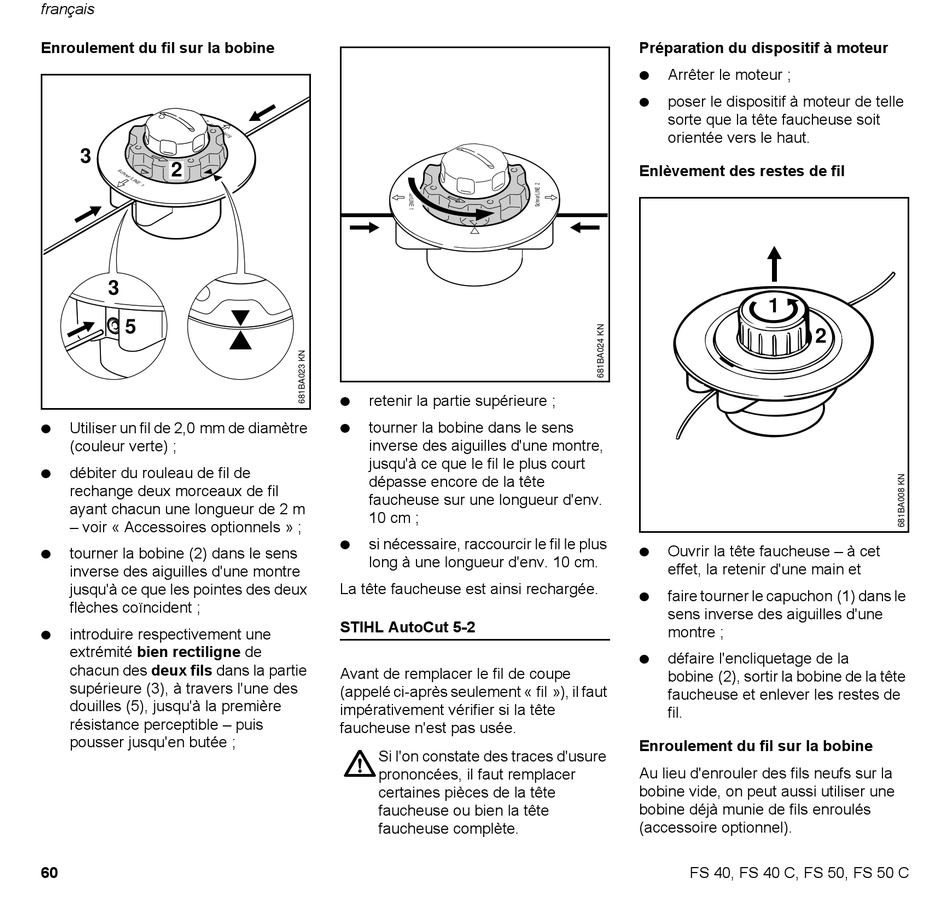

Enroulement du fil sur la bobine
3
2
3
5
N Utiliser un fil de 2,0 mm de diamètre
(couleur verte) ;
N débiter du rouleau de fil de
rechange deux morceaux de fil
ayant chacun une longueur de 2 m
– voir « Accessoires optionnels » ;
N tourner la bobine (2) dans le sens
inverse des aiguilles d'une montre
jusqu'à ce que les pointes des deux
flèches coïncident ;
N introduire respectivement une
extrémité bien rectiligne de
chacun des deux fils dans la partie
supérieure (3), à travers l'une des
douilles (5), jusqu'à la première
résistance perceptible – puis
pousser jusqu'en butée ;
60
N retenir la partie supérieure ;
N tourner la bobine dans le sens
inverse des aiguilles d'une montre,
jusqu'à ce que le fil le plus court
dépasse encore de la tête
faucheuse sur une longueur d'env.
10 cm ;
N si nécessaire, raccourcir le fil le plus
long à une longueur d'env. 10 cm.
La tête faucheuse est ainsi rechargée.
STIHL AutoCut 5-2
Avant de remplacer le fil de coupe
(appelé ci-après seulement « fil »), il faut
impérativement vérifier si la tête
faucheuse n'est pas usée.
Si l'on constate des traces d'usure
prononcées, il faut remplacer
certaines pièces de la tête
faucheuse ou bien la tête
faucheuse complète.
Préparation du dispositif à moteur
N Arrêter le moteur ;
N poser le dispositif à moteur de telle
sorte que la tête faucheuse soit
orientée vers le haut.
Enlèvement des restes de fil
1
2
N Ouvrir la tête faucheuse – à cet
effet, la retenir d'une main et
N faire tourner le capuchon (1) dans le
sens inverse des aiguilles d'une
montre ;
N défaire l'encliquetage de la
bobine (2), sortir la bobine de la tête
faucheuse et enlever les restes de
fil.
Enroulement du fil sur la bobine
Au lieu d'enrouler des fils neufs sur la
bobine vide, on peut aussi utiliser une
bobine déjà munie de fils enroulés
(accessoire optionnel).
FS 40, FS 40 C, FS 50, FS 50 C
