français

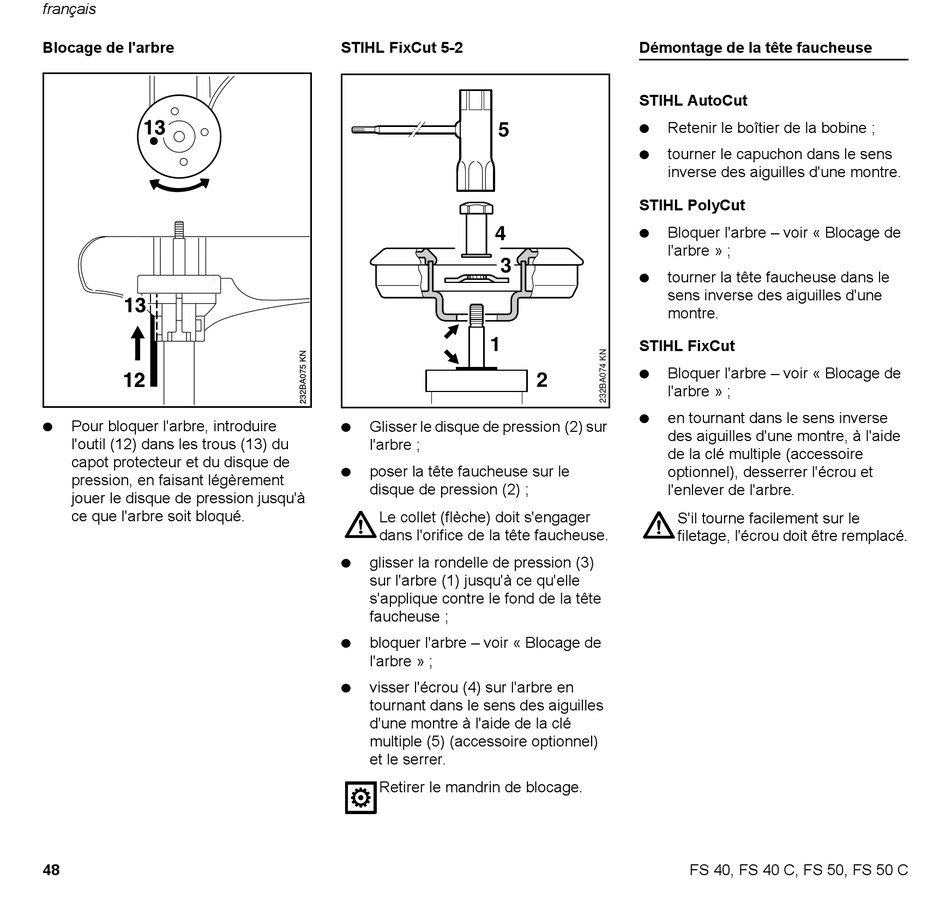

Blocage de l'arbre
N Pour bloquer l'arbre, introduire
l'outil (12) dans les trous (13) du
capot protecteur et du disque de
pression, en faisant légèrement
jouer le disque de pression jusqu'à
ce que l'arbre soit bloqué.
48
STIHL FixCut 5-2
5
4
3
1
N Glisser le disque de pression (2) sur
l'arbre ;
N poser la tête faucheuse sur le
disque de pression (2) ;
Le collet (flèche) doit s'engager
dans l'orifice de la tête faucheuse.
N glisser la rondelle de pression (3)
sur l'arbre (1) jusqu'à ce qu'elle
s'applique contre le fond de la tête
faucheuse ;
N
bloquer l'arbre – voir « Blocage de
l'arbre » ;
N visser l'écrou (4) sur l'arbre en
tournant dans le sens des aiguilles
d'une montre à l'aide de la clé
multiple (5) (accessoire optionnel)
et le serrer.
Retirer le mandrin de blocage.
Démontage de la tête faucheuse
STIHL AutoCut
N Retenir le boîtier de la bobine ;
N tourner le capuchon dans le sens
inverse des aiguilles d'une montre.
STIHL PolyCut
N
Bloquer l'arbre – voir « Blocage de
l'arbre » ;
N tourner la tête faucheuse dans le
sens inverse des aiguilles d'une
montre.
STIHL FixCut
N Bloquer l'arbre – voir « Blocage de
2
l'arbre » ;
N en tournant dans le sens inverse
des aiguilles d'une montre, à l'aide
de la clé multiple (accessoire
optionnel), desserrer l'écrou et
l'enlever de l'arbre.
S'il tourne facilement sur le
filetage, l'écrou doit être remplacé.
FS 40, FS 40 C, FS 50, FS 50 C
