KCl-Elektrode
1. Das Hubrohr vollkommen in die Arma-
tur ziehen (Position »Wartung«,
s. Abb. 3.7)
2. Den Rastbolzen um 90° drehen, so
dass die Plastiknuten über den Vertie-
fungen
liegen
3. Das Hubrohr im Uhrzeigersinn drehen,
bis der Rastbolzen einrastet
4. Die Spritzschutzkappe abziehen
5. Jetzt können Sie das Hubrohr entge-
gen dem Uhrzeigersinn losdrehen
6. Die Spannhülse abschrauben
7. Das Elektrodenrohr aus dem Hubrohr
ziehen
8. Die Elektrode in das Elektrodenrohr
einführen (➀), einschrauben und mit
einem Steckschlüssel (SW 17) um ¼
Drehung festziehen (➁)
9. Elektrode mit Elektrodenrohr in das
Hubrohr einschieben
10.Spannhülse von unten in das Hubrohr
führen (➂) und mit dem Elektrodenrohr
verschrauben (➃)
11.Das Hubrohr mit Elektrode handfest
auf die Armatur aufschrauben
12.Das Messkabel von oben her durch
Schutzrohr und die KCl-Haube führen
13.Das Messkabel auf den Elektroden-
steckkopf aufschrauben und handfest
anziehen
14.Elektrolytzuführung durch die KCl-
Haube führen und am Elektrolyt-
anschluss der Elektrode anschließen
15.Das Messkabel und die Elektrolyt-
zuführung in die Spritzschutzkappe
legen und diese auf das Schutzrohr
aufsetzen
16.Die Verriegelung des Rastbolzens
lösen: Rastbolzen herausziehen und
um 90° drehen
Der Ausbau der Elektrode erfolgt in um-
gekehrter Reihenfolge.

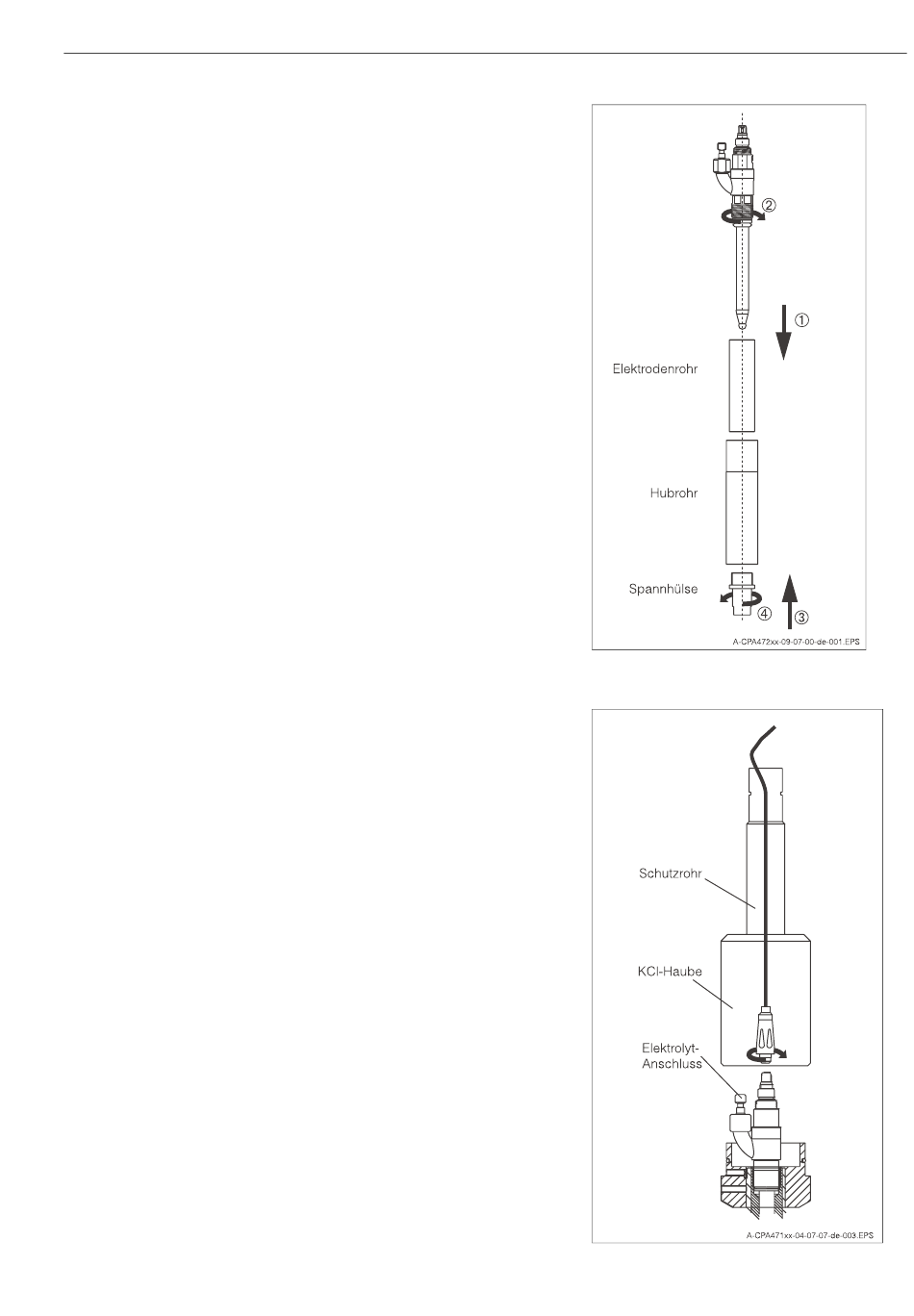

Abb. 3.10: Einbau der Flüssig-KCl-Elektrode in das
Hubrohr
Abb. 3.11: Anschlüsse an die Elektrode CPS 41
3 Montage
13
