3 Montage
!
!
"
10

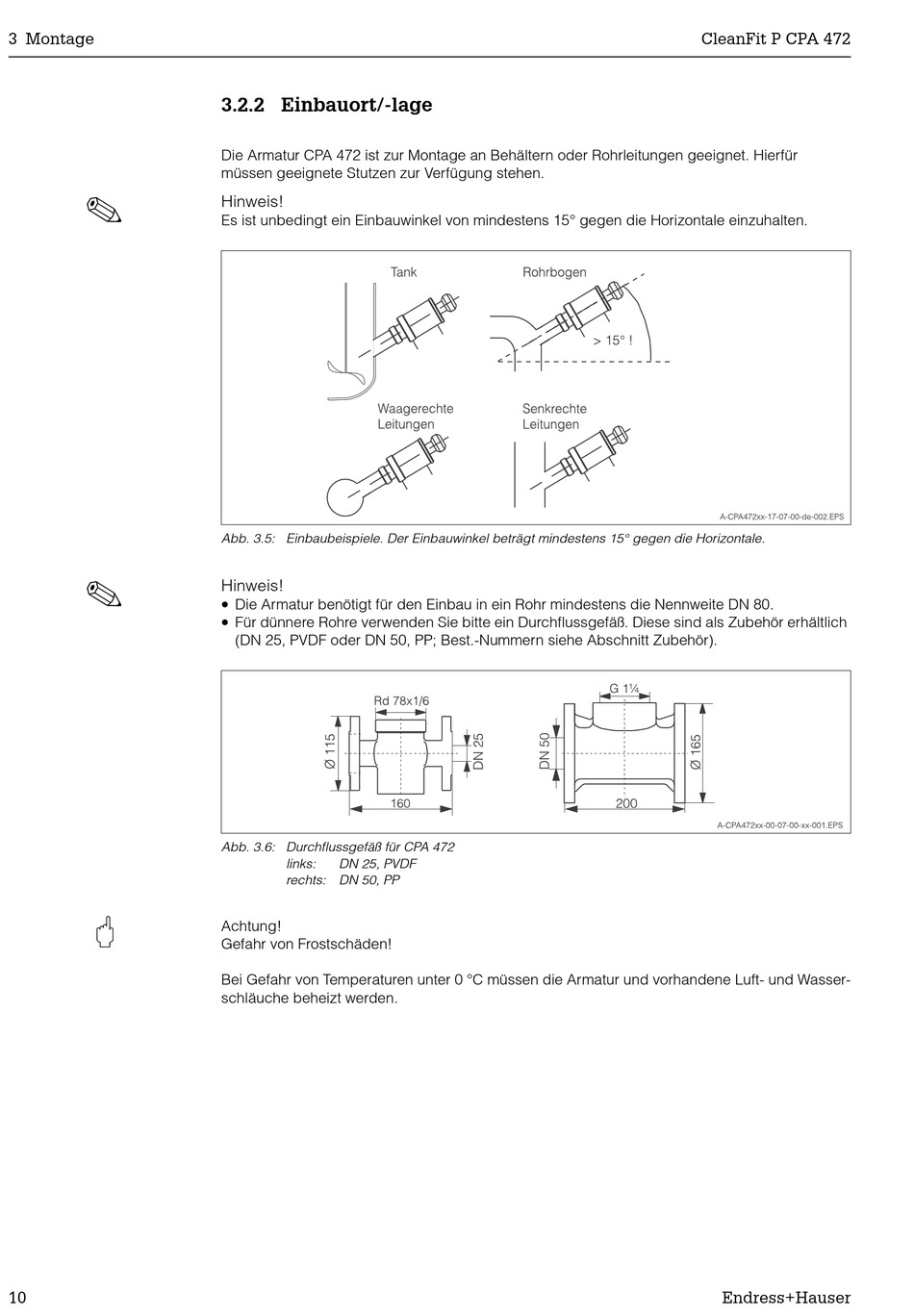

3.2.2 Einbauort/-lage
Die Armatur CPA 472 ist zur Montage an Behältern oder Rohrleitungen geeignet. Hierfür
müssen geeignete Stutzen zur Verfügung stehen.
Hinweis!
Es ist unbedingt ein Einbauwinkel von mindestens 15° gegen die Horizontale einzuhalten.
Abb. 3.5: Einbaubeispiele. Der Einbauwinkel beträgt mindestens 15° gegen die Horizontale.
Hinweis!
•
Die Armatur benötigt für den Einbau in ein Rohr mindestens die Nennweite DN 80.
•
Für dünnere Rohre verwenden Sie bitte ein Durchflussgefäß. Diese sind als Zubehör erhältlich
(DN 25, PVDF oder DN 50, PP; Best.-Nummern siehe Abschnitt Zubehör).
Abb. 3.6: Durchflussgefäß für CPA 472
links:
DN 25, PVDF
rechts: DN 50, PP
Achtung!
Gefahr von Frostschäden!
Bei Gefahr von Temperaturen unter 0 °C müssen die Armatur und vorhandene Luft- und Wasser-
schläuche beheizt werden.
CleanFit P CPA 472
Endress+Hauser
