Geben Sie keine Spannung über 30 V (DC/AC) ein. um Verletzungen zu
vermeiden.
Trennen Sie die Messleitung von der gemessenen Schaltung. nachdem
alle Messvorgänge abgeschlossen sind.

6. Diodenmessung (Abbildung 8)

1) Stellen Sie den Drehschalter auf "
die Diodenmessung auszuwählen.
2) Verbinden Sie die rote Messleitung mit der V -Klemme und die schwarze
mit COM.Die Polarität der roten Messleitung ist "+" und die schwarze ist
"-".Verbinden Sie rote Messleitung mit positiver Polarität der Diode und
schwarz mit negativer Polarität.
3) Lesen Sie vom LCD-Display die ungefähre Durchlassspannung des
PN-Übergangs der gemessenen Diode ab.Die normale Spannung des
Silizium-PN-Übergangs beträgt ca. 0.5 ~ 0.8 V.
Warnung:
Akustischer und optischer Alarm (nicht im lautlosen Modus):Bei < 0.12 V
leuchtet das rote Licht auf und der Summer gibt einen langen Piepton
aus;bei ≥0.12 V und < 2 V) leuchtet das grüne Licht auf und der Summer
ertönt einmal;bei >2 V ist das Licht aus.
"OL" wird angezeigt. wenn die gemessene Diode geöffnet ist oder die
Polarität vertauscht ist.
Bevor Sie die Online-Diode messen. schalten Sie bitte alle Spannungen
des gemessenen Stromkreises aus und entladen Sie alle Kondensatoren
vollständig.
Die Leerlaufspannung für die Diodenmessung beträgt ca. 3.0 V.
Geben Sie keine Spannung über 30 V (DC/AC) ein. um Verletzungen zu
vermeiden.
Trennen Sie die Messleitung von der gemessenen Schaltung. nachdem
alle Messvorgänge abgeschlossen sind.

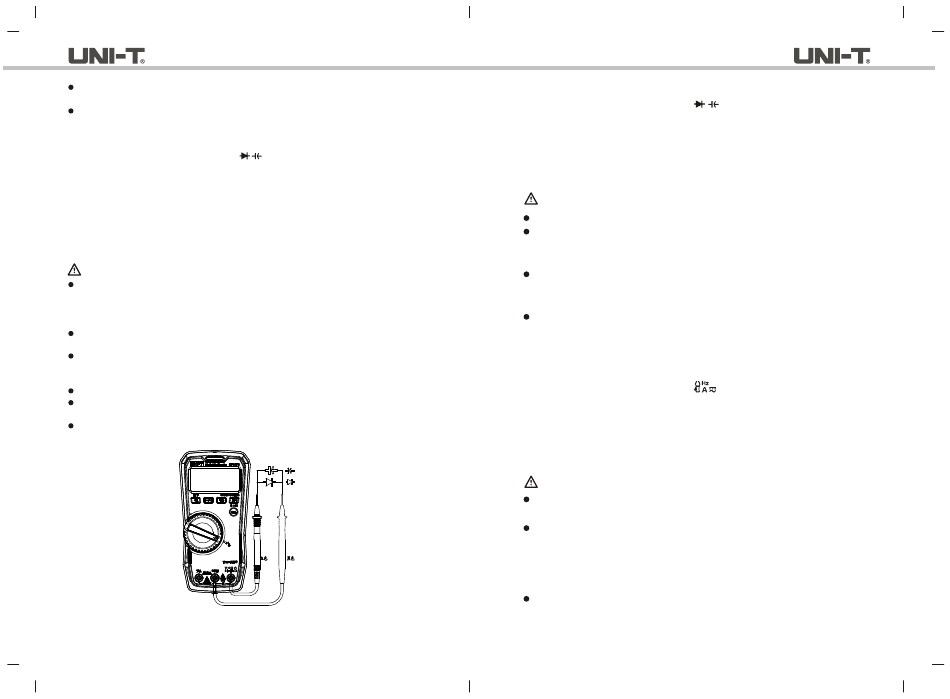

Abbildung 8
77
UT117C Gebrauchsanweisunge
" und drücken Sie kurz SEL. um
UT117C Gebrauchsanweisunge
7. Kapazitätsmessung (Abbildung 8)
1) Stellen Sie den Drehschalter auf "
die Kapazitätsmessung auszuwählen.
2) Verbinden Sie die rote Messleitung mit der V-Klemme und die schwarze
mit COM.Verbinden Sie dann die Messleitungen mit beiden Enden des
gemessenen Kondensators.
3) Lesen Sie die gemessene Kapazität auf der LCD-Anzeige ab.
Warnung:
Es wird empfohlen. den Kondensator unter 100 nF im REL-Modus zu messen.
"OL" wird auf der LCD-Anzeige angezeigt. wenn der gemessene Kondensator
kurzgeschlossen ist oder die gemessene Kapazität über dem maximalen
Bereich liegt.
Bitte entladen Sie den Kondensator vor der Messung vollständig
(insbesondere bei Kondensatoren mit Hochspannung). um Produktschäden
oder Personenschäden zu vermeiden.
Trennen Sie die Messleitung von der gemessenen Schaltung. nachdem
alle Messvorgänge abgeschlossen sind.
8. Stromsondenmessung (ACA/DCA) (Abbildung 9)
1) Verbinden Sie den Stromfühler mit der V -Klemme und der COM-Klemme.
2) Stellen Sie den Drehschalter auf "
ACA/DCA-Messung auszuwählen.
3) Lesen Sie den gemessenen Strom der Stromsonde vom LCD-Display ab.
Drücken Sie im ACA-Modus der Stromsonde kurz SEL. um im ACA-Modus
der Stromsonde zur Frequenzmessung zu wechseln. und lesen Sie dann
die Frequenz des Stroms vom LCD-Display ab.
Warnung:
Bei der Frequenzmessung im ACA-Modus der Stromsonde muss die
Eingangsstromamplitude größer als 10 % des gesamten Bereichs sein.
Der Frequenzgang beträgt 45Hz ~ 400Hz.Für den Bereich bei 600.0 A:
1 mV = 1 A (AC/DC).Die Stromsondenmessung ist ein Eingangsmodus
der analogen Spannung. die spezifizierte Genauigkeit und der Frequenzgang
beziehen sich auf die intrinsische Genauigkeit und den Frequenzgang von
UT117C (eliminieren Sie den Fehler der Stromsonde).
Trennen Sie die Messleitung von der gemessenen Schaltung. nachdem
alle Messvorgänge abgeschlossen sind.
" und drücken Sie kurz SEL. um
" und drücken Sie dann SEL. um
78
