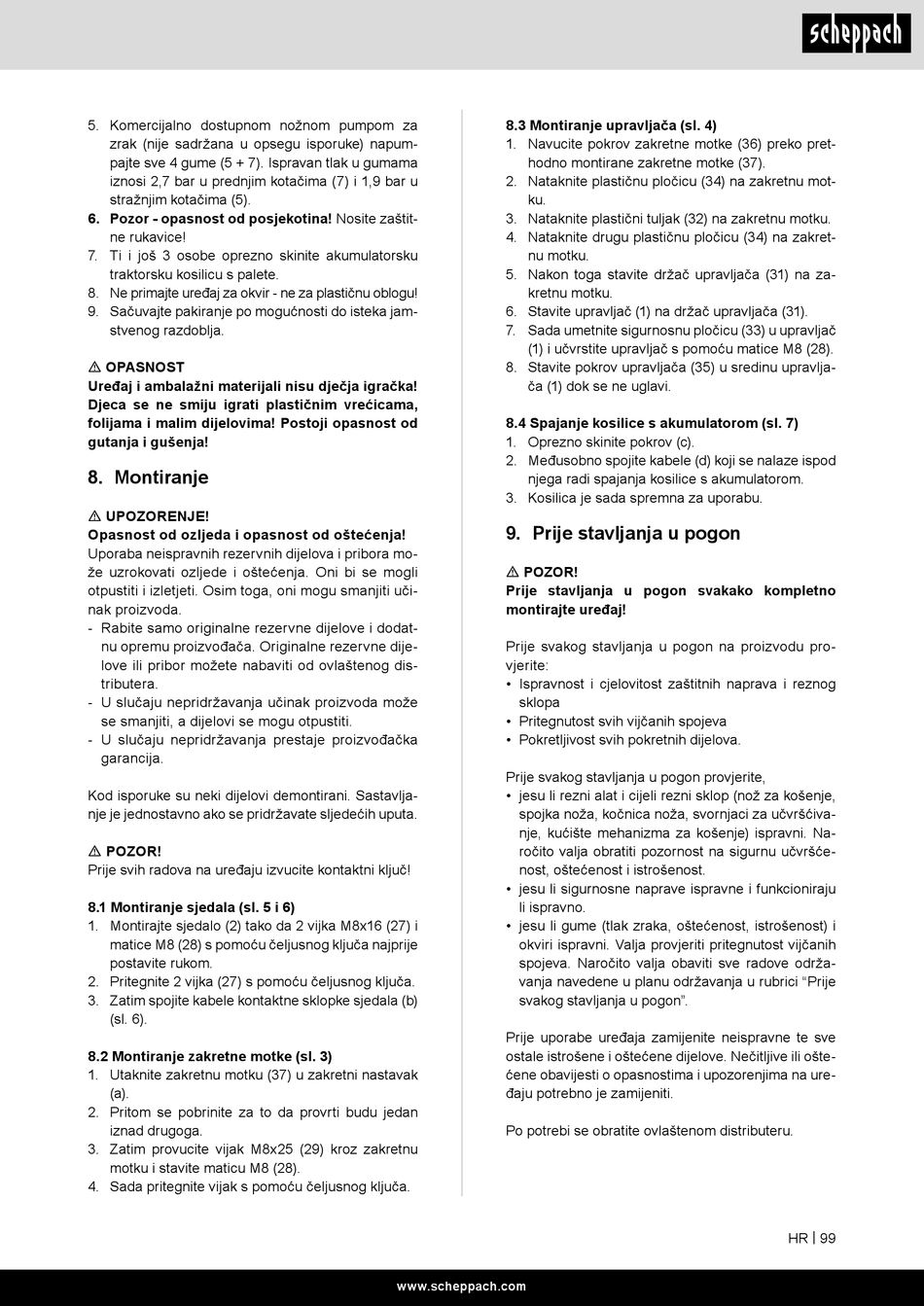

5. Komercijalno dostupnom nožnom pumpom za
zrak (nije sadržana u opsegu isporuke) napum-
pajte sve 4 gume (5 + 7). Ispravan tlak u gumama
iznosi 2,7 bar u prednjim kotačima (7) i 1,9 bar u
stražnjim kotačima (5).
6. Pozor - opasnost od posjekotina! Nosite zaštit-
ne rukavice!
7. Ti i još 3 osobe oprezno skinite akumulatorsku
traktorsku kosilicu s palete.
8. Ne primajte uređaj za okvir - ne za plastičnu oblogu!
9. Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
m OPASNOST
Uređaj i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama,
folijama i malim dijelovima! Postoji opasnost od
gutanja i gušenja!
8. Montiranje
m UPOZORENJE!
Opasnost od ozljeda i opasnost od oštećenja!
Uporaba neispravnih rezervnih dijelova i pribora mo-
že uzrokovati ozljede i oštećenja. Oni bi se mogli
otpustiti i izletjeti. Osim toga, oni mogu smanjiti uči-
nak proizvoda.
- Rabite samo originalne rezervne dijelove i dodat-
nu opremu proizvođača. Originalne rezervne dije-
love ili pribor možete nabaviti od ovlaštenog dis-
tributera.
- U slučaju nepridržavanja učinak proizvoda može
se smanjiti, a dijelovi se mogu otpustiti.
- U slučaju nepridržavanja prestaje proizvođačka
garancija.
Kod isporuke su neki dijelovi demontirani. Sastavlja-
nje je jednostavno ako se pridržavate sljedećih uputa.
m POZOR!
Prije svih radova na uređaju izvucite kontaktni ključ!
8.1 Montiranje sjedala (sl. 5 i 6)
1. Montirajte sjedalo (2) tako da 2 vijka M8x16 (27) i
matice M8 (28) s pomoću čeljusnog ključa najprije
postavite rukom.
2. Pritegnite 2 vijka (27) s pomoću čeljusnog ključa.
3. Zatim spojite kabele kontaktne sklopke sjedala (b)
(sl. 6).
8.2 Montiranje zakretne motke (sl. 3)
1. Utaknite zakretnu motku (37) u zakretni nastavak
(a).
2. Pritom se pobrinite za to da provrti budu jedan
iznad drugoga.
3. Zatim provucite vijak M8x25 (29) kroz zakretnu
motku i stavite maticu M8 (28).
4. Sada pritegnite vijak s pomoću čeljusnog ključa.
8.3 Montiranje upravljača (sl. 4)
1. Navucite pokrov zakretne motke (36) preko pret-
hodno montirane zakretne motke (37).
2. Nataknite plastičnu pločicu (34) na zakretnu mot-
ku.
3. Nataknite plastični tuljak (32) na zakretnu motku.
4. Nataknite drugu plastičnu pločicu (34) na zakret-
nu motku.
5. Nakon toga stavite držač upravljača (31) na za-
kretnu motku.
6. Stavite upravljač (1) na držač upravljača (31).
7. Sada umetnite sigurnosnu pločicu (33) u upravljač
(1) i učvrstite upravljač s pomoću matice M8 (28).
8. Stavite pokrov upravljača (35) u sredinu upravlja-
ča (1) dok se ne uglavi.
8.4 Spajanje kosilice s akumulatorom (sl. 7)
1. Oprezno skinite pokrov (c).
2. Međusobno spojite kabele (d) koji se nalaze ispod
njega radi spajanja kosilice s akumulatorom.
3. Kosilica je sada spremna za uporabu.
9. Prije stavljanja u pogon
m POZOR!
Prije stavljanja u pogon svakako kompletno
montirajte uređaj!
Prije svakog stavljanja u pogon na proizvodu pro-
vjerite:
• Ispravnost i cjelovitost zaštitnih naprava i reznog
sklopa
• Pritegnutost svih vijčanih spojeva
• Pokretljivost svih pokretnih dijelova.
Prije svakog stavljanja u pogon provjerite,
• jesu li rezni alat i cijeli rezni sklop (nož za košenje,
spojka noža, kočnica noža, svornjaci za učvršćiva-
nje, kućište mehanizma za košenje) ispravni. Na-
ročito valja obratiti pozornost na sigurnu učvršće-
nost, oštećenost i istrošenost.
• jesu li sigurnosne naprave ispravne i funkcioniraju
li ispravno.
• jesu li gume (tlak zraka, oštećenost, istrošenost) i
okviri ispravni. Valja provjeriti pritegnutost vijčanih
spojeva. Naročito valja obaviti sve radove održa-
vanja navedene u planu održavanja u rubrici "Prije
svakog stavljanja u pogon".
Prije uporabe uređaja zamijenite neispravne te sve
ostale istrošene i oštećene dijelove. Nečitljive ili ošte-
ćene obavijesti o opasnostima i upozorenjima na ure-
đaju potrebno je zamijeniti.
Po potrebi se obratite ovlaštenom distributeru.
www.scheppach.com
HR | 99
