EINSTELLUNGEN

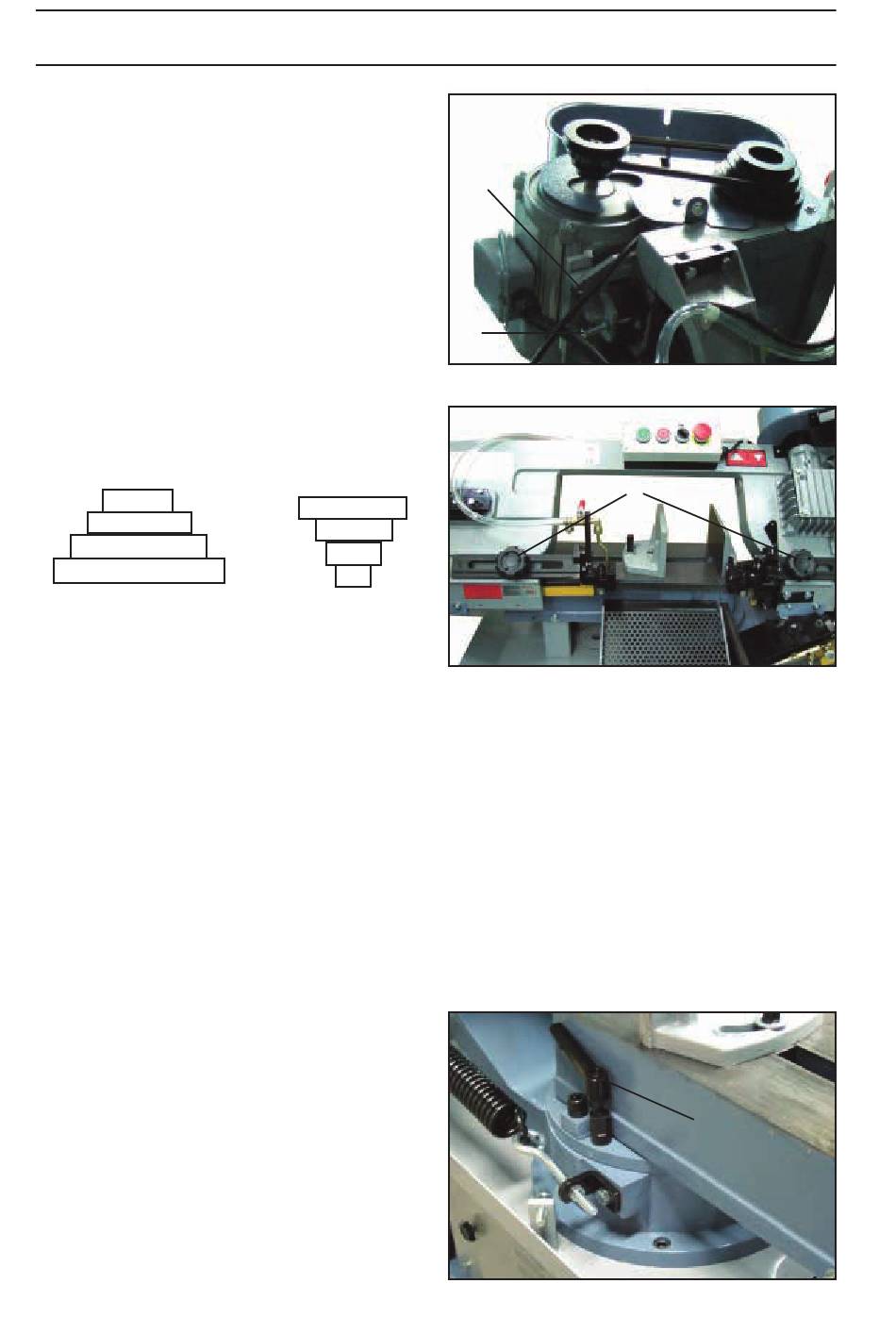

Bandgeschwindigkeit Einstellung
1. Die Maschine mittels Hauptschalter vom Stromnetz
trennen und den Riemendeckel öffnen.
2. Lösen Sie die Motorklemmschrauben (A, Fig 5).
3. Lösen Sie die Motorspannschrauben (B).
4. Legen Sie den Riemen in die gewünschte Position.
5. Spannen Sie dan Keilriemen mittels der Spann-
schraube (B) (Durchhang ca. 10 mm)
6. Ziehen Sie die Klemmschrauben (A) wieder fest und
schliessen Sie den Riemendeckel.
Geschwindigkeits-Tabelle m/Min.
Getriebepully
7. Stellen Sie den Hauptschalter auf Pos. I.
Bandführungsarm Einstellung
1. Die Maschine mittels Hauptschalter vom Stromnetz
trennen.
2. Die Drehknöpfe (A, Fig. 6) lösen. Die Bandführungs-
arme so nahe wie möglich ans Werkstück stellen.
3. Die Drehknöpfe (A) wieder festziehen. Den Netz-
strom mittels Hauptschalter wieder zuschalten.
Gehrungs-Einstellung
1. Die PROMAC Bandsäge Modell 917C / 917M kann
mittels Drehen des Sägearmes in Gehrungen von
45° bis 90° verstellt werden.
2. Den Jaccardhebel (A, Fig. 7) auf der Materialzu-
fuhrseite lösen, den Positionsbolzen ziehen und
durch drehen so feststellen, damit er nicht wieder
einrastet.
3. Den Sägearm in die gewünschte Gehrung schwen-
ken, welche auf der Skala abgelesen werden kann.
4. Den Jaccardhebel festziehen.
Hinweis: Der Drehschemel hat positive Einrastungen,
welche mit dem Positionsbolzen eingestellt werden
können.
10
Motorpully
65
45
33
22
A
B
Fig. 5
A
Fig. 6
Fig. 7
A
