EINSTELLUNGEN

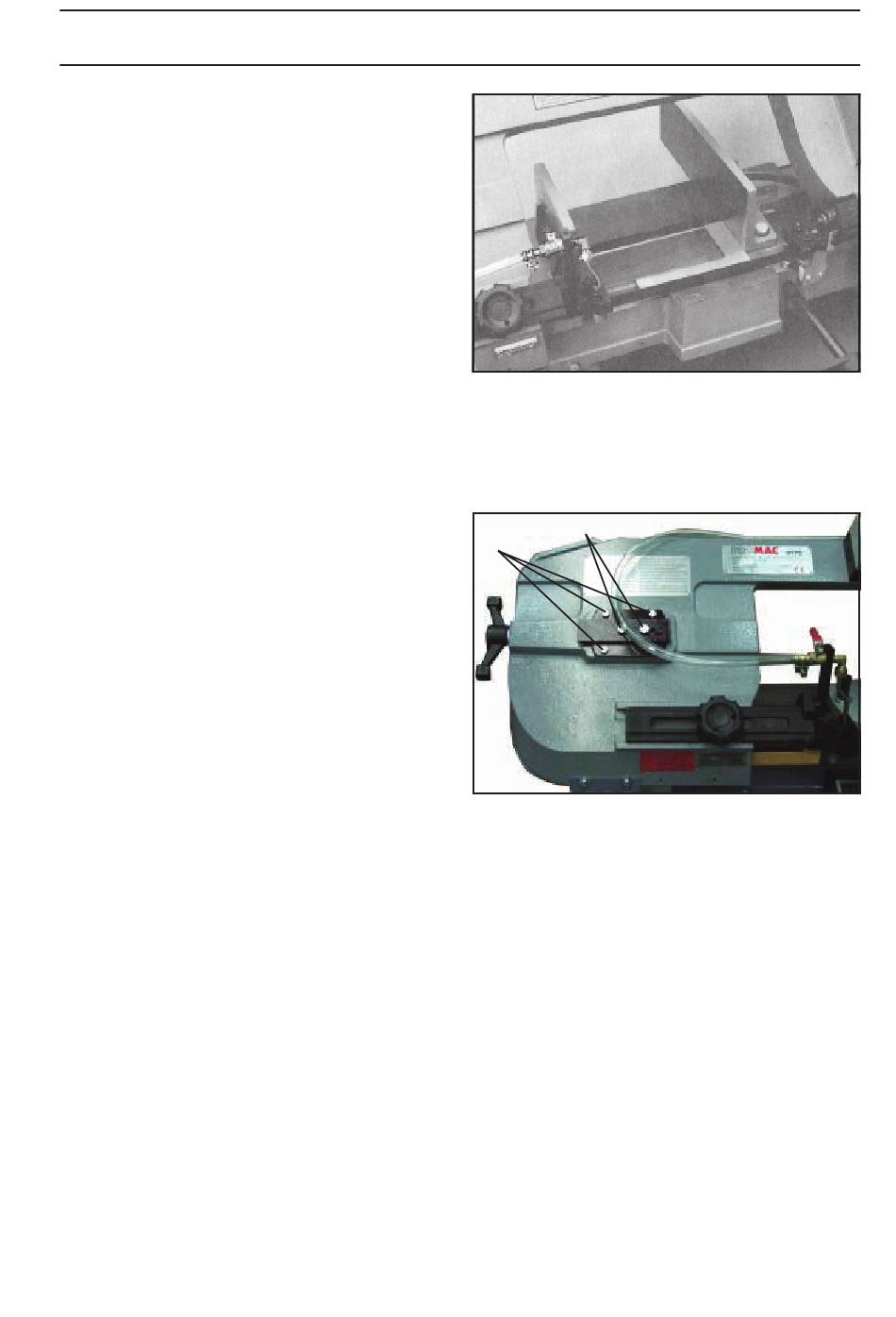

Parallelitätseinstellung Spannbacke-
Sägeband
1. Maschine mittels Hauptschalter vom Netz trennen.
2. Benützen Sie einen Winkel zur Kontrolle wie bei
Fig. 10 beschrieben.
3. Ist eine Korrektur nötig, die Schrauben des hinte-
ren Spannbacken lösen und diesen parallel zum
Sägeband stellen. Die Schrauben anziehen.
4. Maschine mittels Hauptschalter dem Stromnetz
zuschalten.
Bandlauf-Einstellung (Spur)
Die Bandlauf-Spureinstellung wurde im Werk vorge-
nommen und Bedarf im Normallfall keiner Regulierung.
Vor Aenderung dieser Einstellung zuerst ein neues
Sägeband montieren und kontrollieren, ob danach eine
Korrektur der Bandlauf-Spureinstellung nötig ist. Wenn
Spureinstellungen nötig sind, gehen Sie wie folgend
vor:
1. Den Sägearm in vertikale Stellung bringen und mit
dem Positionsventil gegen Absenken sichern.
2. Kontrollieren Sie die Sägebandführungen auf eine
korrekte Einstellung. (siehe Bandführungs-Einstel-
lung).
3. Den Sägebanddeckel öffnen.
4. Die Maschine starten und kontrollieren ob der Band-
rücken bis zum Anschlag des Bandrades läuft.
5. Die Schrauben (A, Fig. 11) lösen.
6. Die Einstellschraube (B) so verstellen, bis der Säge-
bandrücken sauber auf dem Bandradanschlag läuft.
7. Bei korrektem Bandlauf die Schrauben (A) wieder
festziehen.
Hinweis:
Nach Wartungsarbeiten immer die Funktio-
nalität der Schutzeinrichtungen überprüfen!
Fig. 10
B
A
Fig. 11
13
