RL100-2 /
Betriebsanleitung
lichen Verschleiß oder Verschmut-
zungen überprüfen, ggf. reinigen
oder verschmutzte/beschädigte und
verschlissene Teile austauschen.
— Falls erforderlich, Öl nachfüllen.
— Vollständige Inspektion durch Fach-
personal (oder den Hersteller) einmal
pro Jahr bzw. nach 500.000 Nietvor-
gängen
— Umfassende Kontrolle und Wartung
des Nietmechanismus
— Alle Teile auf Verschleiß kontrollie-
ren und ggf. austauschen
— Ölwechsel durchführen
Zum Reinigen des Werkzeugs dürfen
keine scharfen Reinigungsmittel oder
entzündliche Flüssigkeiten verwendet
werden!
Das Nietwerkzeug muss gereinigt und
vor der jeweiligen Verwendung auf mög-
liche mechanische Schäden untersucht
werden. Für eine längere Lagerung nach
Gebrauch wird das Werkzeug zunächst
gereinigt. Danach müssen alle äußeren
Metallteile mit einem Rostschutzmittel
dünn eingefettet werden.
14
17. Inspektion und Wartung

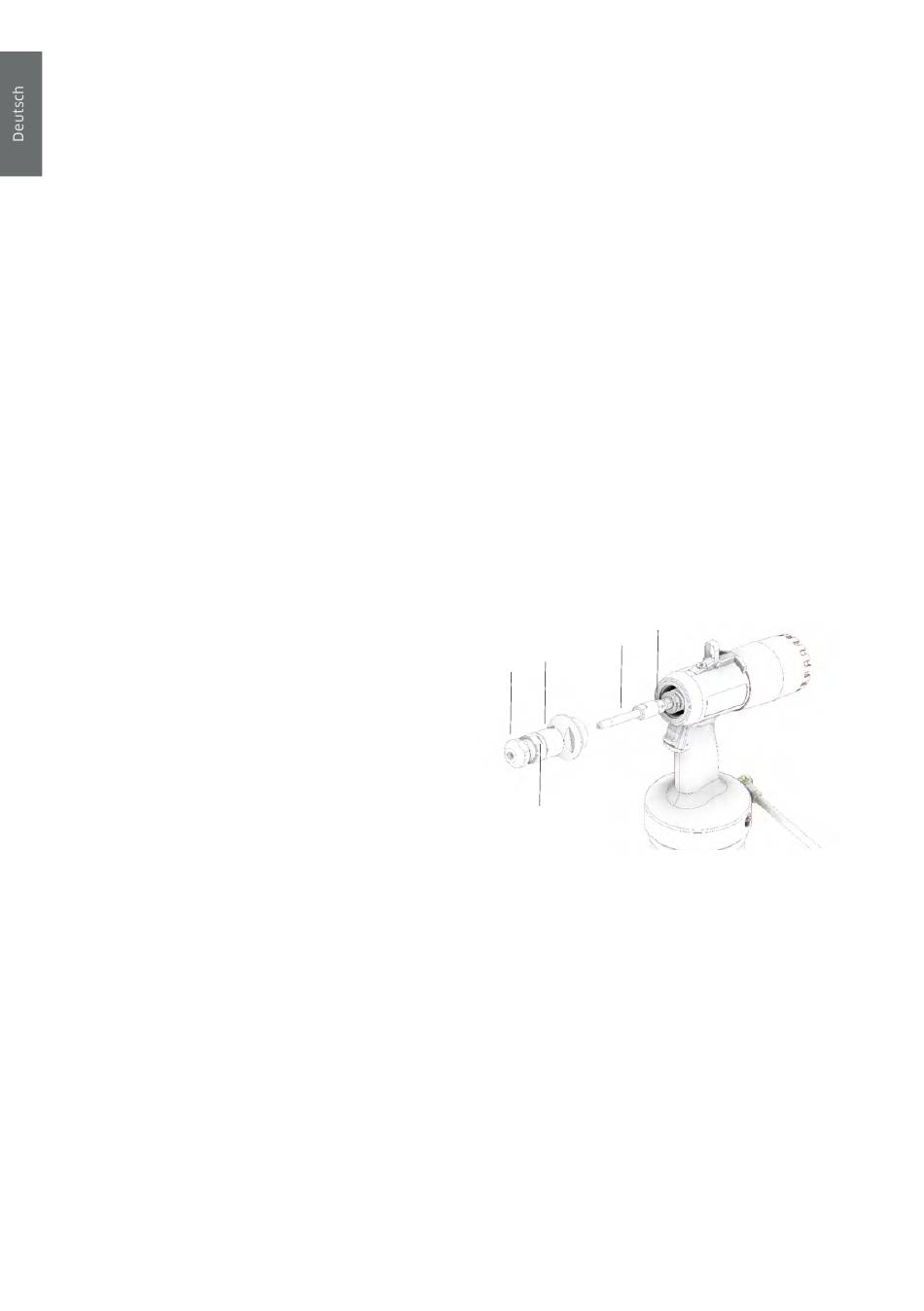

Mundstück wechseln
— Trennen Sie das Werkzeug von der
Druckluftversorgung.
— Tauschen Sie das Mundstück (6) und
die Vordere Hülse (4) jeweils mithilfe
eines Sechskantschlüssels SW27 bzw.
SW30 aus.
— Wird ein größeres oder kleineres
Mundstück (6) aufgesetzt, muss auch
der dazu passende Gewindedorn/
Innengewindedorn (5) verwendet wer-
den. Tauschen Sie ihn mithilfe eines
Sechskantschlüssels SW13.
5
4
6
6a
Nietdorn wechseln
— Trennen Sie das Werkzeug von der
Druckluftversorgung.
— Nehmen Sie das Mundstück (6) und
die Kontermutter (6a) von der Vorde-
ren Hülse (4) mithilfe von zwei Sechs-
kantschlüsseln SW27 ab.
— Entfernen Sie die Vordere Hülse (4)
mithilfe eines Sechskantschlüssels
SW30.
— Tauschen Sie den Gewindedorn (5)
mithilfe von zwei Sechskantschlüsseln
5a
Titgemeyer / 10370DE1122 / 1
