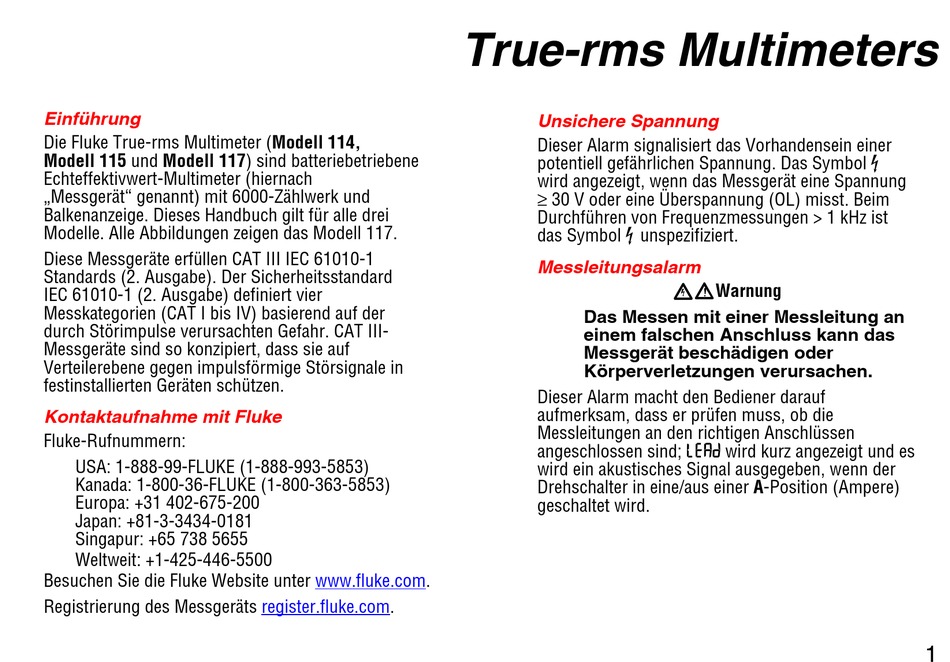

Fluke 114 Bedienungshandbuch Seite 3

Einführung
Die Fluke True-rms Multimeter (Modell 114,
Modell 115 und Modell 117) sind batteriebetriebene
Echteffektivwert-Multimeter (hiernach
„Messgerät" genannt) mit 6000-Zählwerk und
Balkenanzeige. Dieses Handbuch gilt für alle drei
Modelle. Alle Abbildungen zeigen das Modell 117.
Diese Messgeräte erfüllen CAT III IEC 61010-1
Standards (2. Ausgabe). Der Sicherheitsstandard
IEC 61010-1 (2. Ausgabe) definiert vier
Messkategorien (CAT I bis IV) basierend auf der
durch Störimpulse verursachten Gefahr. CAT III-
Messgeräte sind so konzipiert, dass sie auf
Verteilerebene gegen impulsförmige Störsignale in
festinstallierten Geräten schützen.
Kontaktaufnahme mit Fluke
Fluke-Rufnummern:
USA: 1-888-99-FLUKE (1-888-993-5853)
Kanada: 1-800-36-FLUKE (1-800-363-5853)
Europa: +31 402-675-200
Japan: +81-3-3434-0181
Singapur: +65 738 5655
Weltweit: +1-425-446-5500
Besuchen Sie die Fluke Website unter www.fluke.com.
Registrierung des Messgeräts register.fluke.com.
True-rms Multimeters
Unsichere Spannung
Dieser Alarm signalisiert das Vorhandensein einer
potentiell gefährlichen Spannung. Das Symbol Y
wird angezeigt, wenn das Messgerät eine Spannung
≥ 30 V oder eine Überspannung (OL) misst. Beim
Durchführen von Frequenzmessungen > 1 kHz ist
das Symbol Y unspezifiziert.
Messleitungsalarm
Das Messen mit einer Messleitung an
einem falschen Anschluss kann das
Messgerät beschädigen oder
Körperverletzungen verursachen.
Dieser Alarm macht den Bediener darauf
aufmerksam, dass er prüfen muss, ob die
Messleitungen an den richtigen Anschlüssen
angeschlossen sind; LEAd wird kurz angezeigt und es
wird ein akustisches Signal ausgegeben, wenn der
Drehschalter in eine/aus einer A-Position (Ampere)
geschaltet wird.
XWWarnung
1
