10 Projektierung

Kiesschicht / Drainagebereich (mindestens bis Frosttiefe)
Betonsockel
Wasserdurchlässiges Erdreich
Luftströmungsrichtung
1 Schutzrohr DN 150 für Kältemittelleitung
2 100 mm
(bei Montage einer Flachkonsole 180 mm)
3
mindestens 100 mm über dem Boden
mindestens 200 mm über der zu erwartenden Schneehöhe
83328101 1/2023-05 Ber
Montage- und Betriebsanleitung
Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A
10 Projektierung

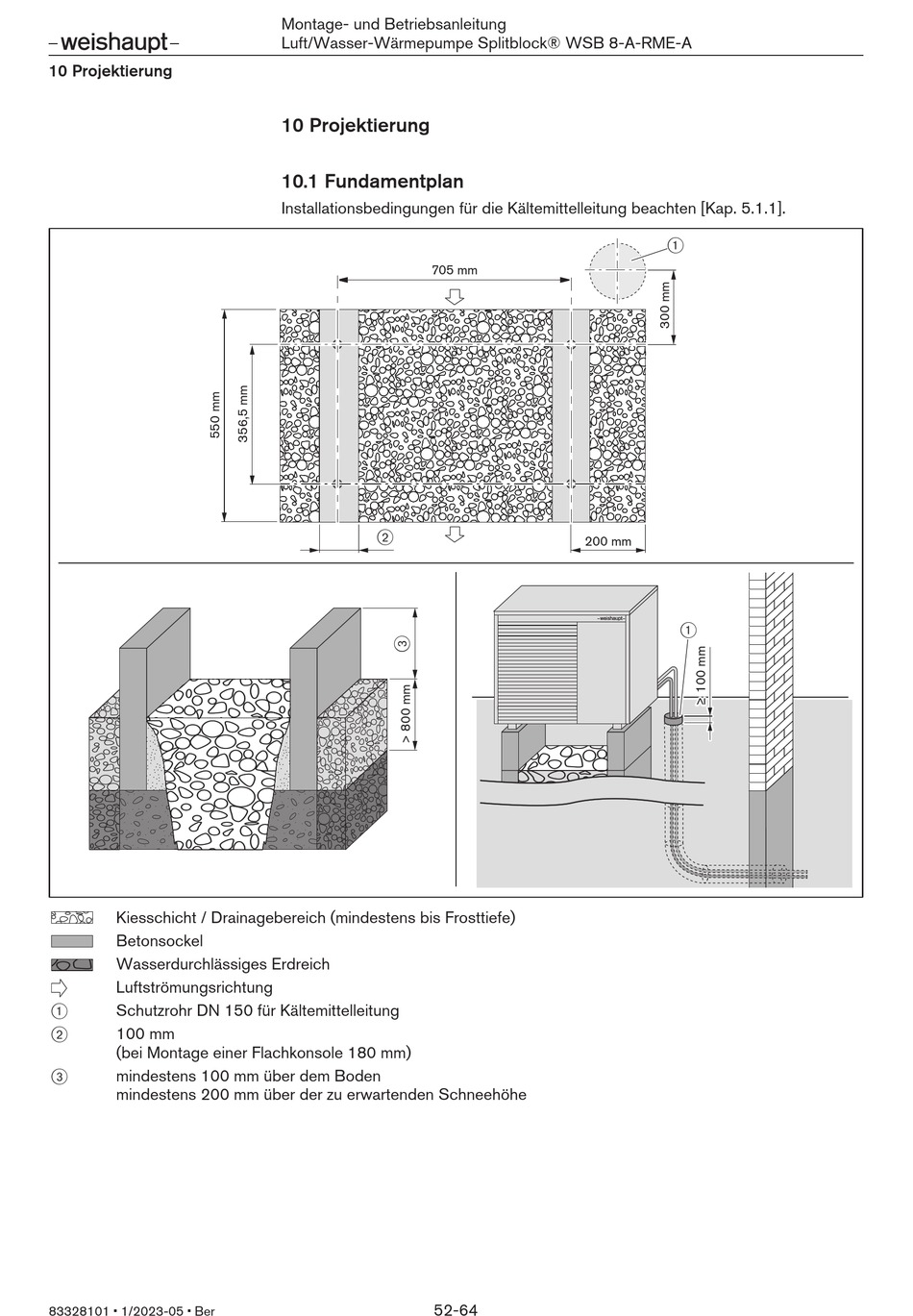

10.1 Fundamentplan

Installationsbedingungen für die Kältemittelleitung beachten [Kap. 5.1.1].
705 mm
2
52-64
1
200 mm
1
