83328101 1/2023-05 Ber
Montage- und Betriebsanleitung
Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A

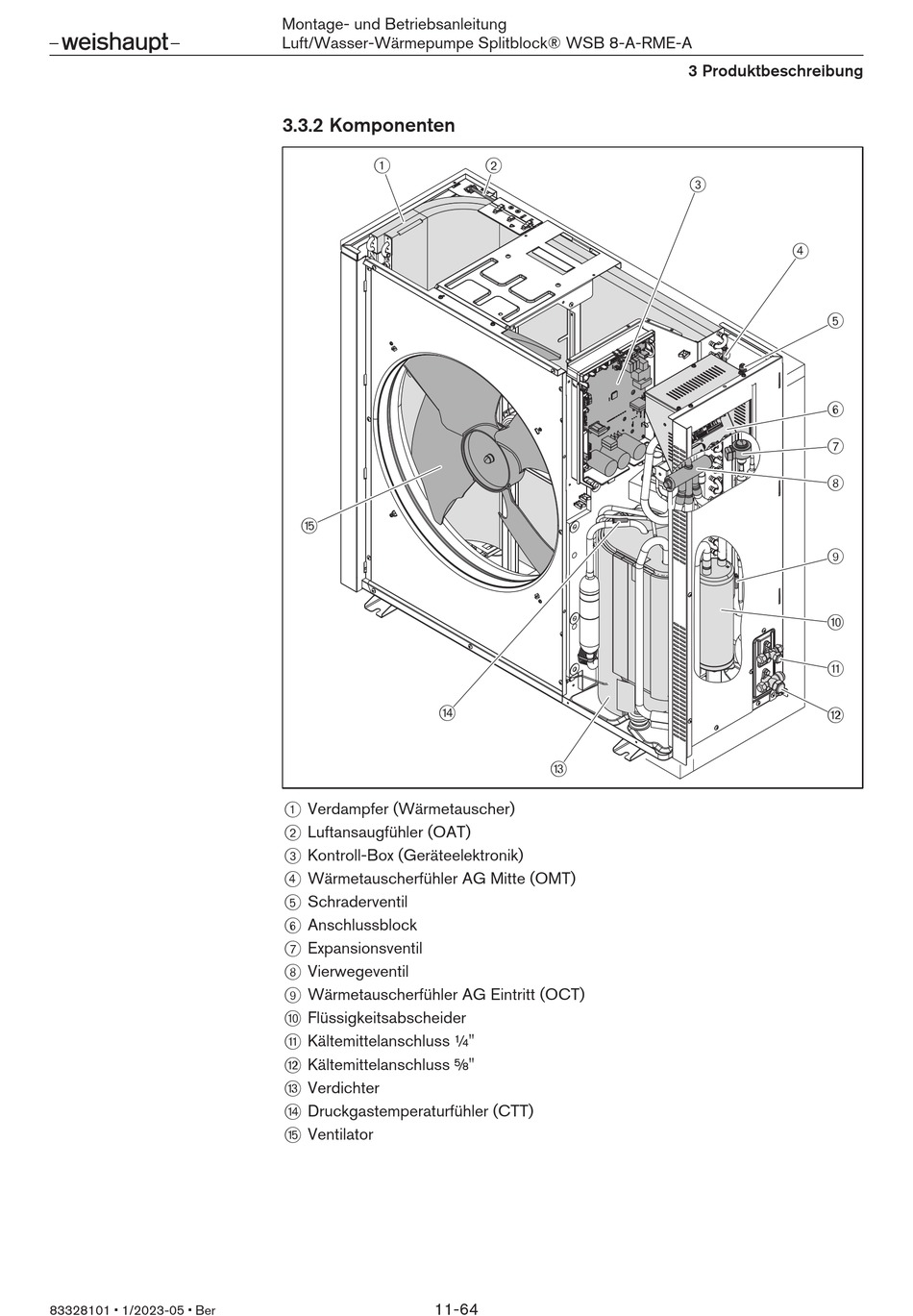

3.3.2 Komponenten

1
t
r
1 Verdampfer (Wärmetauscher)
2 Luftansaugfühler (OAT)
3 Kontroll-Box (Geräteelektronik)
4 Wärmetauscherfühler AG Mitte (OMT)
5 Schraderventil
6 Anschlussblock
7 Expansionsventil
8 Vierwegeventil
9 Wärmetauscherfühler AG Eintritt (OCT)
0 Flüssigkeitsabscheider
q Kältemittelanschluss ¼"
w Kältemittelanschluss ⅝"
e Verdichter
r Druckgastemperaturfühler (CTT)
t Ventilator
11-64
2
e
3 Produktbeschreibung
3
4
5
6
7
8
9
0
q
w
