7.5
Wechsel des Klappenmotors, Luft

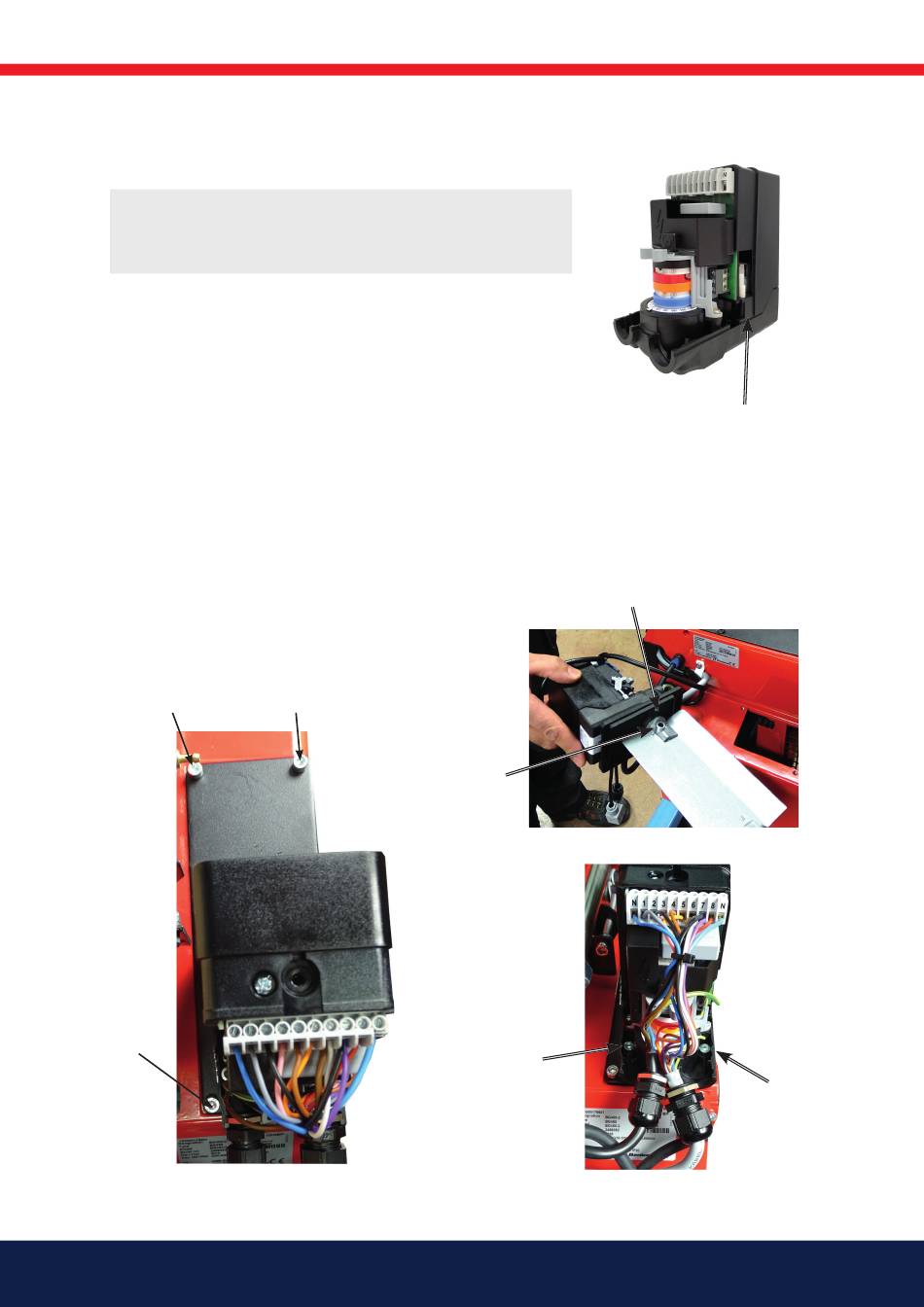

1.
Stromversorgung ausschalten und die Kraftstoffzufuhr schließen.
Vor dem Zugang zu elektrischen und kraftstoff führenden
!
Komponentent müssen alle Versorgungskreise getrennt
werden.
Die Anschlussposition der Kabel am Klappenmotor beachten.
2.
Kabel vom Klappenmotor lösen.
3.
Schrauben (H) lösen an der Befestigungsplatte des Klappenmotors.
4.
5.
Klappenmotor auskuppeln und auf ca. 60° drehen.
6.
Klappenmotor anheben.
7.
Schraube (G) lösen und Klappe von der Motorachse abnehmen.
8.
Schrauben (I) lösen, mit denen der Klappenmotor an der
Befestigungsplatte befestigt ist. Nocken des neuen Klappenmotors
entsprechend dem ausgetauschten Motor einstellen, siehe Kapitel
„Einstellung des Klappenmotors" und auf der Befestigungsplatte
montieren.
9.
Klappe an der Achse des Klappenmotor montieren. Es ist wichtig, dass
die Schraube senkrecht zur fl achen Oberfl äche der Achse steht.
10.
Klappenmotor und Befestigungsplatte wieder auf dem Lufteinlass
anbringen.
11.
Kabel am Klappenmotor anschließen.
12.
Stromversorgung einschalten und die Kraftstoffzufuhr öffnen.
13.
Brenner starten und Verbrennung prüfen/nachjustieren.
H
H
30
Bentone
H
Freigabetaste:
Durch Unterdrücken und Fest-
schnappen der Taste wird der
Motor freigegeben und die
Klappe kann einfach gedreht
werden. Diese Funktion
erleichtert bei Austauch des
Klappenmotors.
I
G
I
I
172 616 08-2 2022-11-24
