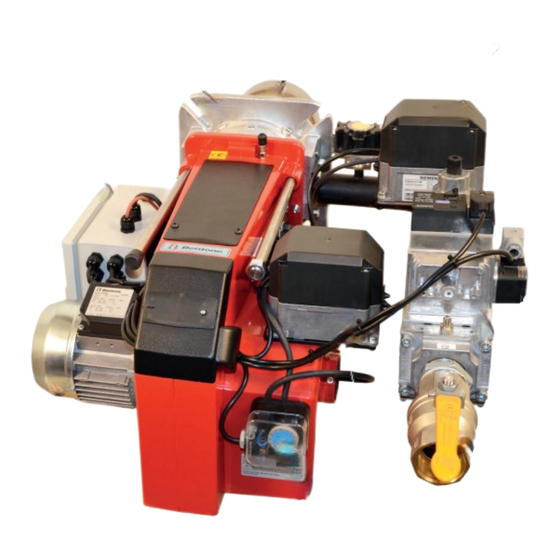

Bentone BG 450 Installations- Und Wartungsanleitung
Vorschau ausblenden
Andere Handbücher für BG 450:
- Bedienungsanleitung (33 Seiten) ,
- Installations- und wartungsanweisungen (49 Seiten) ,
- Installations- und wartungsanweisungen (48 Seiten)
Verwandte Anleitungen für Bentone BG 450
Inhaltszusammenfassung für Bentone BG 450
- Seite 1 178 126 76-1 04.04.2018 Providing sustainable energy solutions worldwide Installations- und Wartungsanleitung BG 450...
-
Seite 3: Inhaltsverzeichnis
________________________________________ 9.3 Bauteilliste __________________________________________________________ 2.2.5 Einsatzbereich __________________________________________ 9.3.1 Funktion LME... _________________________________________ 2.2.4 Technische Daten Brenner __________________________ 9.4 Steuerprogramm mit Fehlern; Fehlermodusanzeige LME 2.3 Beschreibung BG 450 __________________________________________ ..______________________________________________________________ 2.4 Gasdüse ____________________________________________________________ 9.4.1 Farbige Kennzeichnung ______________________________ 3. Allgemeine Hinweise _________________________________________________ 10. -
Seite 4: Allgemeine Informationen
• Zulässige Betriebstemperatur +10 bis + 60 °C. Max. 80 % relative Luftfeuchtigkeit, kondensationsfrei. • Der Installateur hat sicherzustellen, dass der Raum über ausreichende Luftzufuhr verfügt. • Der Raum muss alle vor Ort geltenden und für den vorgesehenen Verwendungszweck anwendbaren Richtlinien erfüllen. 172 516 01 2018-01-19 Bentone LMV J/K... -
Seite 5: Bei Gasgeruch Sind Folgende Maßnahmen Zu Ergreifen
Funken vermeiden. Das heißt weder Lichtschalter betätigen noch elektrische Geräte oder Mobiltelefone benutzen. Fenster und Türen öffnen. Gashahn schließen. Anwohner warnen. Keine Türklingeln benutzen. Gebäude evakuieren. Nach Evakuierung des Gebäudes den Installateur oder das Gasversorgungsunternehmen verständigen. 172 516 01 2018-01-19 Bentone LMV J/K... -
Seite 6: Wartungsplan Für Den Brenner
Kontrolle bei Anlieferung • Sicherstellen, dass die Lieferung vollständig ist und die Ware keine Transportschäden aufweist. • Falls die Lieferung nicht einwandfrei ist, ist der Lieferant zu benachrichtigen. • Transportschäden sind dem Spediteur zu melden. 172 516 01 2018-01-19 Bentone LMV J/K... - Seite 7 Bentone LMV J/K...
-
Seite 8: Technische Daten
Brennerrohr Brennerrohr Type Brennerrohr Maß A Maß B Maß C ø160 ø162 ø160 ø162 BG 450 ø160 ø162 *500 *640 **200 BG 450 2.2.1 Anschlussmaße am Kessel (Ø 210) Ø 255-290 Ø 170 BG 450 * Alle zuvor genannten Abmessungen sind Höchstmaße. Abweichende Maße je nach Komponentenzusammenstellung möglich. -
Seite 9: Leistungsbereich
BG, CZ, DE, EE, ES, FR, GR, HU, IS, 2R/3R IT, LU, LV, NO, PT, SI, All countries 20-360mBar AT, CH, CY, DK, FI, LT, RO, SE, 2H3B/P 20-360mBar GB, IE, 2H3P 20-360mBar NL, RO 2L3B/P 20-360mBar 2E3B/P 20-360mBar 2E(R)B 20-360mBar Bentone LMV J/K... -
Seite 10: Einsatzbereich
2.2.4 Einsatzbereich BG 450 120-550 kW Mbar Arbeitsfeld nicht überschreiten 2.2.5 Technische Daten Brenner EN 60335-2-102 Brenner nach IP20 Type BG 450 450W 230V 3,3A 50Hz Motor Die bevorzugte Hauptsicherung C10A motor Steuerleistung 230V 3,3A 50Hz 89 dBA ± 0,5 dBA Schallpegel Maße gemäß... -
Seite 11: Beschreibung Bg 450
2.3 Beschreibung BG 450 12,13 Bauteilliste Brennerrohr Lufteinlass Stellmotor Düsenstock Luftklappe Steuergerät Brennerl ansch Luftdruckwächter Stromanschluss Schaltgehäuse Impulsrohr MultiBloc Gasdruckwächter, max. Gasdruckwächter Gebläsegehäuse Umschalter, erhöhen- reduzieren Stauscheibe Umschalter, manual- Zündelektrode automatisch Ionisationselektrode Anzeigelampe Motor Schalter 0-I Gasanschluss Bentone LMV J/K... -
Seite 12: Gasdüse
2.4 Gasdüse Erdgas Propan Biogas (UV-sonde) Bentone LMV J/K... -
Seite 13: Allgemeine Hinweise
3.6 Inbetriebnahme der Anlage Verbrennungssteuerung Die Verbrennungsqualität wird mithilfe eines Abgasanalysegeräts geprüft. Brenner auf circa 20% Luftüberschuss gemäß Tabelle einstellen. Abgastemperatur prüfen. Wirkungsgrad berechnen. Zudem ist das tatsächliche Gasvolumen am Gaszähler zu prüfen, um eine ordnungsgemäße Speisung zu gewährleisten. Bentone LMV J/K... -
Seite 14: Montage
Regel direkt in den Brenner stecken. Andernfalls die mitgelieferten Steckverbinder verwenden. (Anschluss siehe „Elektrik“.) Falls ein anderer elektrischer Anschluss als der von Enertech empfohlene verwendet wird, besteht die Gefahr von Sachschäden und Verletzungen. Bentone LMV J/K... -
Seite 15: Armaturenschema
Filter Druckregler Manometer mit Absperrhahn Gasdruckwächter, mini Gasdruckwächter, maxi (optional) Hauptgasventil, 2-stuig Sicherheitsventil Dichtkontrolle Stellantrieb Luftdruckwächter Gasfeuerungsautomat LMV Entlüftungsleitung für Gasabgabe Pos. 5b,7: Komponenten die nach EN 676 nicht erforderlich sind. Erforderlich über1200 kW nach EN 676. Bentone LMV J/K... -
Seite 16: Hinweise Zur Handhabung Und Zum Anheben
4.6 Hinweise zur Handhabung und zum Anheben Option Die hier verwendeten Hebemittel sind als Ersatzteile erhältlich, Abbildung 1. Abbildung 1 Bentone LMV J/K... -
Seite 17: Installieren Des Brenners Im Kessel
(bei Bedarf ist die Ventileinheit zu lösen). Nach der Montage des Gaslanschs am Kessel lässt sich der Brennerkorpus mühelos in die obenliegenden Führungen einsetzen. Der Einbau des Brenners erfolgt in umgekehrter Reihenfolge zum Ausbau. Gasdichtigkeitsprüfung. Einbauposition Bentone LMV J/K... -
Seite 18: Gasdüseninspektion Vor Inbetriebnahme
Gasdüse und Gasl ansch nach dem erneuten Einsetzen der Düse richtig sitzt. Bei Brennerrohren in langer Ausführung muss die Gasdüse vom Verbindungsrohr entfernt und anschließend hinten in das Lüftergehäuse eingebracht werden (kesselseitig), um Wartungsarbeiten an Stauscheibe, Düse, Elektroden etc. zu ermöglichen. Bentone LMV J/K... -
Seite 19: Einstellen Des Brenners
Durch Linksdrehen öffnet man die Stauscheibe, wodurch der Druckabfall vermindert und somit mehr Luft in den Verbrennungsvorgang eingebracht wird. Durch Rechtsdrehen schließt man die Stauscheibe, wodurch der Druckabfall erhöht und somit weniger Luft in den Verbrennungsvorgang eingebracht wird. Bentone LMV J/K... -
Seite 20: Einstellung Der Gasmenge
Durch Unterdrücken und Festschnappen der Taste wird der Motor freigegeben und die Klappe kann einfach gedreht werden. Diese Funktion erleichtert bei Austauch des Klappenmotors Vollast (rot) Kleinlast (orange) Geschlossene Luftklappe (blau) Freigabetaste Die obere Lage Bemerk! ist die Standardposition Bentone LMV J/K... -
Seite 21: Berechnung Der Vorspülzeit
((Q · 1,2) / 3600) ((200 · 1,2)/3600) Beispiel B 9,5 · 5 285 Sekunden ((Q · 1,2) / 3600) ((500 · 1,2)/3600) 25 · 5 170 Sekunden Beispiel C ((Q · 1,2) / 3600) ((2200 · 1,2)/3600) Bentone LMV J/K... -
Seite 22: Bestimmung Der Gasmenge Für Die Anlage
Gasherkunft. Genaue Auskünfte zu Ihren konkreten Werten erhalten Sie bei Ihrem Gasversorgungsunternehmen. Geringerer Heizwert Hu unter Normalbedingungen 15°C und 1013,25 mbar EN676 Güteklasse Gas kWh/Nm MJ/Nm kcal/Nm Erdgas 34,02 8126 Erdgas 29,25 6986 Propan 24,6 88,00 21019 Butan 32,5 116,09 27728 Bentone LMV J/K... -
Seite 23: Beispiel Zur Berechnung Der Gasmenge (Erdgas G20)
Normalwerten abweichen, muss dies wie folgt berücksichtigt werden: Gastemperatur am Gaszähler [°C] Barometerwert [mbar] Gasdruck am Gaszähler [mbar] Berechneter Faktor zur Multiplikation mit Durchsatz in /h, um den tatsächlichen Gasdurchsatz in Nm /h zu erhalten. Tatsächlicher Durchsatz · 273+T 1013,25 Bentone LMV J/K... -
Seite 24: Berechnung Der Zugeführten Gasmenge
= Zeit, die der Brenner für den Verbrauch einer bestimmten Gasmenge benötigt. M = verbrauchte Gasmenge V = tatsächlicher Gasdurchsatz Berechnungsbeispiel: t = 1 min 10 s M = 330 dm (Liter) 0,33 m 1000 0,0194 h 3600 0,33 ≈ 17 m 0,0194 Bentone LMV J/K... -
Seite 25: Einstellen Des Luftdruckwächters
Leistungsbereich des Brenners durchlaufen. Dies ist erforderlich, um die zuverlässige Funktionstüchtigkeit des Brenners gewährleisten zu können. Treten Störungen oder Unterbrechungen auf, ist der Luftdruckwächter höchstwahrscheinlich zu knapp eingestellt. Schutzabdeckung befestigen, Schraube (Y). Bentone LMV J/K... -
Seite 26: Einstellen Des Min-Gasdruckwächters
Der Messwert beim Abschalten des Brenners durch den Min- Gasdruckwächter sollte ungefähr der Einstellung auf dem Min- Gasdruckwächter entsprechen. Die Toleranz auf dem Einstellrädchen des Min-Gasdruckwächters beträgt ca. ± 15%. Kugelventil öffnen. Manometer entfernen und Druckausgang (X) schließen. Dichtigkeitsprüfung durchführen. Schutzabdeckung befestigen, Schraube (Y). Bentone LMV J/K... -
Seite 27: Einstellung Des Überlastschutz-Gasdruckschalters
Überlastschutz-Gasdruckwächter durch Drehen des Einstellrädchens auf diesen Wert einstellen. Die Toleranz auf dem Einstellrädchen des Gasdruckwächters beträgt ca. ± 15 %. Manometer entfernen und Druckausgang (X) schließen. Schutzabdeckung befestigen, Schraube (Y). Dichtigkeitsprüfung durchführen. Einstellungsbereich: 2,5-50 mbar ÜB 5-150 mbar ÜB Bentone LMV J/K... -
Seite 28: Dungs Verhältnisregelung Mb-Vef Bo1
Anschluss G 1/8" PL Einstellschraube V Verhältnis PBr:PL (Vollast) Messanschluss 1/8" vor V1 (vor dem Druckregler) Anschluss Messung des Brennerdrucks nach V2 Einstellschraube Nullpunkt-korrektur N (Kleinlast) Sonstiges: Dichtkontrolle VPS 504 und Gasdruckwächter Max. können am Multibloc angeschlossen werden. Bentone LMV J/K... - Seite 29 - Die Impulsleitungen so kurz wie möglich halten. ∆ P Einstellmöglichkeiten Wirksamer Gebläsedruck Wirksamer Brennerdruck ∆ P ∆P Wirksamer Gebläsedruck max. = 100 mbar ∆ P ∆ P MB-VEF Einstellbereich Wirksamer Gebläsedruck N=+2 ∆pBr, min =0,5 mbar ∆P N=-2 , max. = 100 mbar Bentone LMV J/K...
-
Seite 30: Druckabgriffe
5.10.1 Druckabgriffe MB-VEF 420 1, 2, 3, 4, 5 Sulkuruuvi G 1/8 Mittausistukka 1,2,3,4,5 Verschlußschraube G 1/8 6,7,8 Impulsleitungen p 9 Meßstutzen 5.10.2 Elektrischer Anschluß [Nm] t ≤ 10 s [Nm] t ≤ 10 s Bentone LMV J/K... -
Seite 31: Service
Zündelektrode prüfen (Siehe Abschnitt Gasdüse). Bei Bedarf erneuern. Ionisationselektrode prüfen (Siehe Abschnitt Gasdüse). Bei Bedarf erneuern. Verbrennungsbaugruppe in umgekehrter Reihenfolge montieren. Brenner zusammenschieben und mit den Muttern (B) sichern. Eurostecker anschließen und Hauptschalter einschalten. Verbrennung prüfen bzw. nachjustieren. Bentone LMV J/K... -
Seite 32: Service Der Luftklappen
Stellmotor hierzu im Justierschlitz nach vorne bzw. hinten verschieben. Stellmotor so ixieren, dass dieser fast eingerastet ist, jedoch noch ein kleiner Luftspalt zum Lüftergehäuse vorhanden ist. Ansauggitter am Lufteintritt montieren. Brenner zusammenschieben und mit den Muttern (B) sichern. Verbrennung prüfen bzw. nachjustieren. Bentone LMV J/K... -
Seite 33: Austauschen Des Stellmotors, Luft
Klappenmotor und Befestigungsplatte wieder auf dem Lufteinlass einfach gedreht werden. Diese anbringen. Korrekten Anschluss der Klappenwelle und des Gelenkarms Funktion erleichtert bei Austauch sicherstellen. des Klappenmotors. Schließen Sie das Klappenmotorkabel an. Eurostecker anschließen und Stromversorgung einschalten. Verbrennung prüfen bzw. nachjustieren. Bentone LMV J/K... -
Seite 34: Kontrolle Der Flammenüberwachung Und Des Ionisationsstroms
Max. WS 100-300 mA Min. Strom für Min. GS 1,5 µA Flammenerkennung Erforderlicher Strom zur Min. GS 3 µA Sicherstellung einer Erkennung Möglicher Erkennungsstrom Max. GS 20 µA Betriebsanzeigelampe blinkt <5 µA GS grün Betriebsanzeigelampe leuchtet >5 µA GS grün Bentone LMV J/K... - Seite 35 Zusatzgerät AGQ3.xA27 verwendet werden. Um die Durchzündtendenz alternder UV-Röhren zu detektieren, wird ein UV-Test mit erhöhter Speisespannung an UV-Röhre nach Regelabschaltung bis Klemme 3 EIN durchgeführt, siehe Programmablauf Anschlussbild Messschaltung zur Messung des UV-Flammenstroms Messung am Flammenfühler QRA... Bentone LMV J/K...
- Seite 36 Maximaler Vibrationspegel 5,0 mm/s • Schrauben und Muttern auf korrektes Anzugsmoment prüfen • Kontrolle des Gebläserads auf Beschädigung und Kontaminierung. Austausch bei Verschmutzung / Unwucht • Kontrolle der Motorlager. Austausch bei Verschleiß Schraubloch mit Deckel für die Sensormontage verwenden Bentone LMV J/K...
-
Seite 37: Übergabe Der Anlage
• Ist der Gasfeuerungsautomat verriegelt oder der Motorschutz aktiviert? - Zurücksetzen. • Läuft die Umwälzpumpe? • Wird die Anlage mit Frischluft versorgt? • Wenn komplette Bauteile von einem anderen Hersteller sind als in diesem Handbuch angegeben, bitte Beilageblatt beachten. Bentone LMV J/K... - Seite 38 Bentone LMV J/K...
-
Seite 39: Elektrische Ausrüstung
• Der Hochdruckpressostat kann an der Anschlussleitung zwischen Multiblock und Brennerkopf installiert werden. Er fungiert in diesem Fall als Leistungswächter. • Die Installation blockiert den Brennerbetrieb und ein manueller Neustart ist erforderlich. Die Installation muss gemäß den geltenden Vorschriften ausgeführt werden. Bentone LMV J/K... -
Seite 40: Stromlaufplan Lme
9.2 Stromlaufplan LME Bentone LMV J/K... -
Seite 41: Bauteilliste
Funke fehlt oder nach dieser Zeitgrenze erlischt, wird der Gasfeuerungsautomat gesperrt. Betriebsstellung Stopp Der Betrieb des Brenners kann jetzt mit dem Regelschalter oder Thermostat gestoppt werden. Falls der Gasfeuerungsautomat blockiert ist. Rotes Licht im Gasfeuerungsautomaten leuchtet. Der Brenner wird durch Drücken der Rückstelltaste neu gestartet. Bentone LMV J/K... -
Seite 42: Steuerprogramm Mit Fehlern; Fehlermodusanzeige Lme
3 s 9.4.1.2 Begrenzung von Startwiederholungen LME 11 ... hat eine Funktion mit Startwiederholung, falls die Flamme nicht beim Anlauf erzeugt wird oder während des Betriebs erlischt. LME 11 … ermöglicht max. drei Wiederholungen während eines kontinuierlichen Startzyklus. Bentone LMV J/K... - Seite 43 Zum Wechsel des Schnittstellenmodus Rückstelltaste länger als 3 s drücken. Zur Rückkehr zur normalen Position Rückstelltaste länger als 3 s drücken. Wenn der Gasfeuerungsautomat in der Alarmposition ist, wird er durch Drücken der Rückstelltaste für 0,5-3 s zurückgestellt. Bentone LMV J/K...
-
Seite 44: Störungsmöglichkeiten Und Ursachen
Zündelektroden in Kontakt mit einander Einstellen oder mit Erde Porzellan an Zündelektroden gebrochen Zündelektrode(n)austauschen Kabelanschlüsse haben mangelhaften Den Kontakt verbessern Kontakt Zündkabel beschädigt Austauschen Zündtransformator beschädigt, keine Zündtransformator austauschen Spannung auf Sekundärseite Zündkabel und Ionisationskabel Vertauschen vertauscht Bentone LMV J/K... - Seite 45 Luftmenge verringern. Gasdruck zu niedrig Den Druck erhöhen. Mit Gasversorger in Verbindung treten. Bildung von Kondensation im Kessel und im Schornstein Rauchgastemperatur zu niedrig oder Rauchgastemperatur erhöhen Gasmenge zu klein durch Erhöhen der Gasmenge. Den Schornstein isolieren Bentone LMV J/K...
- Seite 46 Darf nicht mehr als 15 % unter die Nennspannung sinken. Falsche Einstellung oder defekter Luftdruckwächter einstellen.Wenn Luftdruckwächter defekt, austauschen. Funkenüberschlag in den Zünd- Austauschen elektroden Die Umgebungstemperatur des Wärmeisolieren, max. 60 °C Gasfeuerungsautomaten ist zu hoch Zündfunken zu schwach Zündtransformator überprüfen Bentone LMV J/K...
- Seite 47 Luftüberschuss bei Erdgas und Gasol Luft drosseln. (Propan, Butan) Luftmangel Zur Luft öffnen. Luftklappe des Belüftungsschachts überprüfen. Löcher in der Gasdüse mit Schmutz Reinigen verstopft Frischlufteinlass ungenügend Überprüfen und vergrößern. Krumme Flamme verursacht durch Brennkopf überprüfen und neu Brennkopfversatz einstellen. Bentone LMV J/K...
-
Seite 48: Konformitätserklärung
11. Konformitätserklärung... -
Seite 49: Allgemeine Hinweise Zum Gasbrenner
12. Allgemeine Hinweise zum Gasbrenner GASBRENNER Installation Die Normen und Anweisungen befolgen, die für Kontrollieren ob das Gas den richtigen dieInstallation von Gasbrennern gelten. Eingangsdruckhat. Beachten dass die elektrische Installation nach Kontrollieren ob die Abgasklappen des Kessels dengeltenden Vorschriften ausgeführt wird. offensind. -
Seite 50: Wartungs- Und Inspektionskarte
Wartungs- und Inspektionskarte Anlage Kessel Name: Typ: Leistung kW: Adresse: Brenner Typ: Leistung kW: Installiert von: Datum: Datum gas/h Gasdruck- Rauch- Ionisa- Druck Verbren- tions regler nungs- temp strom wirkungs- Feuer- Schorn- raum stein Messung Nach °C µ A mbar mbar grad % Kleine... - Seite 52 Enertech AB. P.O Box 309, SE-341 26 Ljungby. www.bentone.se, www.bentone.com...
