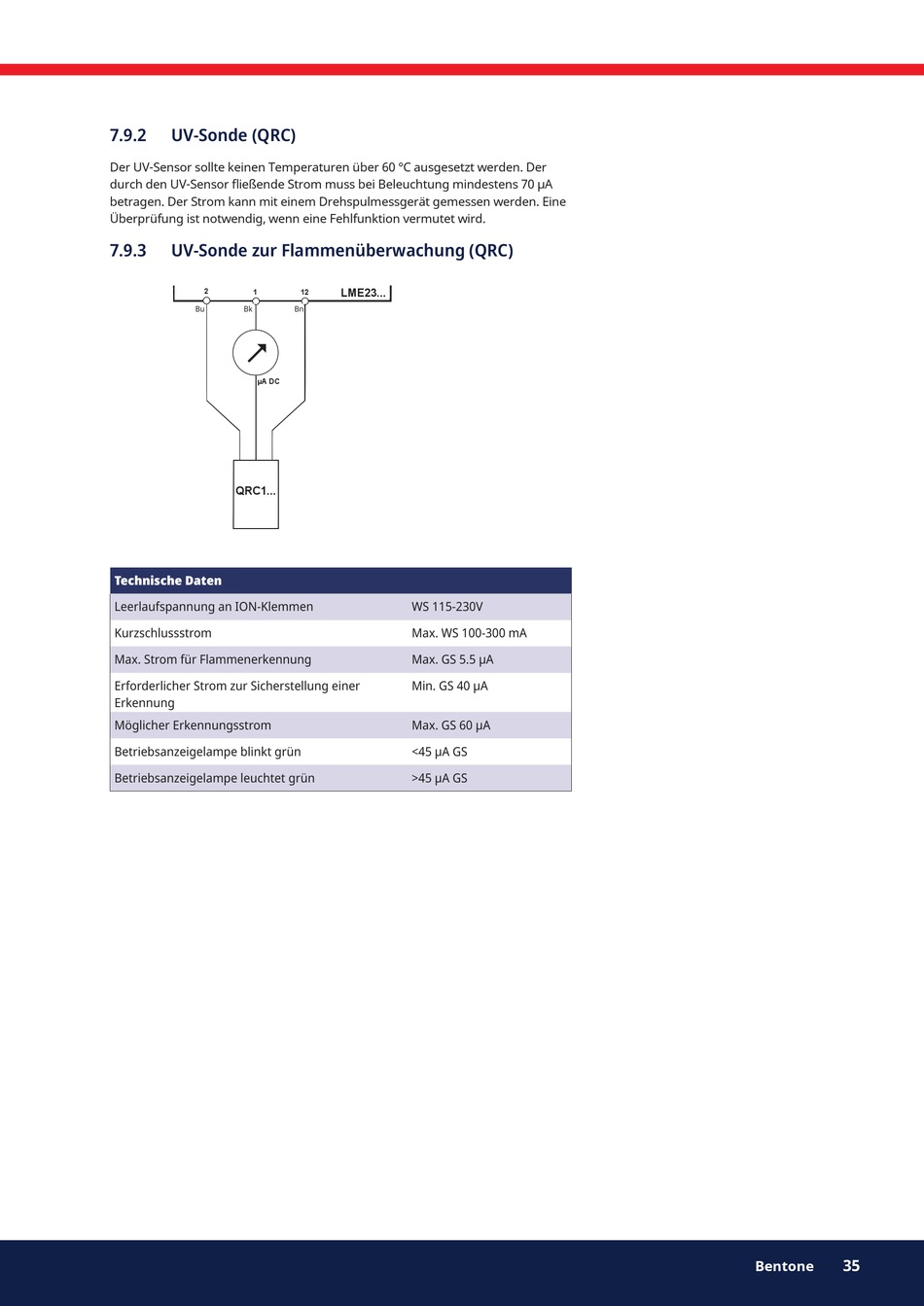

7.9.2
UV-Sonde (QRC)
Der UV-Sensor sollte keinen Temperaturen über 60 °C ausgesetzt werden. Der
durch den UV-Sensor fließende Strom muss bei Beleuchtung mindestens 70 µA
betragen. Der Strom kann mit einem Drehspulmessgerät gemessen werden. Eine
Überprüfung ist notwendig, wenn eine Fehlfunktion vermutet wird.
7.9.3
UV-Sonde zur Flammenüberwachung (QRC)
2
1
bl
sw
Bu
Bk
µA DC
QRC1...
Technische Daten
Leerlaufspannung an ION-Klemmen
Kurzschlussstrom
Max. Strom für Flammenerkennung
Erforderlicher Strom zur Sicherstellung einer
Erkennung
Möglicher Erkennungsstrom
Betriebsanzeigelampe blinkt grün
Betriebsanzeigelampe leuchtet grün
12
LME23...
br
Bn
WS 115-230V
Max. WS 100-300 mA
Max. GS 5.5 µA
Min. GS 40 µA
Max. GS 60 µA
<45 µA GS
>45 µA GS
35
