D E

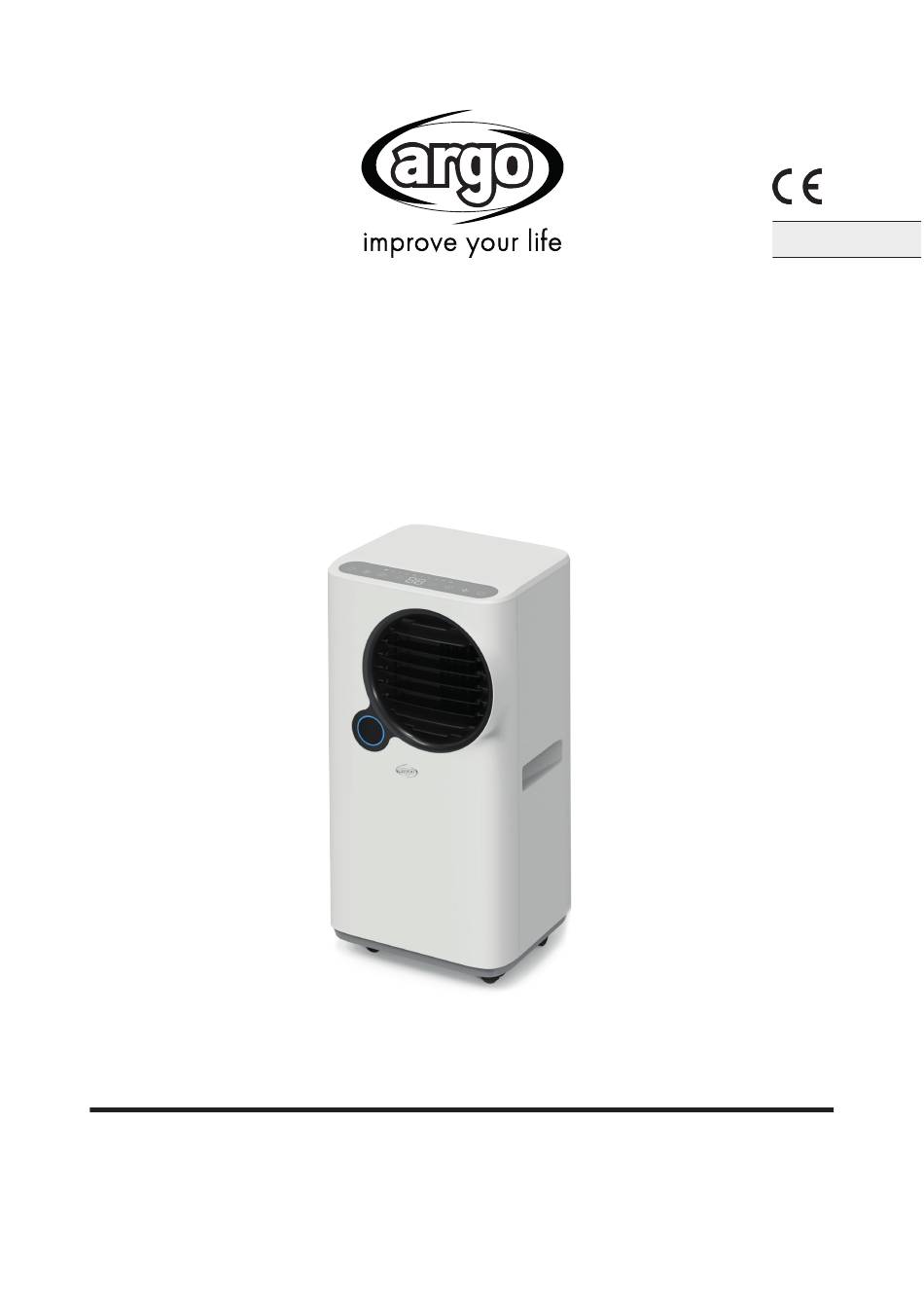

N IK K O
MO BI L ES KL I MAG ERÄ T ( R A U M K L IM A GER Ä T)
GEBRAUCHSANLEITUNG
Lesen Sie die vorliegende Gebrauchsanleitung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen
oder warten. Halten Sie alle Sicherheitshinweise sorgfältig ein: Eine Nichtbeachtung kann zu Unfällen und
oder Schäden führen. Bewahren Sie diese Anleitung für zukünftiges Nachschlagen gut auf.
V 05/23
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Argo NIKKO
Inhaltszusammenfassung für Argo NIKKO
- Seite 1 N IK K O MO BI L ES KL I MAG ERÄ T ( R A U M K L IM A GER Ä T) GEBRAUCHSANLEITUNG Lesen Sie die vorliegende Gebrauchsanleitung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen oder warten.
-
Seite 2: Das Kältemittel R290
Das Innengerät ist mit brennbaren Lesen die Anweisungen vor der Installation und Verwendung Gas R290 eingefüllt. des Geräts. Lesen Sie vor der Installation des Wenden Sie sich für Reparaturen immer an ein Geräts das Installationshandbuch. autorisiertes Servicecenter und befolgen Sie strikt den Inhalt des Servicehandbuchs. -
Seite 3: Allgemeine Betriebs- Und Sicherheitshinweise
ALLGEMEINE BETRIEBS- UND SICHERHEITSHINWEISE • Dieses Gerät ist ein lokal Klimagerät für den häuslichen Gebrauch. • Verwenden Sie dieses Klimagerät nur im Rahmen der in diesem Handbuch beschriebenen Anweisungen. • Vergewissern Sie sich, dass die Stromversorgung der erforderlichen Spannung entspricht (220-240V~50Hz). •... - Seite 4 oder auf dem Bedienfeld. • Stellen Sie das Klimagerät nicht in Räumen auf, in denen es Wasserspritzern ausgesetzt sein könnte (z. B. Waschküche oder Wäscherei). • Prüfen Sie vor jeder Reinigung oder dem Umstellen des Gerätes, ob der Stecker aus der Steckdose gezogen ist. •...
- Seite 5 einem anderen Hindernis aufgestellt werden; die Fläche muss eben und stabil sein, um das Austreten von Wasser zu vermeiden. • Das Klimagerät verfügt über ein Sicherheitssystem zum Schutz des Verdichters vor Überlastung: Es erlaubt nur dann den Start des Verdichters, wenn mindestens 3 Minuten seit der vorherigen Ausschaltung vergangen sind.
-
Seite 6: Beschreibung Des Geräts
BESCHREIBUNG DES GERÄTS 1. Schalttafel 9. Kondensatablaufloch (Kühlbetrieb) 2. Seitlicher oberer Lufteinlass 10. Kabelrolle 3. Griff 11. Luftfilter 4. Räder 12. Anschluss des Auspuffrohrs 5. Vertikale Luftzufuhrklappen 13. Filter des Anschlusses der Abluftleitung 6. Horizontale Luftauslassklappen 14. Kondensatablaufloch (Entfeuchtungsmodus) 7. Betriebsart farbiger LED-Ring 15. -
Seite 7: Gebrauch Des Gerätes Mit Endanschluss Für Fenster
INBETRIEBNAHME DES GERÄTES Öffnen Sie die Verpackung und nehmen Sie den Karton heraus. Packen Sie das Gerät und alle mitgelieferten Teile aus (siehe nachstehende Zeichnung). HEATING TEMP TEMP WIFI °C/°F Passend zum Auftragen Schlauch Flache Klemmverschraubung Fernbedienung auf der Einheit, zu der der Vertreibung dazwischen gestellt werden Auspuffrohr anschließen... -
Seite 8: Gebrauch Des Gerätes Mit Fensteradapter
GEBRAUCH DES GERÄTES MIT FENSTERADAPTER 1. Um das Loch in das Glas zu bohren, empfiehlt es sich auch, das Bullaugen-Zubehör zum Glaser zu bringen (Fig. 2. Setzen Sie das Bullauge in das Fenster ein (Fig. 2). 3. Stecken Sie den Rundanschluss für das Bullauge-Kit in den einziehbaren Schlauch und führen Sie den einziehbaren Schlauch mit dem Rundanschluss ohne Kappe in das Bullauge ein (Fig. -
Seite 9: Betriebsmodi Des Geräts
BETRIEBSMODI DES GERÄTS Dieses Gerät kann zum Kühlen, Entfeuchten und Lüften verwendet werden. Lassen Sie das Gerät vor Gebrauch mindestens zwei Stunden in aufrechter Position stehen. Stecken Sie das Netzkabel in eine geeignete Steckdose (220-240~V). Legen Sie die Batterien unter Beachtung der Polaritäten in die Fernbedienung ein. -
Seite 10: Automatikmodus
HINWEIS: Das Klimagerät kühlt den Raum nicht, wenn es in der Funktion Entfeuchten arbeitet. Wenn das Gerät als Entfeuchter benutzt wird, muss der Abluftschlauch nicht angeschlossen werden. Lassen Sie für eine maximale Entfeuchtung den Abluftanschluss auf der Rückseite frei, sodass das Gerät die Luft direkt in den Raum ausstoßen kann. -
Seite 11: Funktionsprüfung
Verschlusskappe des Lochs Manueller Kondenswasserablass Kontinuierlicher Kondenswasserablass (Kühlen) (Entfeuchtung) FUNKTIONSPRÜFUNG MIT DER FERNBEDIENUNG So legen Sie Batterien in die Fernbedienung ein Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung, schieben Sie die Abdeckung in Pfeilrichtung, um sie zu öffnen. Legen Sie die Batterien in die Fernbedienung ein und achten Sie dabei auf die richtige Polung. - Seite 12 Um das Verletzungsrisiko zu verringern: • Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. • Batterien nicht erhitzen, öffnen, durchstechen, schneiden oder ins Feuer werfen. • Mischen Sie keine alten und neuen Batterien oder Batterien unterschiedlichen Typs • Lassen Sie keine Metallgegenstände liegen, die mit den Batteriepolen in Kontakt kommen und sich daher erhitzen und/oder Verbrennungen verursachen könnten.
-
Seite 13: Power Taste
STEUERUNG MIT BEDIENFELD Kühlung Block Entfeuchtung Voller Kind Wassertank Niedrig Auto Belüftung Swing Timer Auto Hoch Anzeige 3.MODE 2.SPEED 1.POWER 6.BLOCK 5.TIMER 4.UP/DOWN 7.SWING KIND 1. POWER Taste 6. BLOCK KIND Taste 2. SPEED Taste 7. SWING Taste 3. MODE Taste 4. - Seite 14 Der LED-Ring auf der Vorderseite des Geräts ändert seine Farbe entsprechend der gewählten Betriebsart: - Kühlung (Cool): blau - Entfeuchtung (trocken): weiß - Belüftung (Lüfter): Grün In der Betriebsart Entfeuchten (DRY) ist die Wahl der Lüftergeschwindigkeit nicht möglich. Drücken Sie auf der Fernbedienung die Mode-Taste, um die Betriebsart in der folgenden kreisförmigen Reihenfolge auszuwählen: Kühlen (Cool), Entfeuchten (Dry), Ventilation (Fan), Automatik (AUTO).
-
Seite 15: Schlaffunktion
FUNKTIONEN, DIE NUR ÜBER DIE FERNBEDIENUNG AKTIVIERT WERDEN KÖNNEN SCHLAFFUNKTION Drücken Sie diese Taste auf der Fernbedienung 3 Sekunden lang, um die Sleep-Funktion zu aktivieren, die Beleuchtung des Bedienfelds wird gedimmt. Um diese Funktion zu deaktivieren, halten Sie die Sleep-Taste erneut 3 Sekunden lang gedrückt oder drücken Sie die Mode-Taste oder die POWER-Taste. -
Seite 16: Wartung Und Pflege
WARTUNG UND PFLEGE ACHTUNG! Ziehen Sie den Stecker aus der Steckdose, bevor Sie mit jeder Reinigungs- oder Wartungstätigkeit beginnen. 1. Reinigung der Luftfilter Der Luftfilter muss mindestens alle zwei Betriebswochen überprüft werden. Der Betrieb mit verschmutzten oder verstopften Filtern führt immer zu einer Verringerung der Effizienz der Klimaanlage und kann Filter ernsthafte Probleme verursachen. -
Seite 17: Empfehlungen Für Maximalen Komfort Und Geringen Stromverbrauch
EMPFEHLUNGEN FÜR MAXIMALEN KOMFORT UND GERINGEN STROMVERBRAUCH STELLEN SIE BITTE SICHER, dass: • die Ansaug- und Austrittsgitter des Gerätes stets frei sind; • die Luftfilter stets sauber sind; ein verschmutzter Filter verringert den Luftdurchgang und reduziert die Leistungsfähigkeit des Gerätes; •... -
Seite 18: Vorsichtsmassnahmen Für Den Spezialisten
VORSICHTSMASSNAHMEN FÜR DEN SPEZIALISTEN Haltungsanforderungen für die Wartung (Reparaturen sollten nur von Fachleuten durchgeführt werden). • Jede Person, die an der Arbeit oder Unterbrechung eines Kältemittelkreislaufs beteiligt ist, muss im Besitz eines gültigen Zertifikats einer akkreditierten Bewertungsstelle der Branche sein, das ihre Kompetenz zum sicheren Umgang mit Kältemitteln gemäß... - Seite 19 Spezifikationen aufweisen. Die Wartungs- und Servicerichtlinien des Herstellers sollten immer befolgt werden. Wenden Sie sich im Zweifelsfall an die technische Abteilung des Herstellers. Bei Installationen mit brennbaren Kältemitteln sind folgende Kontrollen durchzuführen: • Die tatsächliche Kältemittelfüllung richtet sich nach der Größe des Raums, in dem die kältemittelhaltigen Teile installiert sind;...
- Seite 20 • Lecksuchmethoden Die folgenden Lecksuchmethoden gelten für alle Kältemittelsysteme als akzeptabel. Elektronische Lecksucher können verwendet werden, um Kältemittellecks zu erkennen, aber bei brennbaren Kältemitteln kann die Empfindlichkeit nicht ausreichend sein oder eine Neukalibrierung erforderlich sein. (Erkennungsgeräte müssen in einem kältemittelfreien Bereich kalibriert werden.) Stellen Sie sicher, dass der Detektor keine potenzielle Zündquelle ist und für das verwendete Kältemittel geeignet ist.
- Seite 21 • Der Wiederherstellungsprozess wird jederzeit von einer sachkundigen Person überwacht; • Rückgewinnungsgeräte und -flaschen entsprechen den entsprechenden Normen. 4. Wenn möglich, das Kältemittelsystem entleeren. 5. Wenn kein Vakuum möglich ist, stellen Sie einen Verteiler her, damit das Kältemittel aus den verschiedenen Teilen des Systems entfernt werden kann.
- Seite 22 www.argoclima.com Argoclima übernimmt keine Verantwortung für Fehler oder Ungenauigkeiten im Inhalt dieses Handbuchs und behält sich das Recht vor, jederzeit und ohne Vorankündigung Änderungen an diesem Handbuch vorzunehmen, die für technische oder kommerzielle Anforderungen als angemessen erachtet werden. V 05/23...
