Futech Drill Pointer 2 Bedienungsanleitung

Bohrlochmarkierer
Vorschau ausblenden
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen

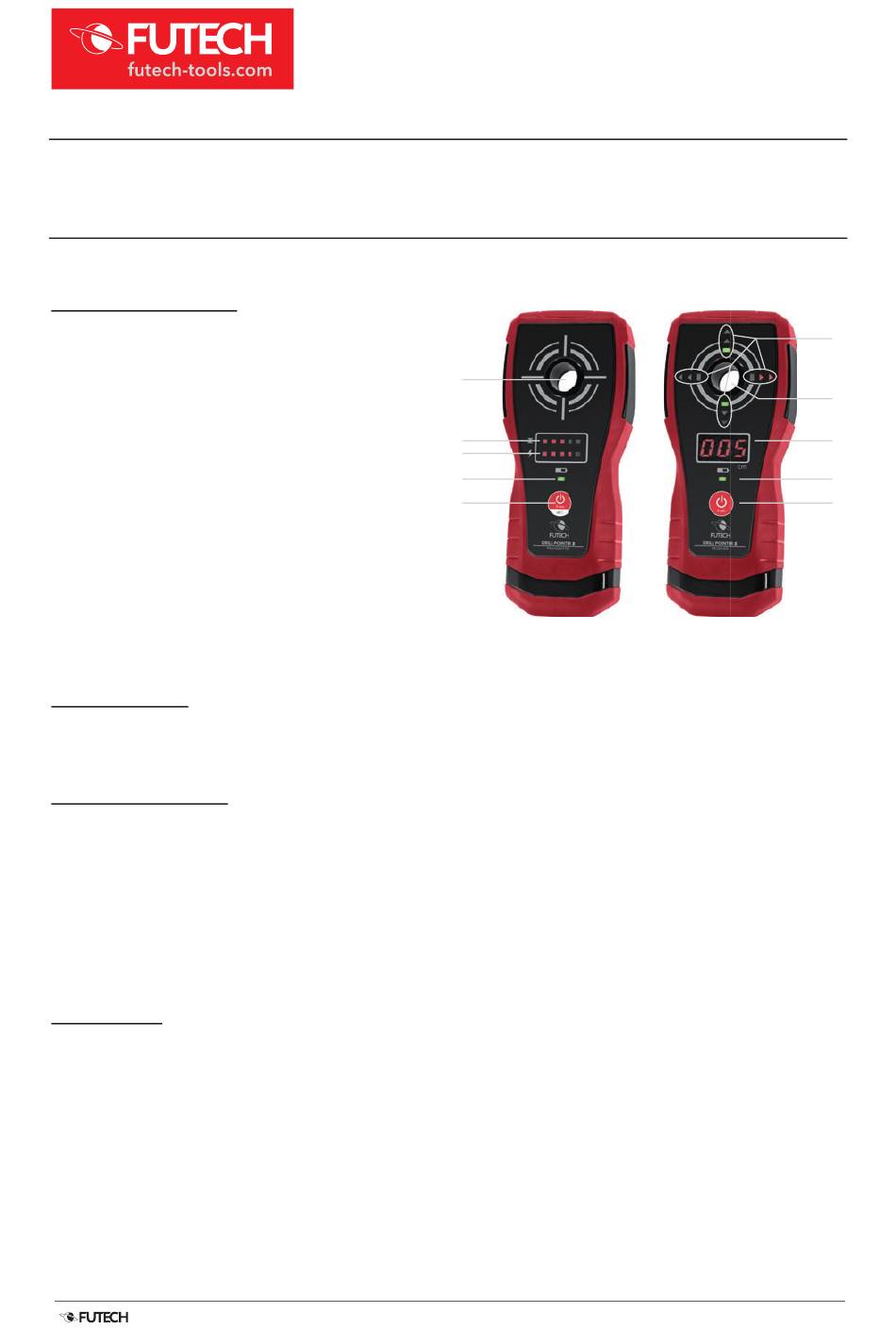

BEDIENUNGSANLEITUNG [DE]
570.15S – Drill Pointer 2 (Bohrlochmarkierer)
BESCHREIBUNG
1. Markierungshilfeloch
2. Ein-/Aus-Taste
3. LED-Anzeige zur Metalldetektion
4. LED-Anzeige für die Ermittlung von
Wechselspannungen
5. Betriebsanzeige
6. Markierungshilfeloch
7. Ein-/Aus-Taste
8. LED-Anzeige mit rotem Pfeil/grünem
Rechteck
9. Bildschirm
10. Betriebsanzeige
SICHERHEIT
Bitte lesen Sie die vollständigen Sicherheitshinweise in der mit diesem Gerät gelieferten Broschüre.
ERSTNUTZUNG
Entfernen Sie alle vorhandenen Schutzfolien.
Um den Sender (transmitter) und den Empfänger (receiver) zu unterscheiden, schauen Sie auf den
unteren Bereich der Vorderseite beider Geräte. Dort befindet sich der Name des Gerätes. Der
Empfänger unterscheidet sich außerdem durch die vorhandene LED-Anzeige.
BATTERIE
Batterietyp für Empfänger: 3 x 1,5 V AAA Batterien
Batterietyp für Sender: 3 x 1,5 V AAA Batterien
Wenn die Stromanzeige am Sender oder Empfänger blinkt, ist die Batterieleistung nicht hoch
genug und muss ausgetauscht werden.
Stellen Sie vor dem Batteriewechsel sicher, dass das Gerät ausgeschaltet ist. Entfernen Sie die
Schraube in der Batterieabdeckung und entfernen Sie die Abdeckung. Ersetzen Sie die Batterien
HANDBUCH 570.15S – DRILL POINTER 2 [DE]
TRANSMITTER
1
3
4
5
2
RECEIVER
8
6
9
10
7
V1.0 – 10.2022
1

Werbung

loading

Verwandte Anleitungen für Futech Drill Pointer 2

Inhaltszusammenfassung für Futech Drill Pointer 2

  • Seite 1 Stellen Sie vor dem Batteriewechsel sicher, dass das Gerät ausgeschaltet ist. Entfernen Sie die Schraube in der Batterieabdeckung und entfernen Sie die Abdeckung. Ersetzen Sie die Batterien HANDBUCH 570.15S – DRILL POINTER 2 [DE] V1.0 – 10.2022...
  • Seite 2 Entfernen Sie den Empfänger und den Sender von der Wand, dem Boden oder der Decke. Hinweis: Stellen Sie vor dem Bohren an Wand oder Decke sicher, dass sich keine Kabel, Rohre, HANDBUCH 570.15S – DRILL POINTER 2 [DE] V1.0 – 10.2022...
  • Seite 3 Sie dann den Empfänger, um die Position des Senders auf der anderen Seite der Wand zu bestimmen. Wenn die Löcher von Sender und Empfänger aufeinander ausgerichtet sind, machen Sie eine Markierung in der Mitte des Loches vom Empfänger. HANDBUCH 570.15S – DRILL POINTER 2 [DE] V1.0 – 10.2022...
  • Seite 4 Wenn der Sender ein Metallobjekt erkennt, zeigen die LED-Anzeigen für die Metallerkennung [3] dies an. Je näher sich der Sender an einem Metallobjekt befindet, desto mehr LED-Lichter leuchten auf. Hinweise: Größe, Tiefe, Material, Orientierung oder Oxidationsgrad des Metallobjekts beeinflussen auch die Detektionsergebnisse. HANDBUCH 570.15S – DRILL POINTER 2 [DE] V1.0 – 10.2022...

  • Seite 5: Wartung

    WARTUNG Reinigen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und einem mildem Reinigungsmittel. Verwenden Sie keine Schleifmittel oder Lösungsmittel. Verwenden Sie das Gerät erst, wenn es vollständig trocken ist. HANDBUCH 570.15S – DRILL POINTER 2 [DE] V1.0 – 10.2022...

  • Seite 6: Technische Angaben

    Bandbreite: 0,05 MHz Empfänger-Kategorie: 3 Stromversorgung 3x 1,5 V Alkaline AAA Größe 178 x 75 x 30 mm Gewicht Ca. 256 g (inkl. Batterien) (* @ Temperatur 21 °C, Wandstärke 200 mm) HANDBUCH 570.15S – DRILL POINTER 2 [DE] V1.0 – 10.2022...
