Verwandte Anleitungen für Futech DM3540
Inhaltszusammenfassung für Futech DM3540
- Seite 1 BENUTZER DE DEUTSCH HANDBUCH Handbuch in Ihrer DM3540 ENTFERNUNGSMESSER - 40M Sprache? DM3560 ENTFERNUNGSMESSER - 60M Siehe Rückseite...
-
Seite 2: Übersicht

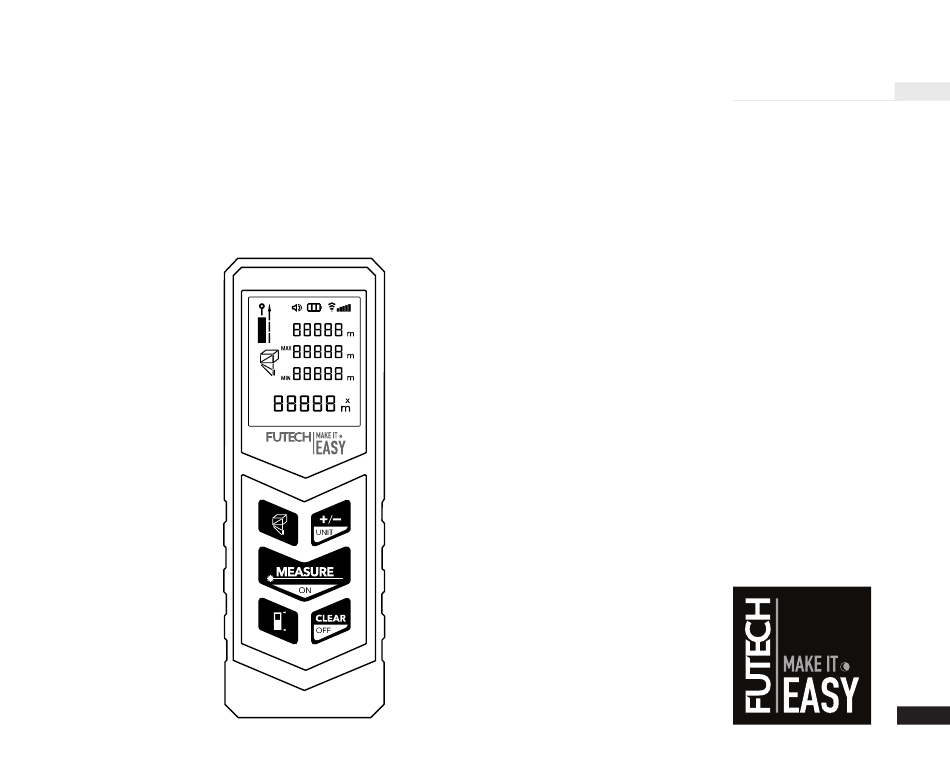

TASTENFELD ÜBERSICHT 01 Dimensionstaste 02 Addieren/Subtrahieren-Taste / Einheit-Taste 03 Einschalttaste 04 Löschen/Abschalten-Taste 05 Referenz-Taste 06 Batteriefachabdeckung BILDSCHIRM Laser ein/aus Referenzpunkt an der Vorderseite des Geräts Referenzpunkt auf der Rückseite des Geräts Anzeige für Abmessungen MAX-Anzeige Dauermessung MIN-Anzeige Dauermessung Lautstärke-Anzeige G H I J Batteriestand Stärke des Sendesignals 8 8 8 8 8... -
Seite 3: Sicherheit
SICHERHEIT HINWEIS Wenn die interne Batterie schwach ist, blinkt die Batte- Bitte lesen Sie vor Verwendung die Sicherheitshinweise in der riestandsanzeige [H] 5 Mal auf dem Display, wechseln Sie die separaten Broschüre, die dem Gerät beiliegt. Batterien aus. Die unsachgemäße Verwendung dieses Produkts kann zu gefährlichen Verletzungen durch Laserstrahlung, Stromschlag ERSTMALIGE VERWENDUNG und Körperverletzungen führen. -
Seite 4: Referenzpunkt Auswählen
REFERENZPUNKT AUSWÄHLEN · Drücken Sie die Taste einmal, um eine einzelne Messung vorzunehmen. · Drücken Sie die Referenztaste [05], um den Referenzpunkt Das Ergebnis wird in der Hauptanzeigezeile [N] angezeigt. des Messgeräts zu wechseln. Der Standardreferenzpunkt wird auf die Rückseite des Geräts gesetzt, so dass dessen Länge in ·... -
Seite 5: Flächenmessung
ADDIEREN/SUBTRAHIEREN · Die gemessene Länge und Breite werden in der Hilfsanzeige [M und L] angezeigt. Verwenden Sie die Taste Addieren-Subtrahieren/Einheit [02], um zwei Messungen zu addieren oder zu subtrahieren. HINWEIS Halten Sie das Gerät bei der Flächenmessung so waagerecht · Führen Sie eine erste Messung durch, indem Sie die Einschalt- wie möglich, um möglichst genaue Messungen zu erhalten. -
Seite 6: Indirekte Messung
INDIREKTE MESSUNG ADDITIVE MESSUNG NACH PYTHAGORAS Mit dem indirekten Messmodus können Sie die Entfernung Der Modus der doppelten Messung nach Pythagoras ermöglicht zwischen zwei gemessenen Punkten berechnen, sofern die es Ihnen, den Abstand zwischen drei gemessenen Punkten zu zweite Messung in einem korrekten 90°-Winkel erfolgt. berechnen, solange die zweite Messung in einem korrekten 90°-Winkel durchgeführt wird. -
Seite 7: Daten Löschen
DATEN LÖSCHEN Verwenden Sie die Taste Clear (Löschen) [04], um zuvor gespei- cherte Daten und Messungen zu leeren oder zu löschen. TECHNISCHE DATEN MODELL DM3540 DM3560 Der Modus der doppelten umgekehrten Messung nach Präzision +/- 3mm Pythagoras ermöglicht es Ihnen, den Abstand zwischen drei Bereich gemessenen Punkten zu berechnen, solange die endgültige... -
Seite 8: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Mögliche Druckfehler sind vorbehalten. Die verwendeten Bilder sind nicht verbindlich. Alle Merkmale, Funktionen und sonstigen Produktspezifikationen können ohne Vorankündigung oder Verpflichtung Futech (Belgien) erklärt auf eigene Verantwortung, dass dieses Gerät: geändert werden. -DM3540 Entferungsmessgerät -DM3560 Entferungsmessgerät konform den Normen EN 61326-1:2013 IEC 60825-1:2014 ist. - Seite 9 BENUTZERHANDBUCH andere Sprachen: DANSK ITALIANO DEUTSCH NEDERLANDS ESPAÑOL NORSK EESTI KEEL PORTUGUÊS SUOMEN KIELI SLOVENŠČINA FRANÇAIS SVENSKA ÍSLENSKA Facebook @futechtools LinkedIn futechtools World Wide Web futech-easy.com YouTube @futechtools...
