- Seite 1 RED RUNNER ANLEITUNG...
- Seite 2 Sie haben Sich für ein FUTECH-Gerät entschieden. FUTECH bietet Ihnen Präzisi- onsmessgeräte höchster Qualität. Unter Einbeziehung der fachmännischen Meinung des professionellen Endnutzers produzieren wir innovative Produkte, die auf Zweck- mäßigkeit ausgerichtet sind. RED RUNNER WICHTIG! Lesen Sie die Gebrauchsanweisung aufmerksam und vollständig durch, bevor Sie das Gerät in Betrieb nehmen.

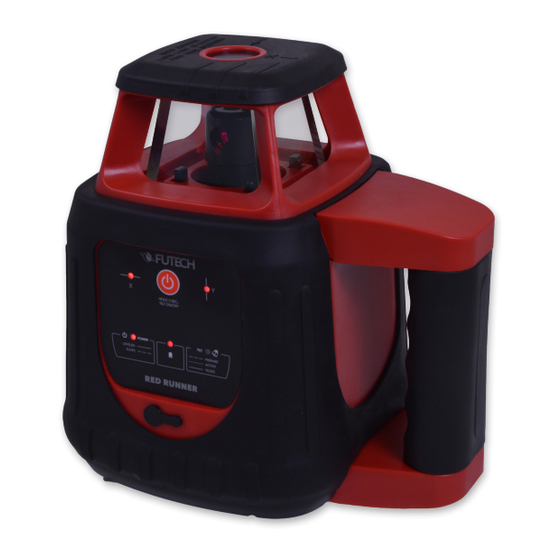

- Seite 3 RED RUNNER ANLEITUNG Teile des Gehäuses Markierung für X- und Y-Achse Laser-Austrittsöffnung Empfangspunkte für Fernsteuerung Bedienfeld 5/8-Zoll-Gewinde für Anschluss des Stativadapters Bedienfeld Ein-/Aus-Taste Kontrollleuchte für X-Achse Kontrollleuchte für Y-Achse Betriebsanzeige 10. Batterie-Kontrollleuchte 11. Kipp-Kontrollleuchte Fernsteuerung 12. Kippen 13. Gefällefunktion 14. Drehgeschwindigkeit 15.
- Seite 4 Erste Verwendung Alle Schutzfolien entfernen. 4 Alkali Baby-Zellen (Typ C) einlegen. Gerät einschalten (6). Darauf achten, dass das Gerät nicht zu schief steht (maximal 5°). Bei einer Schieflage des Geräts von mehr als 5° blinkt der Laserstrahl dauerhaft und die Kontrollleuchten für die X-Achse (7) und die Y-Achse (8) blinken ebenfalls. Beim Einschalten des Geräts ist der Empfängermodus aktiv (höhere Drehgeschwindigkeit).
- Seite 5 RED RUNNER ANLEITUNG Bei Drehzahl 0 wird ein stationärer Laserpunkt projiziert. Dieser kann über die Pfeil- tasten (15) an der Fernsteuerung bewegt werden. WICHTIG ∙ Eine schnellere Drehgeschwindigkeit ist für die Verwendung eines Laserempfän- gers vorgesehen. ∙ Je niedriger die Drehgeschwindigkeit, desto besser ist der Strahl mit bloßem Auge sichtbar.
- Seite 6 Ändern Sie dann die Höhe des Laserstrahls durch Drücken der Pfeiltasten (15), bis der Laserstrahl sich in der Mitte des Empfängers befindet. Das Umschalten zwischen X- und Y-Achse erfolgt über die Taste X-/Y-Achse (16). Kippfunktion Die Kippfunktion dient zum Vermeiden von Messfehlern, falls das Instrument nach der vollständigen Einrichtung versehentlich bewegt wurde (z.
- Seite 7 RED RUNNER ANLEITUNG ACHTUNG: ∙ Falls Sie die Haltefunktion erneut einschalten möchten, müssen Sie alle diese Schritte von Anfang an erneut ausführen.
- Seite 8 über Gebrauchsgefahren Produkte und deren Wirkung in Kombi- seinrichtungen. des Produkts und schützende Gegen- nation mit dem Produkt von FUTECH. ∙ Entfernen von Hinweis- oder Warn- maßnahmen. Das Produkt darf erst dann schildern. in Betrieb genommen werden, wenn der Betreiber ∙...
- Seite 9 RED RUNNER ANLEITUNG GEBRAUCHSGEFAHREN usw. führen einzuhalten. Kontaktieren Sie vor dem WARNUNG ∙ Achten Sie immer auf ausreichen- Transport oder Versand Ihr lokales Per- ∙ Fehlende oder unvollständige Instruk- de Absicherung Ihrer Baustelle. Be- sonen- oder Frachttransportunterneh- tion können zu Fehlbedienung oder achten Sie die länderspezifischen...
-
Seite 10: Laserklassifizierung
PRÄZISIONSKONTROLLE ∙ Bei unsachgemäßer Entsorgung des vermeiden. Produkts können folgende Ereignisse Der Betreiber hat sicherzustellen, dass Kontrolle der horizontalen Nivellierung eintreten: alle Benutzer diese Hinweise verstehen ∙ Wählen Sie einen Raum einer Länge ∙ Beim Verbrennen von Kunststoffteilen und befolgen. Produkte, die als Laser- von ±... -
Seite 11: Technische Daten
RED RUNNER ANLEITUNG TECHNISCHE DATEN ACHTUNG: ∙ Dieser Toleranzbereich ist abhängig genauigkeit ± 1mm / 10m vom Abstand zwischen den reichweite mit empfänger 2x 250m ∙ Wänden, die für die Kontrolle verwend- selbstnivellierbereich ± 5° et wurden. Dieser Abstand muss mit 2 multipliziert werden. - Seite 12 JOIN US Facebook @futechtools LinkedIn futech-tools World Wide Web futech-tools.com YouTube futech-tools...
