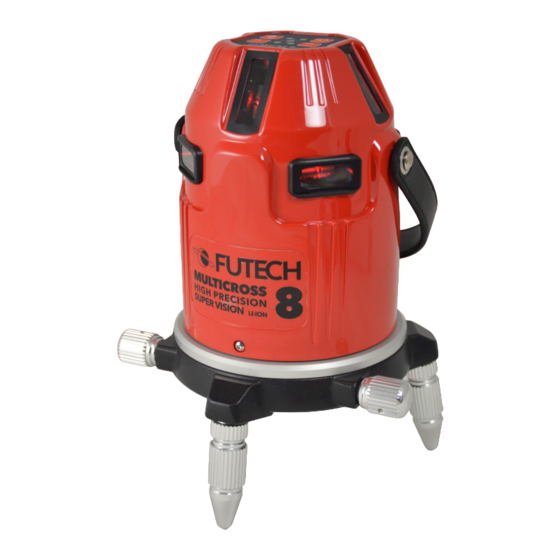

- Seite 1 MULTICROSS 8 ANLEITUNG 042.08 045.08...

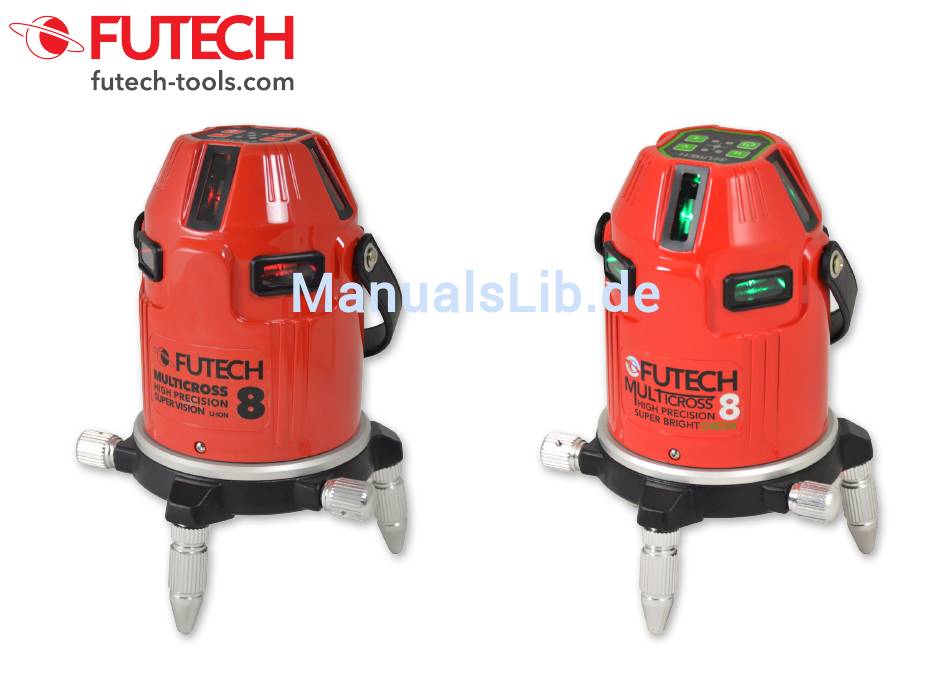

- Seite 2 Herzlichen Glückwunsch! Sie haben Sich für ein FUTECH-Gerät entschieden. FUTECH bietet Ihnen Präzisi- onsmessgeräte höchster Qualität. Unter Einbeziehung der fachmännischen Meinung des professionellen Endnutzers produzieren wir innovative Produkte, die auf Zweck- mäßigkeit ausgerichtet sind. MULTICROSS 8 HIGH PRECISION SUPER VISION ROT MULTICROSS 8 HIGH PRECISION SUPER BRIGHT GRÜN...
- Seite 3 MULTICROSS 8 ANLEITUNG Onderdelen behuizing Horizontaler Laserausgang Vertikaler Laserausgang Steuertafel Akku LI-ION Stromanschluss Feineinstellung Lotstrahl (am unteren) Eingebaute Stativschraube 5/8” Einstellbare Füße Steuertafel 10. Horizontale Laserlinie 11. Vertikale Laserlinie 12. Ein-Aus-Schalter 13. Empfänger-Modus (042.08) / “S”-Taste (045.08) 042.08 045.08...
- Seite 4 Horizontale Ausrichtung Stellen Sie das Gerät auf einen stabilen, horizontalen Untergrund, vorzugsweise auf Arbeitshöhe. Dies erhöht den Komfort bei der Arbeit und sorgt für eine bessere Qua- lität. Die Verwendung eines Kreuzlinienlasers mit Kurbel- oder Teleskopstativen ist ideal. Die Auswahl des geeigneten Stativs bestimmt in hohem Maße die Benutzerf- reundlichkeit des Geräts.
- Seite 5 MULTICROSS 8 ANLEITUNG Vertikale Ausrichtung Platzieren Sie das Gerät horizontal, wie oben erklärt (siehe „Horizontale Ausrichtung“). Schalten Sie das Gerät ein und warten Sie, bis Sie hören, dass die Servomotoren das Gerät ausgerichtet haben. Das Gerät ist vollständig ausgerichtet, wenn die zentrale LED-Lampe nicht mehr blinkt und permanent grün leuchtet.
- Seite 6 Lotpunkt Sobald ein einziger vertikaler Laser eingeschaltet ist, projiziert das Gerät auch einen Lotpunkt (7). Das Kreuz an der Decke und der Lotpunkt unter dem Gerät bilden eine perfekte Senkrechte. Verwenden Sie den Lotpunkt, um den vertikalen Laserstrahl einfacher zu positionie- ren oder rechte Winkel zu konstruieren.
- Seite 7 MULTICROSS 8 ANLEITUNG Achtung: ∙ Sobald die Neigungsfunktion aktiv ist, richtet sich das Gerät NICHT mehr aus! ∙ Wenn Sie einen Winkel von 90° konstruieren möchten, tun Sie dies am besten, bevor Sie die Neigungsfunktion aktivieren. Sobald die Neigungsfunktion aktiviert ist, leuchten die grünen LED-Lampen neben der Taste „H“...
- Seite 8 über Gebrauchsgefahren Produkte und deren Wirkung in Kombi- seinrichtungen. des Produkts und schützende Gegen- nation mit dem Produkt von FUTECH. ∙ Entfernen von Hinweis- oder Warn- maßnahmen. Das Produkt darf erst dann schildern. in Betrieb genommen werden, wenn der Betreiber ∙...
- Seite 9 MULTICROSS 8 ANLEITUNG GEBRAUCHSGEFAHREN usw. führen einzuhalten. Kontaktieren Sie vor dem WARNUNG ∙ Achten Sie immer auf ausreichen- Transport oder Versand Ihr lokales Per- ∙ Fehlende oder unvollständige Instruk- de Absicherung Ihrer Baustelle. Be- sonen- oder Frachttransportunterneh- tion können zu Fehlbedienung oder achten Sie die länderspezifischen...
-
Seite 10: Laserklassifizierung
PRÄZISIONSKONTROLLE ∙ Bei unsachgemäßer Entsorgung des vermeiden. Produkts können folgende Ereignisse Der Betreiber hat sicherzustellen, dass Kontrolle der horizontalen Nivellierung eintreten: alle Benutzer diese Hinweise verstehen ∙ Wählen Sie einen Raum einer Länge ∙ Beim Verbrennen von Kunststoffteilen und befolgen. Produkte, die als Laser- von ±... -
Seite 11: Technische Daten
