Inhaltszusammenfassung für Futech MULTICROSS 3

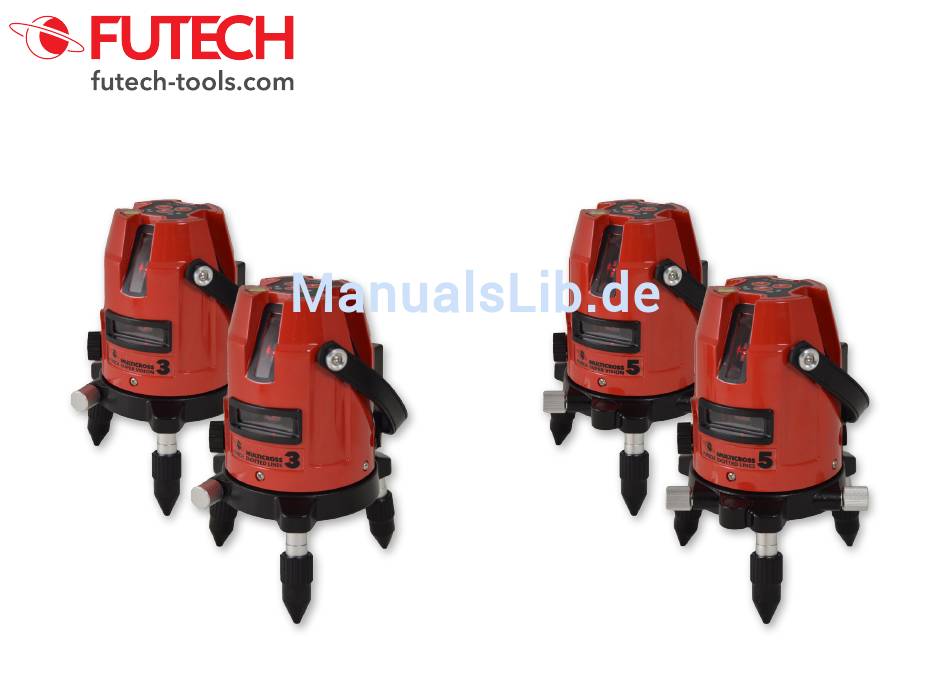

- Seite 1 MULTICROSS 3 / MULTICROSS 5 ANLEITUNG 031.03 / 033.03 031.05 / 033.05...

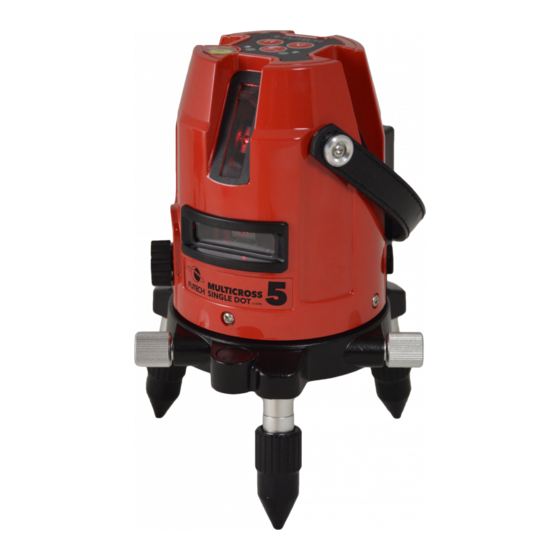

- Seite 2 Herzlichen Glückwunsch! Sie haben Sich für ein FUTECH-Gerät entschieden. FUTECH bietet Ihnen Präzisi- onsmessgeräte höchster Qualität. Unter Einbeziehung der fachmännischen Meinung des professionellen Endnutzers produzieren wir innovative Produkte, die auf Zweck- mäßigkeit ausgerichtet sind. MULTICROSS 3 SUPER VISION / MULTICROSS 5 SUPER VISION Professionelle Linien-/Kreuz-Laser mit extrem gut sichtbaren Laserstrahlen durch starke Laser-Dioden.
- Seite 3 MULTICROSS 3 / MULTICROSS 5 ANLEITUNG Onderdelen behuizing Horizontaler Laserausgang (MC3/MC5) Vertikaler Laserausgang (MC3/MC5) Vertikaler Laserausgang (nur MC5) Steuertafel Ein / Aus- Taste / Transportsicherung Feineinstellung Batterien Lotstrahl (am unteren) Einstellbare Füße Steuertafel 10. Horizontale Laserlinie 11. Vertikale Laserlinie 12. Empfänger-Modus...
- Seite 4 Erste Inbetriebnahme Entfernen Sie die Schutzfolien. Öffnen Sie das Batteriefach und setzen Sie die Batterie entsprechend der angege- benen Polrichtung ein. Stellen Sie das Feststellsystem für Transport (5) auf “ON”. Dies setzt den Nivellierungsmechanismus des Pendelsystems frei und das Gerät kann die Selbstnivellierung vornehmen.
- Seite 5 MULTICROSS 3 / MULTICROSS 5 ANLEITUNG Vertikale Ausrichtung MULTICROSS 3 Ab der Deaktivierung des Pendelsystems und sobald sich das Gerät in seinem Ni- vellierungsbereich befindet, können die vertikalen Laserlinien durch Betätigung der Taste “V” (11) aktiviert werden. Drücken Sie mehrmals auf diese Taste um die gewün- schte Anzahl von Laserlinien zu erhalten.
- Seite 6 Um den Laserempfänger Modus zu verwenden, drücken Sie die “Empfänger” Taste (12). Die LED neben dem Empfängersymbol leuchtet auf und das Gerät kann nun mit dem Empfänger verwendet werden. Achtung: ∙ Empfänger nicht inbegriffen. Eine Liste der kompatiblen Empfänger können bei www.futech-tools.com finden..
- Seite 7 MULTICROSS 3 / MULTICROSS 5 ANLEITUNG ALLGEMEINES VERANTWORTUNGSBEREICHE ∙ Ungenügende Absicherung der Ar- Beschreibung beitsumgebung, z.B. bei der Ver- Hersteller des Produkts Die folgenden Anweisungen sollen wendung auf oder in der Nähe von Laseto N.V., Belgium, BE0808.043.652, sowohl den Betreiber als auch den Be- Straßen.
- Seite 8 GEBRAUCHSGEFAHREN usw. führen einzuhalten. Kontaktieren Sie vor dem WARNUNG ∙ Achten Sie immer auf ausreichen- Transport oder Versand Ihr lokales Per- ∙ Fehlende oder unvollständige Instruk- de Absicherung Ihrer Baustelle. Be- sonen- oder Frachttransportunterneh- tion können zu Fehlbedienung oder achten Sie die länderspezifischen men.
-
Seite 9: Laserklassifizierung
MULTICROSS 3 / MULTICROSS 5 ANLEITUNG PRÄZISIONSKONTROLLE ∙ Bei unsachgemäßer Entsorgung des vermeiden. Produkts können folgende Ereignisse Der Betreiber hat sicherzustellen, dass Kontrolle der horizontalen Nivellierung eintreten: alle Benutzer diese Hinweise verstehen ∙ Wählen Sie einen Raum einer Länge ∙ Beim Verbrennen von Kunststoffteilen und befolgen. - Seite 10 ACHTUNG: ∙ Dieser Toleranzbereich ist abhängig vom Abstand zwischen den ∙ Wänden, die für die Kontrolle verwend- et wurden. Dieser Abstand muss mit 2 multipliziert werden. Daraus ergibt sich bei einer Messgenauigkeit von 4mm/10m in unserem Beispiel die Rechnung: 10m Abstand X 2 = 20m. Der Toleranzbereich beträgt dann 3mm / 20 m.
-
Seite 11: Technische Daten
MULTICROSS 3 / MULTICROSS 5 ANLEITUNG TECHNISCHE DATEN Wenn Ihr Gerät nicht innerhalb des erfor- derlichen Toleranzbereichs misst, muss präzision ± 1,5mm / 10m das Gerät zur Wartung in ihr Kunden- arbeitsbereich (mit empfänger) 2x 50m dienstzentrum oder zu Ihrem Händler ausrichtungsbereich ±... - Seite 12 JOIN US Facebook @futechtools LinkedIn futech-tools World Wide Web futech-tools.com YouTube futech-tools...
