Inhaltszusammenfassung für Futech MULTICROSS 8
-
Seite 58: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Beschreibung Gehäuse Steuertafel Laser-Empfänger Erste Inbetriebnahme Horizontale Ausrichtung Vertikale Ausrichtung Lotstrahl Neigungsfunktion Sicherheitshinweise Allgemeines Einsatzgrenzen Verantwortungsbereiche Gebrauchsgefahren Laserklassifizierung Präzisionskontrolle Internationale Herstellergarantie Technische Daten www.laseto.be Multicross 8 High Precision Super Vision... -
Seite 59: Allgemeine Beschreibung

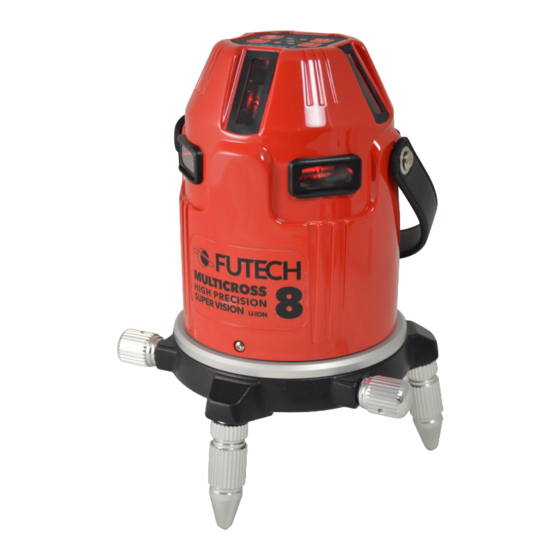

Herzlichen Glückwunsch! Sie haben Sich für ein FUTECH-Gerät entschieden. Bestimmt wissen Sie auch, dass FUTECH für Präzisionsmessgeräte höchster Qualität steht. Unter Einbeziehung der fachmännischen Meinung des professionellen Endnutzers stellen wir spitzentechnologische Produkte her, die auf Zweckdienlichkeit ausgerichtet sind. FUTECH Multicross 8 High Precision Super Vision Ein extrem präziser Kreuzlaser mit sehr gut sichtbaren Laserstrahlen durch extra starke... -
Seite 60: Steuertafel
Multicross 8 HPSV 041.08 Laser-Empfänger (optional) 13. on/off button 14. Batterieanzeige Vorderseite Achterseite 15. akustisches Signal on/off 16. Empfänger-Bereich 17. Laser-Stellungsanzeige 18. Stangenklemme 19. Batterie compartiment 20. Ebene Luftblasen 21. Horizontale Position 22. Vertikale Position www.laseto.be Multicross 8 High Precision Super Vision... - Seite 61 14. Die Haftung des Herstellers überschreitet auf keinen Fall die Kosten für eine Reparatur oder einen Austausch des Gerätes. 15. Schützen Sie die Umwelt: die Geräte und die Batterien dürfen nicht mit dem Hausmüll entsorgt werden und müssen zu einem Wertstoffhof gebracht werden. Multicross 8 High Precision Super Vision...
-
Seite 62: Erste Inbetriebnahme
Achtung: Das Gerät kann ebenfalls mit einem Netzadapter verwendet werden, um direkt über die Netzspannung betrieben zu werden. Achten Sie darauf, dass das Kabel nicht in einem Durchgangsweg liegt und zu einem Umsturz des Geräts führen könnte. www.laseto.be Multicross 8 High Precision Super Vision... -
Seite 63: Horizontale Ausrichtung
Je tiefer und näher an der Wand das Gerät positioniert wird, desto länger ist der Laserstrahl, beispielsweise für den Einbau von Wänden. • Sollte die Arbeitsumgebung z. B. bei Arbeiten im Freien einem starken Lichteinfall ausgesetzt sein, kann die Verwendung des Laser-Empfängers erforderlich sein. Multicross 8 High Precision Super Vision... -
Seite 64: Lotstrahl
5sec • ACHTUNG: Nur die horizontale und die vertikale vordere Laserlinie sind sichtbar. • ACHTUNG: Wenn Sie den Laser Empfänger benutzen wollen, müssen Sie die OUTDOOR Taste drücken bevor Sie die Neigung einstellen. www.laseto.be Multicross 8 High Precision Super Vision... - Seite 65 Neigung erreicht wird. Horizontal Vertical Horizontal Vertical On/O Outdoor On/O Outdoor Multicross 8 HPSV Multicross 8 HPSV 041.08 041.08 • Achtung: X-Achse und Y-Achse beziehen sich auf die Lotstrahl und die vertikalen Linien Multicross 8 High Precision Super Vision...
-
Seite 66: Sicherheitshinweise
Inbetriebnahme nach Zweckentfremdung. • Verwendung des Produkts mit offensichtlich erkennbaren Mängeln oder Schäden. • Verwendung von Zubehör anderer Hersteller, das von FUTECH nicht ausdrücklich genehmigt ist. • Ungenügende Absicherung der Arbeitsumgebung, z.B. bei der Verwendung auf oder in der Nähe von Strassen. -
Seite 67: Einsatzgrenzen
ähnlichen Situationen gearbeitet wird. VERANTWORTUNGSBEREICHE Hersteller des Produkts Die Laseto N.V., Ondernemersstraat 4 - 2500 Lier - Belgium, kurz FUTECH, ist verantwortlich für die sicherheitstechnisch einwandfreie Lieferung des Produktes inklusive Gebrauchs-anweisung und Originalzubehör. Hersteller von Fremdzubehör für Produkte von FUTECH Hersteller von Fremdzubehör für das Produkt sind verantwortlich für die Entwicklung,... -
Seite 68: Gebrauchsgefahren
Bei nicht fachgerechter Anwendung des Produktes besteht die Möglichkeit, dass durch mechanische Einwirkungen, z.B. Sturz oder Schlag, oder durch nicht fachgerechte Adaption von Zubehör Ihr Produkt beschädigt, Schutzvorrichtungen unwirksam oder Personen gefährdet werden. www.laseto.be Multicross 8 High Precision Super Vision... - Seite 69 Batterien überhitzen und es besteht Verletzungs- oder Brandgefahr. Gegenmassnahmen: Stellen Sie sicher, dass die Batteriekontakte nicht mit metallischen Gegenständen in Berührung kommen. VORSICHT Beim Betrieb des Produkts können Gliedmassen von beweglichen Teilen eingeklemmt werden. Multicross 8 High Precision Super Vision...
-
Seite 70: Laserklassifizierung
Warntafeln im Arbeitsbereich, wenn sie entsprechend den Hinweisen in dieser Gebrauchsanweisung verwendet werden. Produkte, die als Laserklasse 2 oder Laserklasse 3R eingestuft sind, können - insbesondere bei geringem Umgebungslicht. • Blendeffekte und Nachbilder hervorrufen. www.laseto.be Multicross 8 High Precision Super Vision... -
Seite 71: Präzisionskontrolle
Daraus ergibt sich bei einer Messgenauigkeit von 2 mm / 10 m in unserem Beispiel die Rechnung: 10 m Abstand X 2 = 20m. Der Toleranzbereich beträgt dann 4 mm / 20 m. Multicross 8 High Precision Super Vision... -
Seite 72: Kontrolle Der Horizontalen Laserlinie
ACHTUNG: Wenn Ihr Gerät nicht innerhalb des erforderlichen Toleranzbereichs misst, muss das Gerät zur Wartung in ihr Kundendienstzentrum oder zu Ihrem Händler gebracht werden. Reparaturen, die von hierzu nicht befugten Personen ausgeführt werden, ziehen automatisch den Verfall der Garantie nach sich. www.laseto.be Multicross 8 High Precision Super Vision... -
Seite 73: Internationale Herstellergarantie
Netzanschluss Stromversorgung 4 AA-Akkus Abmessungen 220 mm x 120 mm Gewicht 1,6 kg Schutzklasse IP 54 Arbeitsbereich ± 15 m (± 50 m) (Laserempfänger) Multicross 8 High Precision Super Vision (Incl. Empfänger) Bestellnummer: 041.08.LT Multicross 8 High Precision Super Vision... - Seite 76 LASETO N.V. Ondernemersstraat 4 2500 Lier BELGIUM Tel: +32 (0)3 488 15 75 Fax: +32 (0)3 289 07 67 info@laseto.be www.laseto.be Uw dealer / Votre revendeur / Your Dealer / Ihr Händler...
