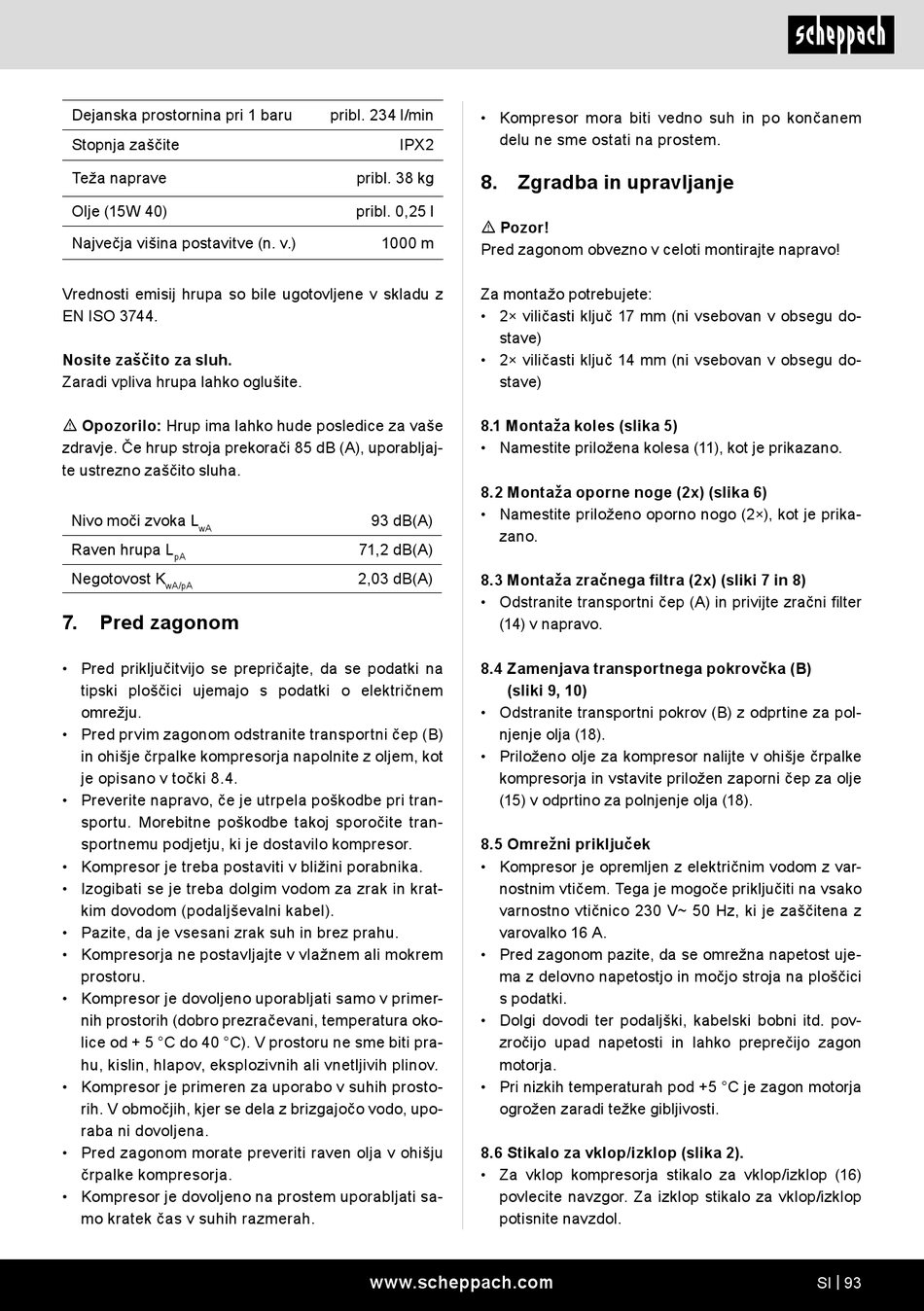

Dejanska prostornina pri 1 baru
Stopnja zaščite
Teža naprave
Olje (15W 40)
Največja višina postavitve (n. v.)
Vrednosti emisij hrupa so bile ugotovljene v skladu z
EN ISO 3744.
Nosite zaščito za sluh.
Zaradi vpliva hrupa lahko oglušite.
m Opozorilo: Hrup ima lahko hude posledice za vaše
zdravje. Če hrup stroja prekorači 85 dB (A), uporabljaj-
te ustrezno zaščito sluha.
Nivo moči zvoka L
wA
Raven hrupa L
pA
Negotovost K
wA/pA
7.

Pred zagonom

• Pred priključitvijo se prepričajte, da se podatki na
tipski ploščici ujemajo s podatki o električnem
omrežju.
• Pred prvim zagonom odstranite transportni čep (B)
in ohišje črpalke kompresorja napolnite z oljem, kot
je opisano v točki 8.4.
• Preverite napravo, če je utrpela poškodbe pri tran-
sportu. Morebitne poškodbe takoj sporočite tran-
sportnemu podjetju, ki je dostavilo kompresor.
• Kompresor je treba postaviti v bližini porabnika.
• Izogibati se je treba dolgim vodom za zrak in krat-
kim dovodom (podaljševalni kabel).
• Pazite, da je vsesani zrak suh in brez prahu.
• Kompresorja ne postavljajte v vlažnem ali mokrem
prostoru.
• Kompresor je dovoljeno uporabljati samo v primer-
nih prostorih (dobro prezračevani, temperatura oko-
lice od + 5 °C do 40 °C). V prostoru ne sme biti pra-
hu, kislin, hlapov, eksplozivnih ali vnetljivih plinov.
• Kompresor je primeren za uporabo v suhih prosto-
rih. V območjih, kjer se dela z brizgajočo vodo, upo-
raba ni dovoljena.
• Pred zagonom morate preveriti raven olja v ohišju
črpalke kompresorja.
• Kompresor je dovoljeno na prostem uporabljati sa-
mo kratek čas v suhih razmerah.
pribl. 234 l/min
• Kompresor mora biti vedno suh in po končanem
delu ne sme ostati na prostem.
IPX2
pribl. 38 kg

8. Zgradba in upravljanje

pribl. 0,25 l
m Pozor!
1000 m
Pred zagonom obvezno v celoti montirajte napravo!
Za montažo potrebujete:
• 2× viličasti ključ 17 mm (ni vsebovan v obsegu do-
stave)
• 2× viličasti ključ 14 mm (ni vsebovan v obsegu do-
stave)
8.1 Montaža koles (slika 5)
• Namestite priložena kolesa (11), kot je prikazano.
8.2 Montaža oporne noge (2x) (slika 6)
• Namestite priloženo oporno nogo (2×), kot je prika-
93 dB(A)
zano.
71,2 dB(A)
2,03 dB(A)
8.3 Montaža zračnega filtra (2x) (sliki 7 in 8)
• Odstranite transportni čep (A) in privijte zračni filter
(14) v napravo.
8.4 Zamenjava transportnega pokrovčka (B)
• Odstranite transportni pokrov (B) z odprtine za pol-
njenje olja (18).
• Priloženo olje za kompresor nalijte v ohišje črpalke
kompresorja in vstavite priložen zaporni čep za olje
(15) v odprtino za polnjenje olja (18).
8.5 Omrežni priključek
• Kompresor je opremljen z električnim vodom z var-
nostnim vtičem. Tega je mogoče priključiti na vsako
varnostno vtičnico 230 V~ 50 Hz, ki je zaščitena z
varovalko 16 A.
• Pred zagonom pazite, da se omrežna napetost uje-
ma z delovno napetostjo in močjo stroja na ploščici
s podatki.
• Dolgi dovodi ter podaljški, kabelski bobni itd. pov-
zročijo upad napetosti in lahko preprečijo zagon
motorja.
• Pri nizkih temperaturah pod +5 °C je zagon motorja
ogrožen zaradi težke gibljivosti.
8.6 Stikalo za vklop/izklop (slika 2).
• Za vklop kompresorja stikalo za vklop/izklop (16)
povlecite navzgor. Za izklop stikalo za vklop/izklop
potisnite navzdol.
www.scheppach.com
(sliki 9, 10)
