Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTP-I-AP

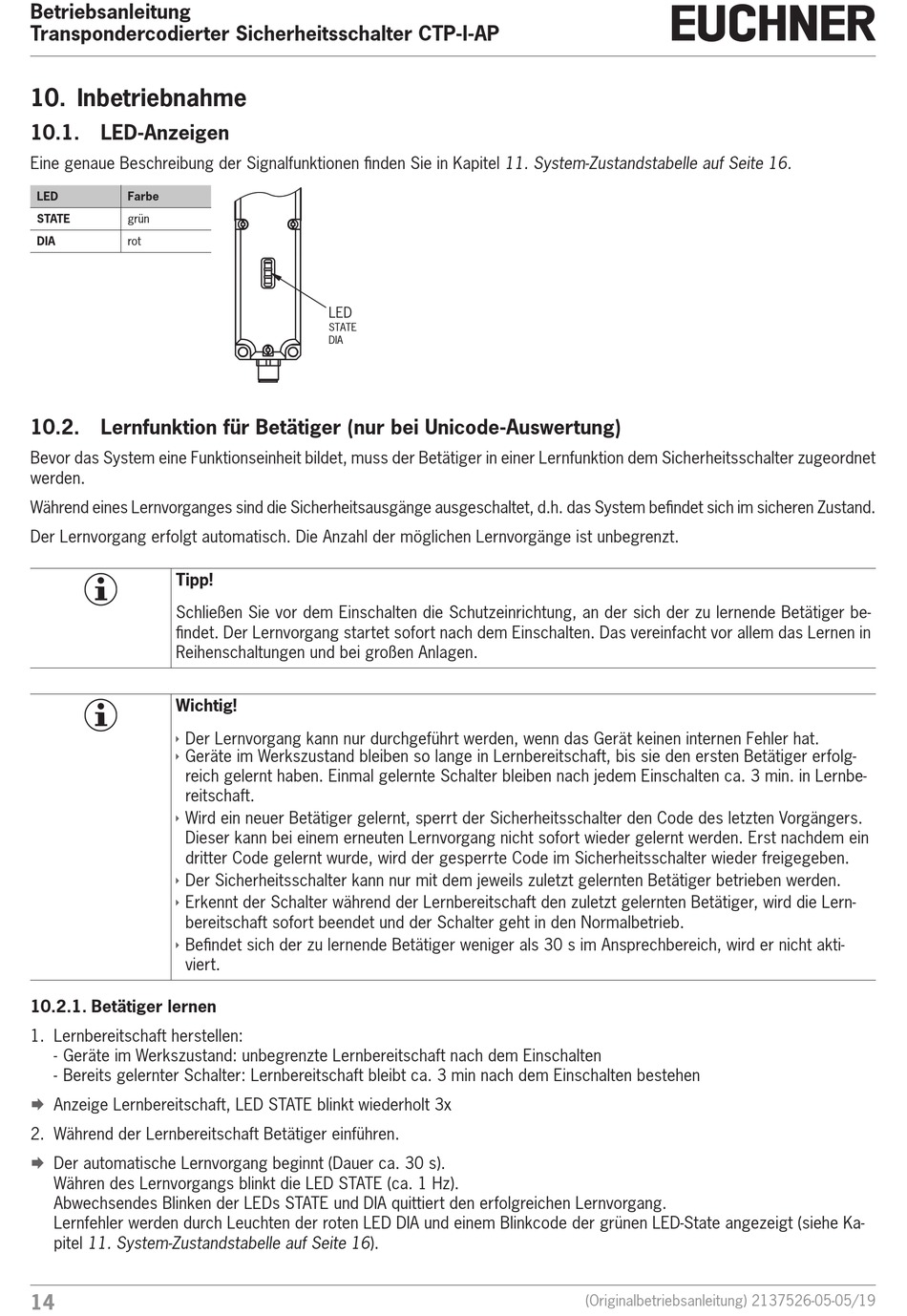

10. Inbetriebnahme
10.1.
LED-Anzeigen
Eine genaue Beschreibung der Signalfunktionen finden Sie in Kapitel 11. System‑Zustandstabelle auf Seite 16.
LED
Farbe
STATE
grün
DIA
rot
10.2.
Lernfunktion für Betätiger (nur bei Unicode-Auswertung)
Bevor das System eine Funktionseinheit bildet, muss der Betätiger in einer Lernfunktion dem Sicherheitsschalter zugeordnet
werden.
Während eines Lernvorganges sind die Sicherheitsausgänge ausgeschaltet, d.h. das System befindet sich im sicheren Zustand.
Der Lernvorgang erfolgt automatisch. Die Anzahl der möglichen Lernvorgänge ist unbegrenzt.
Tipp!
Schließen Sie vor dem Einschalten die Schutzeinrichtung, an der sich der zu lernende Betätiger be-
findet. Der Lernvorgang startet sofort nach dem Einschalten. Das vereinfacht vor allem das Lernen in
Reihenschaltungen und bei großen Anlagen.
Wichtig!
Ì
Der Lernvorgang kann nur durchgeführt werden, wenn das Gerät keinen internen Fehler hat.
Ì
Geräte im Werkszustand bleiben so lange in Lernbereitschaft, bis sie den ersten Betätiger erfolg-
reich gelernt haben. Einmal gelernte Schalter bleiben nach jedem Einschalten ca. 3 min. in Lernbe-
reitschaft.
Ì
Wird ein neuer Betätiger gelernt, sperrt der Sicherheitsschalter den Code des letzten Vorgängers.
Dieser kann bei einem erneuten Lernvorgang nicht sofort wieder gelernt werden. Erst nachdem ein
dritter Code gelernt wurde, wird der gesperrte Code im Sicherheitsschalter wieder freigegeben.
Ì
Der Sicherheitsschalter kann nur mit dem jeweils zuletzt gelernten Betätiger betrieben werden.
Ì
Erkennt der Schalter während der Lernbereitschaft den zuletzt gelernten Betätiger, wird die Lern-
bereitschaft sofort beendet und der Schalter geht in den Normalbetrieb.
Ì
Befindet sich der zu lernende Betätiger weniger als 30 s im Ansprechbereich, wird er nicht akti-
viert.
10.2.1. Betätiger lernen
1. Lernbereitschaft herstellen:
- Geräte im Werkszustand: unbegrenzte Lernbereitschaft nach dem Einschalten
- Bereits gelernter Schalter: Lernbereitschaft bleibt ca. 3 min nach dem Einschalten bestehen
Anzeige Lernbereitschaft, LED STATE blinkt wiederholt 3x
¨
2. Während der Lernbereitschaft Betätiger einführen.
Der automatische Lernvorgang beginnt (Dauer ca. 30 s).
¨
Währen des Lernvorgangs blinkt die LED STATE (ca. 1 Hz).
Abwechsendes Blinken der LEDs STATE und DIA quittiert den erfolgreichen Lernvorgang.
Lernfehler werden durch Leuchten der roten LED DIA und einem Blinkcode der grünen LED-State angezeigt (siehe Ka-
pitel 11. System‑Zustandstabelle auf Seite 16).
14
LED
STATE
DIA
(Originalbetriebsanleitung) 2137526-05-05/19
