1 Lieferumfang

1 x Entlüftungsmodul, 1x Befestigungsschraube gemäß Bestellung
1x Betriebsanleitung
2 Produktübersicht
Produktvarianten:
• Entlüftungsmodul mit Flächenschalldämpfer für 3/5 und R
• Entlüftungsmodul mit gefasster Abluft 3/5
• Entlüftungsmodul mit getrennter gefasster Abluft für 3 und 5

2.1 Identifikation des Produkts

Beachten Sie die Produktangaben auf dem Produkt und der Verpackung.
u

3 Austausch

Hinweise
• Das Produkt ist eine Komponente. Beachten Sie bei Demontage und Montage
die Hinweise der Dokumentation Ihres VS.
• Um ein Entlüftungsmodul auf einer im VS montierten Einspeiseplatte zu de-
montieren oder zu montieren, müssen Sie das VS nicht demontieren oder
auseinanderbauen.
Verletzungsgefahr bei Demontage oder Austausch unter Druck oder Span-
nung!
Demontage oder Austausch unter Druck oder anliegender elektrischer Span-
nung kann zu Verletzungen führen und das Produkt oder Anlagenteile beschä-
digen.
1. Schalten Sie den relevanten Anlagenteil drucklos und spannungsfrei, bevor
Sie das Produkt demontieren oder Teile austauschen.
2. Sichern Sie die Anlage gegen Wiedereinschalten.
AVENTICS™ AV03/AV05 | R412018804-BAL-001-AE | Deutsch
VORSICHT
1
2
5
6

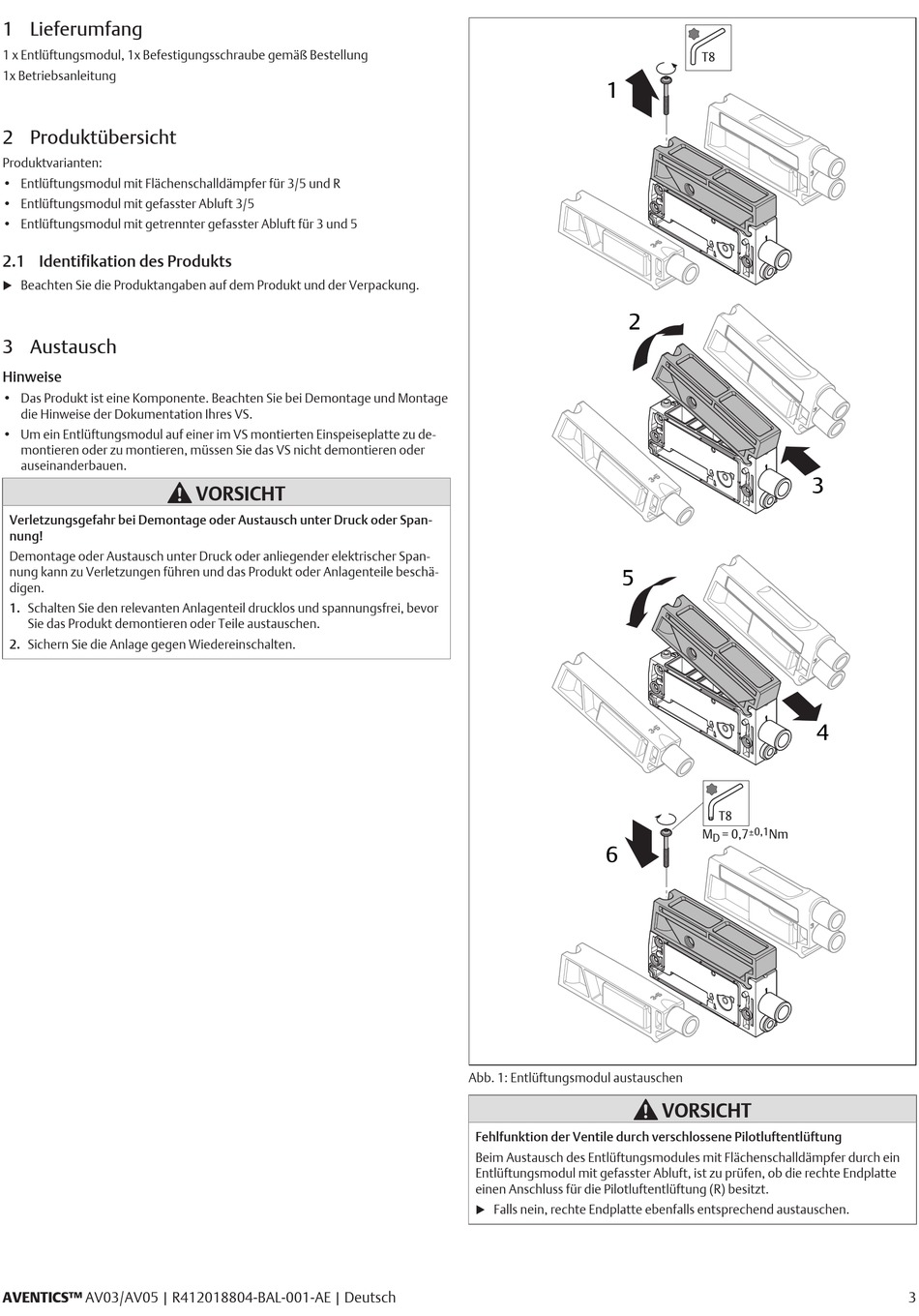

Abb. 1: Entlüftungsmodul austauschen
Fehlfunktion der Ventile durch verschlossene Pilotluftentlüftung
Beim Austausch des Entlüftungsmodules mit Flächenschalldämpfer durch ein
Entlüftungsmodul mit gefasster Abluft, ist zu prüfen, ob die rechte Endplatte
einen Anschluss für die Pilotluftentlüftung (R) besitzt.
Falls nein, rechte Endplatte ebenfalls entsprechend austauschen.
u
T8
3
4
T8
±0,1
M = 0,7 Nm
D
VORSICHT
3
