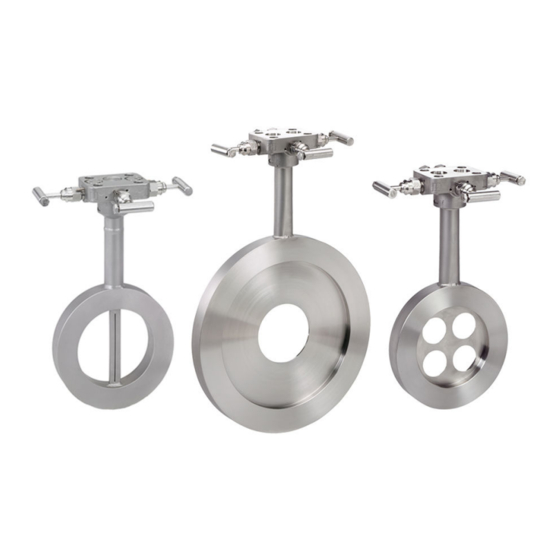

- Seite 1 Kurzanleitung 00825-0105-4810, Rev HB Februar 2022 ™ Rosemount Kompaktmessblende Wirkdruckgeber...
- Seite 2 Februar 2022 Sicherheitshinweise BEACHTEN Diese Anleitung enthält grundlegende Richtlinien für die Installation der Rosemount 405. Sie enthält keine Anweisungen für Konfiguration, Diagnose, Wartung, Service, Störungsanalyse und -beseitigung oder Einbau entsprechend den Anforderungen für Ex-Schutz, druckfeste Kapselung oder eigensichere Installationen. Weitere Informationen erhalten Sie im Rosemount 405 Referenzhandbuch.
-
Seite 3: Einbauort Der Messblende
Februar 2022 Kurzanleitung Einbauort der Messblende Die Rosemount 405 an einer geeigneten Stelle im Leitungsabschnitt positionieren, um falsche Messwerte infolge von Durchflussstörungen zu verhindern. BEACHTEN Bzgl. anderer Störungen, die nicht aufgelistet sind, mit Emerson in Verbindung setzen. Tabelle 1-1: Rosemount 405C − Anforderungen an gerade Rohrstrecken... - Seite 4 Zur Reduzierung der erforderlichen Ein- bzw. Auslaufstrecke können Strömungsgleichrichter verwendet werden. In einer Ebene bedeutet, dass die Rosemount 405 Messblende und der Bogen in derselben Ebene liegen. Außerhalb Ebene bedeutet, dass die Messsonde auf der Einlaufseite senkrecht zur Ebene des Bogens in der Einlaufstrecke angeordnet ist. Siehe Abbildung 1-1.
-
Seite 5: Vibrationsgrenzwerte Für Rosemount 405 Produkte
Die Abbildung zeigt lediglich Einbaulagen in und außerhalb der Ebene. A. In einer Ebene B. Außerhalb Ebene Vibrationsgrenzwerte für Rosemount 405 Produkte Qualifiziert gemäß IEC61298-3 (2008) für Feldgeräte mit allgemeiner Anwendung oder Pipeline mit niedriger Schwingungsstufe (10–1 000 Hz Testfrequenzbereich, 0,15 mm Verschiebung der Spitzenamplitude, 20 m/s Beschleunigungsamplitude). -
Seite 6: Ausrichtung Der Messblende
Dampfanwendungen in einer vertikalen Leitung erzielen optimale Ergebnisse, wenn der Durchfluss nach oben erfolgt. Flüssigkeit − Rosemount 405C, 405P und 405A Abbildung 2-1: Direktmontage: horizontale Flüssigkeit 45° 45° 30° A. Empfohlener Bereich 30° Abbildung 2-2: Direktmontage: vertikale Flüssigkeit Emerson.com/Rosemount... - Seite 7 Februar 2022 Kurzanleitung Abbildung 2-3: Externe Montage: horizontale Flüssigkeit Abbildung 2-4: Externe Montage: vertikale Flüssigkeit Kurzanleitung...
- Seite 8 Kurzanleitung Februar 2022 Gas − Rosemount 405C, 405P und 405A Abbildung 2-5: Direktmontage: horizontales Gas 45° 45° A. Empfohlene Zone 45° Abbildung 2-6: Direktmontage: vertikales Gas 360° A. Empfohlener Bereich 90° Abbildung 2-7: Externe Montage: horizontales Gas Emerson.com/Rosemount...
- Seite 9 Februar 2022 Kurzanleitung Abbildung 2-8: Externe Montage: vertikales Gas Dampf − Rosemount 405C, 405P und 405A Abbildung 2-9: Direktmontage: horizontaler Dampf 45° 45° 30° A. Empfohlener Bereich 30° Abbildung 2-10: Externe Montage: horizontaler Dampf Kurzanleitung...
-
Seite 10: Montage Oben Für Dampf
Dampfanwendungen, falls dies aufgrund enger räumlicher Verhältnisse oder sonstiger Umstände erforderlich ist. Diese Montageoption ist für Anwendungen mit wenigen Unterbrechungen oder Abschaltungen bestimmt. Bei Anwendungen im Freien kann durch Montage oben die Notwendigkeit einer Begleitheizung bei Dampffluss eliminiert werden. Emerson.com/Rosemount... - Seite 11 Februar 2022 Kurzanleitung Abbildung 2-12: Direktmontage — Rosemount 405C, 405P und 405A 60° 60° Horizontale Montage oben für Dampf bis 204 °C A. Empfohlene Zone 60° Anmerkung Beim Einsatz der Rosemount 405A Messblende in Nassdampfanwendungen den Durchflussmesser nicht genau in der vertikalen Ausrichtung montieren. Durch Montage in einem Winkel werden Ungenauigkeiten bei der Messung vermieden, die durch fließendes Wasser am Boden der Leitung hervorgerufen werden können.
- Seite 12 Von den Kreuzanschlussstücken sollten die Impulsleitungen nach unten zum Messumformer und zu den Ablaufanschlüssen verlegt werden. Der Messumformer sollte unter den Geräteanschlüssen der Rosemount 405A Messblende angeordnet werden. Bei den Technologien C, P und A müssen die Befestigungsteile je nach Umgebungsbedingungen ggf. isoliert werden. Emerson.com/Rosemount...
-
Seite 13: Montage Der Messblende
2. Bei Verwendung eines Zentrierrings mit Durchgangsbohrungen mit Schritt 7 fortfahren. 3. Zwei Gewindebolzen durch die Flanschöffnungen gegenüber vom Kopf der Rosemount 405 Messblende einsetzen. 4. Den Zentrierring auf dem Gehäuse der Rosemount 405 Messblende anbringen. Siehe Abbildung 3-1. 5. Die Dichtungen einsetzen. -
Seite 14: Empfohlene Isolierungsrichtlinien
12. Die Gewindebolzen schmieren und die Muttern über Kreuz mit dem örtlich vorgeschriebenen Drehmoment anziehen. Anmerkung Wir empfehlen die Verwendung von Standard-1/16-in.-Dichtungen mit der Rosemount 405. Andere Dichtungen können einen systematischen Fehler in der Messung verursachen. Empfohlene Isolierungsrichtlinien Bei Durchflussmessgeräten mit integrierter Temperaturbaugruppe wird empfohlen, das Messsystem zu isolieren, wenn die Differenz zwischen der Prozess- und Umgebungstemperatur größer ist als 30 °F (16,6 °C). - Seite 15 Februar 2022 Kurzanleitung Abbildung 3-1: Rosemount 405 − Installation A. Rosemount 405 B. Zentrierring C. Rohr mit Flanschanschluss D. Mutter E. Dichtung F. Gewindebolzen G. Messumformer Diese Installationszeichnung gilt für Rosemount 405C, 405P und 405A. Die Montagezeichnung gilt nur bei Verwendung des Rosemount 3051S Messumformers, des Rosemount 3051S MultiVariable-Messumformers, des Rosemount 3051 und des Rosemount 2051 Messumformers.
-
Seite 16: Produktzulassungen
Rosemount, Inc.: Shakopee, Minnesota, USA Konstruktion und Betrieb von Rosemount Differenzdruck- Durchflussmessgeräten: Boulder, Colorado, USA Emerson Process Management GmbH & Co. OHG: Wessling, Deutschland Emerson Asia Pacific Private Limited: Singapur Emerson Beijing Instrument Co., Ltd: Peking, China Informationen zu EU-Richtlinien Die EU-Konformitätserklärung für alle auf dieses Produkt zutreffenden EU-... - Seite 17 Februar 2022 Kurzanleitung Abbildung 4-1: Rosemount Messblenden − Konformitätserklärung Kurzanleitung...
- Seite 18 Kurzanleitung Februar 2022 Emerson.com/Rosemount...
- Seite 19 Februar 2022 Kurzanleitung Kurzanleitung...
- Seite 20 Kurzanleitung Februar 2022 Emerson.com/Rosemount...
- Seite 21 Februar 2022 Kurzanleitung Kurzanleitung...
- Seite 22 Kurzanleitung Februar 2022 Emerson.com/Rosemount...
- Seite 23 Februar 2022 Kurzanleitung Kurzanleitung...
- Seite 24 Kurzanleitung Februar 2022 Emerson.com/Rosemount...
-
Seite 25: China Rohs
Februar 2022 Kurzanleitung China RoHS Kurzanleitung... - Seite 26 Kurzanleitung Februar 2022 Emerson.com/Rosemount...
- Seite 27 Februar 2022 Kurzanleitung Kurzanleitung...
- Seite 28 Weiterführende Informationen: Emerson.com © 2022 Emerson. Alle Rechte vorbehalten. Die Verkaufsbedingungen von Emerson sind auf Anfrage erhältlich. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Rosemount ist eine Marke der Emerson Unternehmensgruppe. Alle anderen Marken sind Eigentum ihres...
