1 Fourniture

1x module d'échappement, 1x vis de fixation conformément à la commande
1x notice d'instruction
2 Aperçu du produit
Variantes de produits :
• Module d'échappement avec silencieux de surface pour 3/5 et R
• Module d'échappement avec échappement collecté 3/5
• Module d'échappement avec échappement collecté distinct pour 3 et 5

2.1 Identification du produit

Les indications relatives au produit figurant sur celui-ci et sur l'emballage
u
doivent être respectées.

3 Remplacement

Remarques
• Le produit est un composant. Lors du démontage et du montage, observer
également les remarques figurant dans la documentation du VS.
• Pour démonter ou monter un module d'échappement d'une plaque d'alimen-
tation montée dans le système de distributeurs, il n'est pas nécessaire de dé-
monter ni de désassembler le VS.
Risque de blessures en cas de démontage ou de remplacement sous pres-
sion ou sous tension !
Le démontage ou remplacement sous pression ou sous tension électrique peut
provoquer des blessures et endommager le produit ou des parties de l'installa-
tion.
1. Mettre la partie pertinente de l'installation hors pression et hors tension
avant de démonter le produit ou de remplacer des pièces.
2. Protéger l'installation de toute remise en marche.
AVENTICS™ AV03/AV05 | R412018804-BAL-001-AE | Français
ATTENTION
1
2
5
6

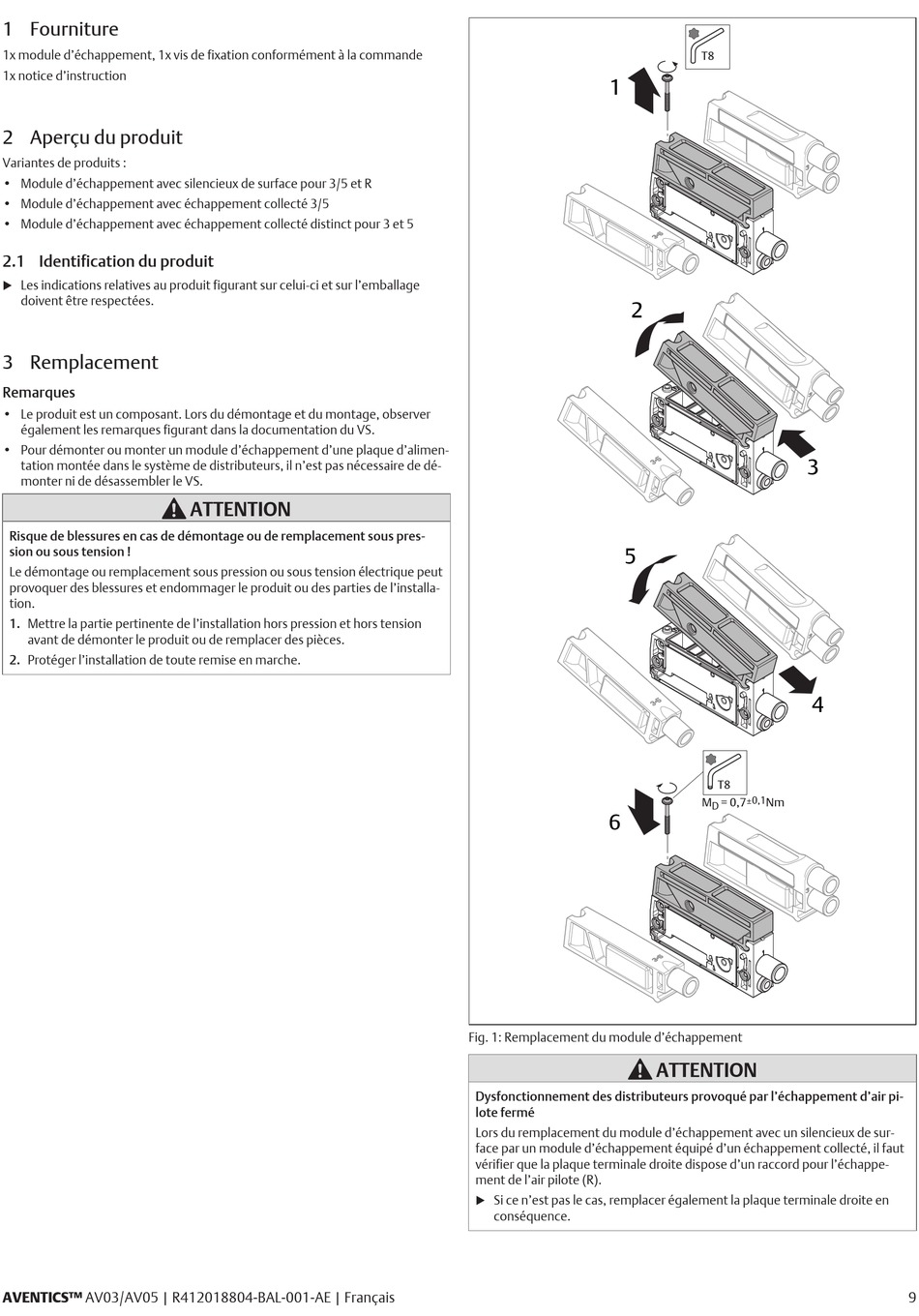

Fig. 1: Remplacement du module d'échappement
Dysfonctionnement des distributeurs provoqué par l'échappement d'air pi-
lote fermé
Lors du remplacement du module d'échappement avec un silencieux de sur-
face par un module d'échappement équipé d'un échappement collecté, il faut
vérifier que la plaque terminale droite dispose d'un raccord pour l'échappe-
ment de l'air pilote (R).
Si ce n'est pas le cas, remplacer également la plaque terminale droite en
u
conséquence.
T8
3
4
T8
±0,1
M = 0,7 Nm
D
ATTENTION
