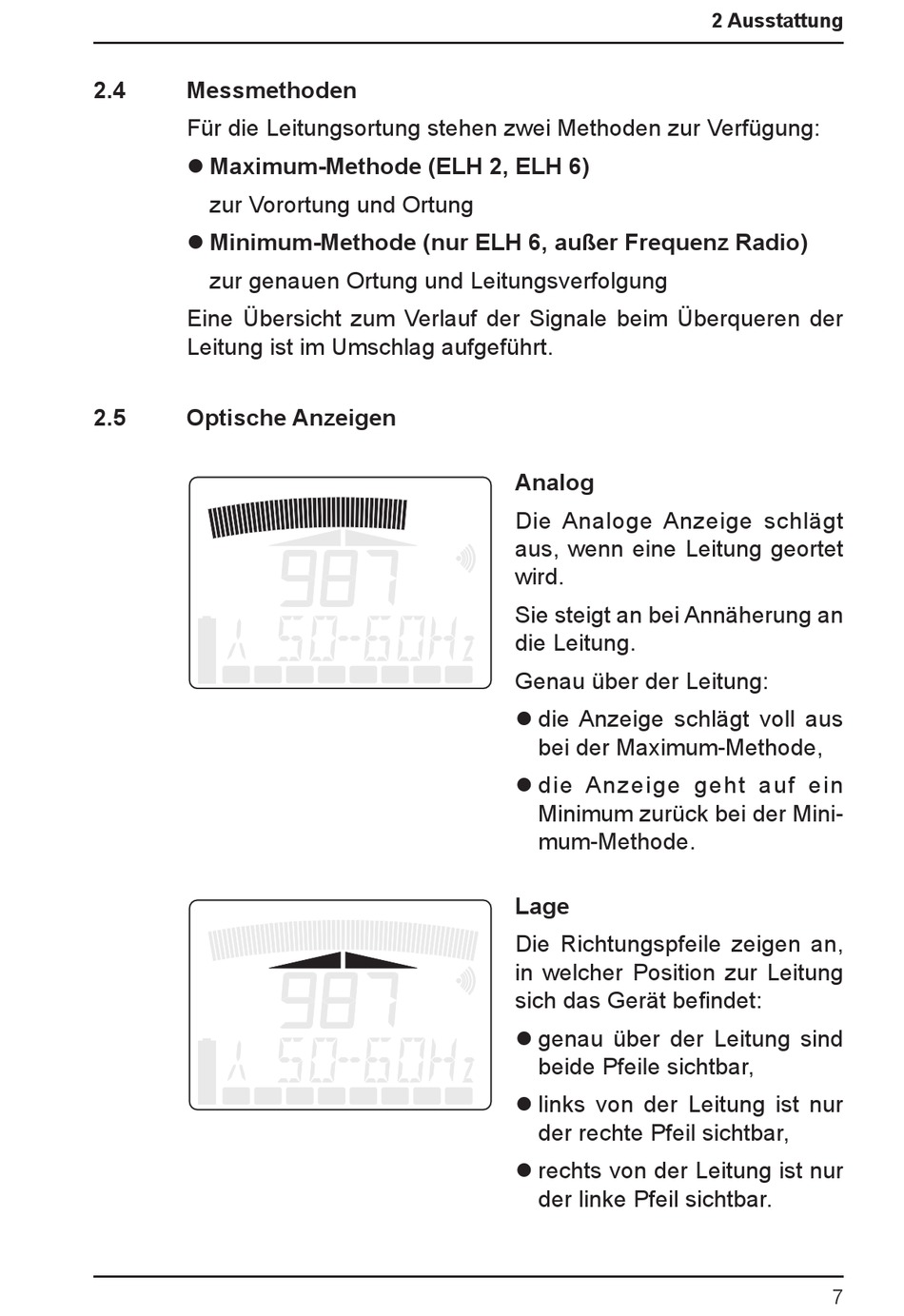

2.4
Messmethoden
Für die Leitungsortung stehen zwei Methoden zur Verfügung:
Maximum-Methode (ELH 2, ELH 6)
zur Vorortung und Ortung
Minimum-Methode (nur ELH 6, außer Frequenz Radio)
zur genauen Ortung und Leitungsverfolgung
Eine Übersicht zum Verlauf der Signale beim Überqueren der
Leitung ist im Umschlag aufgeführt.
2.5
Optische Anzeigen
+
+
Analog
Die Analoge Anzeige schlägt
aus, wenn eine Leitung geortet
wird.
Sie steigt an bei Annäherung an
die Leitung.
Genau über der Leitung:
die Anzeige schlägt voll aus
bei der Maximum-Methode,
die Anzeige geht auf ein
Minimum zurück bei der Mini-
mum-Methode.
Lage
Die Richtungspfeile zeigen an,
in welcher Position zur Leitung
sich das Gerät befindet:
genau über der Leitung sind
beide Pfeile sichtbar,
links von der Leitung ist nur
der rechte Pfeil sichtbar,
rechts von der Leitung ist nur
der linke Pfeil sichtbar.
2 Ausstattung
7
