10 Installation DCF77-Antenne

Auswahl des Antennenstandortes

Am Anfang jeder Antennenmontage sollte die sorgfältige Auswahl des Antennenstandorts stehen. Er bestimmt
entscheidend die Empfangsqualität und damit die Verfügbarkeit des DCF77-Signals. Wenn die Antenne nicht
genau ausgerichtet ist, werden der Signalempfang und die Zeitgenauigkeit beeinträchtigt.
Die DCF-Antenne muss nach den unten genannten Installationskriterien in Richtung Mainflingen, in der Nähe
von Frankfurt / Main, ausgerichtet werden.

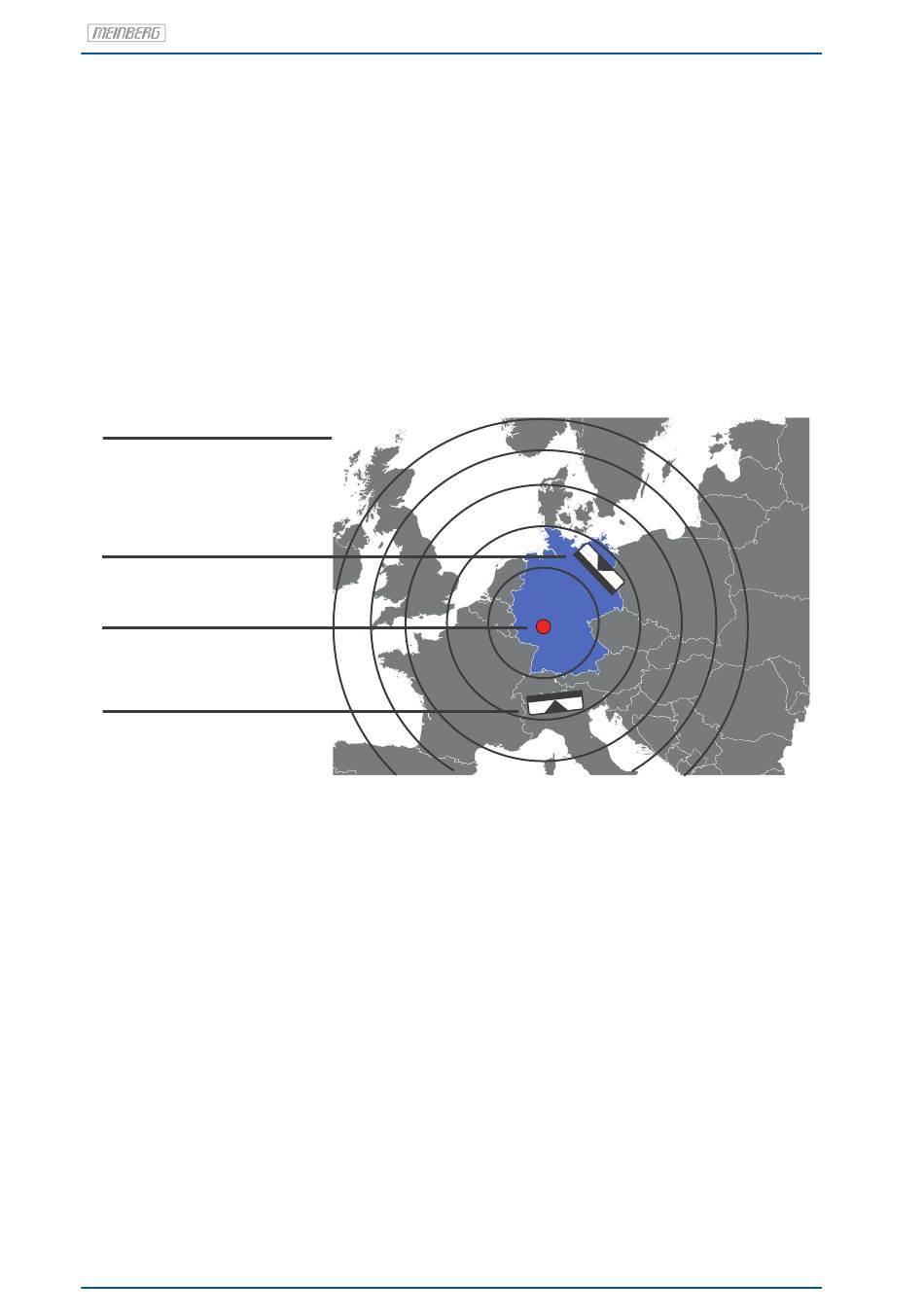

Ausrichtung DCF77-Antenne
Längsseite (Pfeilrichtung) der DCF77
Antenne (z.B. AI01, AW02) zum Sendemast
ausgerichtet.
DCF77-Antenne
Standort: Berlin
DCF77-Sendemast
Standort: Frankfurt (Main) Mainflingen
Signal: DCF77 Langwelle
DCF77 Antenne
Standort: Mailand
Abbildung: Antennenausrichtung einer Meinberg AW02-Antenne in Richtung des DCF77-Sendemastes in Main-
flingen (Frankfurt/Main).
Für einen optimalen Betrieb sind folgende Kriterien bei der Installation einer DCF77-Antenne zu beachten:
• Die Antenne sollte horizontal montiert werden
• Die Längsseite der DCF77-Antenne sollte in Richtung Sendemast gerichtet sein (siehe Abb. Antennenaus-
richtung)
• Min. 30 cm Abstand ist von allen Metallgegenständen einzuhalten
Meinberg empfiehlt die Antenne außerhalb von Gebäuden zu montieren. Dies hat generell den Vorteil, dass
dadurch i.d.R. der Signalstörabstand zu elektronischen Geräten in Gebäuden vergrößert und die Zuverlässigkeit
der Synchronisation so deutlich erhöht wird. Auch wenn prinzipiell ein DCF77-Empfang innerhalb von Gebäuden
möglich ist, kann es durch Abschirmung bzw. Dämpfung zu einer Einschränkung der Empfangsqualität kommen.
