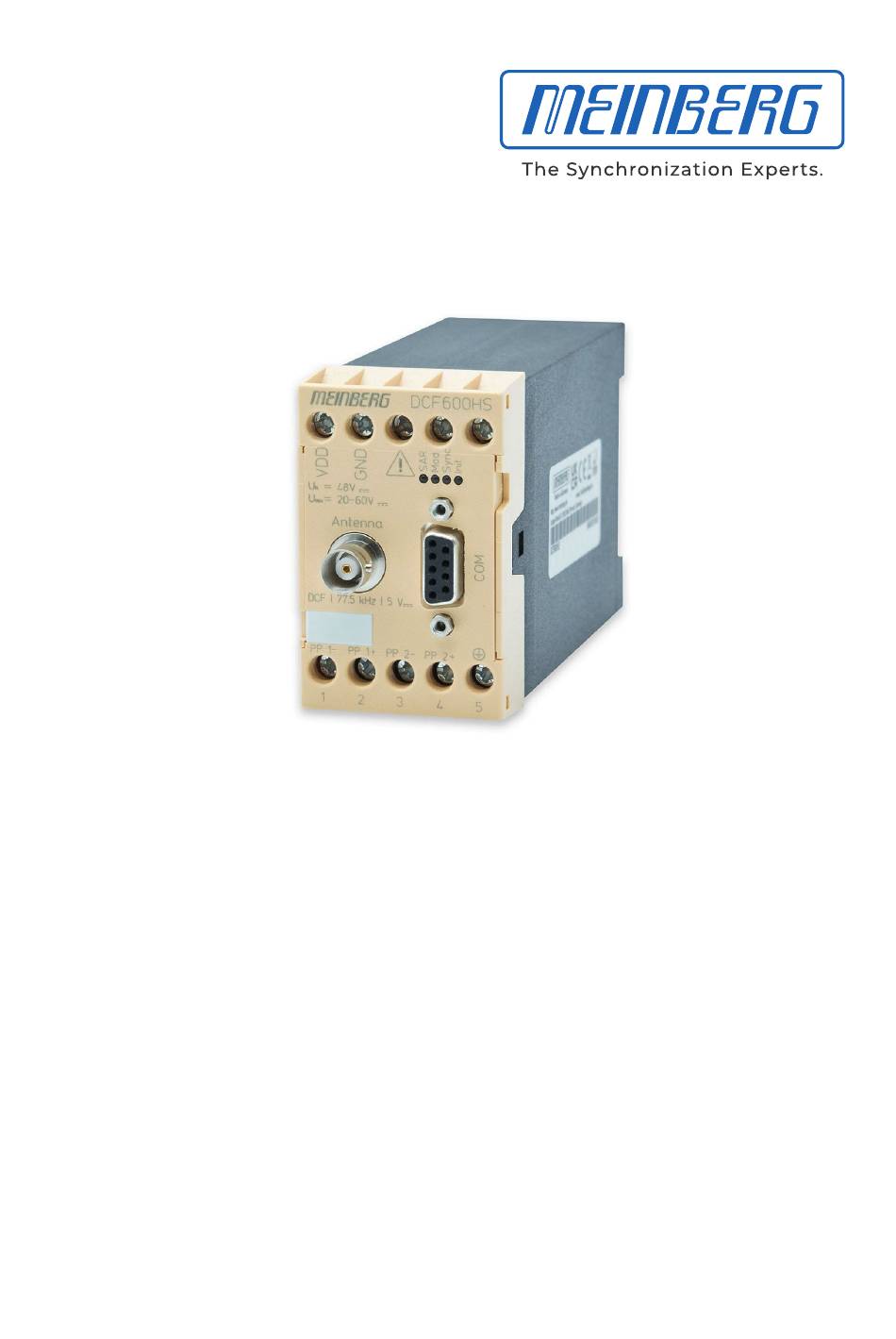

- Seite 1 SETUP GUIDE DCF600HS DCF Funkuhr mit serieller Schnittstelle 24. Februar 2023 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
Lieferumfang ..........Meinberg Device Manager Programm ........ - Seite 4 15.3 Zeittelegramme ..........15.3.1 Format des Meinberg Standard Telegramms ......
-
Seite 5: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 24.08.2022... -
Seite 6: Revisionshistorie
- Defaultwerte für Baudrate & Framing auf 19200 / 8N1 gesetzt ——————————————————————————————————————————————— 1.06 28.06.2018 - Konfiguration mittels Meinberg Device Manager als optionales Konfigurationsprogramm - Neue Darstellung der DCF600HS und Bezeichnung der Schraubklemmen - Spannungsbereich, Gehäuseinformationen ——————————————————————————————————————————————— 2.00 22.02.2023 - Grundlegende Überarbeitung der Handbuchstruktur - Revisionshistorie - Neustrukturierung Kap. -
Seite 7: Urheberrecht Und Haftungsausschluss
Die Inhalte dieses Dokumentes, soweit nicht anders angegeben, einschließlich Text und Bilder jeglicher Art sowie Übersetzungen von diesen, sind das geistige Eigentum von Meinberg Funkuhren GmbH & Co. KG (im Folgenden: „Meinberg“) und unterliegen dem deutschen Urheberrecht. Jegliche Vervielfältigung, Verbreitung, Anpassung und Verwertung ist ohne die ausdrückliche Zustimmung von Meinberg nicht gestattet. -
Seite 8: Einleitung
Die kompakte Baugruppe ist in einem Kunststoffgehäuse integriert, welches für die Montage an einer 35 mm Hutschiene vorgesehen ist. Über vier LEDs werden Statusinformationen wie z.B. die demodulierten Zeit- marken sowie der Synchonstatus angezeigt. Die DCF600HS wird über die mit VDD und GND beschrifteten Schraubklemmen mit der notwendigen DC-Betriebsspannung versorgt. -
Seite 9: Darstellungsmethoden In Diesem Handbuch
Das Symbol „elektrische Gefahr“ weist auf eine Stromschlag- oder Blitzschlaggefahr hin. Das Symbol „Absturzgefahr“ weist auf eine Sturzgefahr hin, die bei Höhenarbeit besteht. Das Symbol „Laserstrahlung“ weist auf eine Gefahr in Verbindung mit Laserstrahlung hin. DCF600HS Datum: 24. Februar 2023... -
Seite 10: Darstellung Von Sonstigen Informationen
In diesem Handbuch und auf dem Produkt werden auch in einem breiteren Zusammenhang folgende Symbole und Piktogramme verwendet. Das Symbol „ESD“ weist auf ein Risiko von Produktschäden durch elektrostatische Entladungen hin. Gleichstrom (Symboldefinition IEC 60417-5031) Wechselstrom (Symboldefinition IEC 60417-5032) Erdungsanschluss (Symboldefinition IEC 60417-5017) Schutzleiteranschluss (Symboldefinition IEC 60417-5019) Datum: 24. Februar 2023 DCF600HS... -
Seite 11: Wichtige Sicherheitshinweise
Todesfolge. In Abhängigkeit von Ihrer Gerätekonfiguration oder den installierten Optionen sind einige Sicherheits- hinweise eventuell für Ihr Gerät nicht anwendbar. Meinberg übernimmt keine Verantwortung für Personenschäden, die durch Nichtbeachtung der Sicherheitshinweise, Warnhinweise und sicherheitskritischen Betriebsanweisungen in den Produkt- handbüchern entstehen. -
Seite 12: Produktdokumentation
Bitte bewahren Sie alle Dokumentationen für das Produkt, einschließlich dieses Handbuchs, in einem digitalen oder gedruckten Format sorgfältig auf, damit es immer leicht zugänglich ist. Meinbergs Technischen Support steht ebenfalls unter techsupport@meinberg.de jederzeit zur Verfü- gung, falls Sie weitere Hilfe oder Beratung zur Sicherheit Ihres Systems benötigen. -
Seite 13: Sicherheit Bei Der Installation
Bohren Sie niemals Löcher in das Gehäuse zur Montage! Haben Sie Schwierigkeiten mit der Rack- montage, kontaktieren Sie den Technischen Support von Meinberg für weitere Hilfe! Prüfen Sie das Gehäuse vor der Installation. Bei der Montage darf das Gehäuse keine Beschädigungen aufweisen. -
Seite 14: Elektrische Sicherheit
6.4 Elektrische Sicherheit Dieses Meinberg-Produkt wird an einer gefährlichen Spannung betrieben. Die Inbetriebnahme und der Anschluss des Meinberg-Produktes darf nur von einer Fachkraft mit entsprechender Eignung durchgeführt werden, oder von einer Person, die von einer Fachkraft entsprechend unterwiesen wurde. Die Konfektionierung von speziellen Kabeln darf nur von einer Elektrofachkraft durchgeführt werden. - Seite 15 • Verständigen Sie den Verantwortlichen für Ihre elektrische Installation. • Wenn Ihr Gerät über eine oder mehrere Unterbrechungsfreie Stromversorgungen (USV) angeschlossen ist, muss die direkte Stromversorgungsverbindung zwischen dem Gerät und der USV zuerst getrennt werden. DCF600HS Datum: 24. Februar 2023...
-
Seite 16: Spezielle Informationen Zu Geräten Mit Dc-Stromversorgung
Spannungen im Netzteil auftreten können. Ist ein Netzteil z. B. durch einen Defekt nicht mehr funktionsfähig, so schicken Sie es für etwaige Reparaturen an Meinberg zurück. Einige Geräteteile können während des Betriebs sehr warm werden. Berühren Sie nicht diese Ober- flächen! -
Seite 17: Sicherheit Mit Batterien
ätzenden Flüssigkeiten oder Gasen führen. • Niemals die Batterie kurzschließen! • Niemals versuchen, die Batterie wiederaufzuladen! • Niemals die Batterie ins Feuer werfen oder im Ofen entsorgen! • Niemals die Batterie mechanisch zerkleinern! DCF600HS Datum: 24. Februar 2023... -
Seite 18: Wichtige Produkthinweise
Produktschäden bei einer Überhitzung nicht ganz ausgeschlossen werden. • Der bestimmungsgemäße Betrieb und die Einhaltung der EMV-Grenzwerte (Elektromagnetische Verträglichkeit) sind nur bei ordnungsgemäß montiertem Gehäusedeckel gewährleistet. Nur so werden Anforderungen bezüglich Kühlung, Brandschutz und die Abschirmung gegenüber elektrischen und (elektro)magnetischen Feldern entsprochen. Datum: 24. Februar 2023 DCF600HS... -
Seite 19: Wartungsarbeiten Und Änderungen Am Produkt
• Einige Konfigurationen, die auf der Referenzuhr getätigt werden, gehen bei jedem Neustart des Systems verloren. In diesem Fall sollten Sie den Austausch bitte nicht eigenmächtig durchführen. Nehmen Sie Kontakt mit dem Meinberg Technischen Support auf, der Ihnen eine genaue Anleitung über den Austauschprozess bereitstellt. DCF600HS Datum: 24. Februar 2023... -
Seite 20: Entsorgung
Zur Entsorgung kann es an Meinberg übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. Setzen Sie sich mit Meinberg in Verbindung, wenn Sie wünschen, dass Meinberg die Entsorgung übernimmt. Ansonsten nutzen Sie bitte die Ihnen zur Verfügung stehenden länderspezifischen Rückgabe- und Sammelsysteme für eine umweltfreundliche,... -
Seite 21: Anschl¨ U Sse Und Anzeigen Dcf600Hs

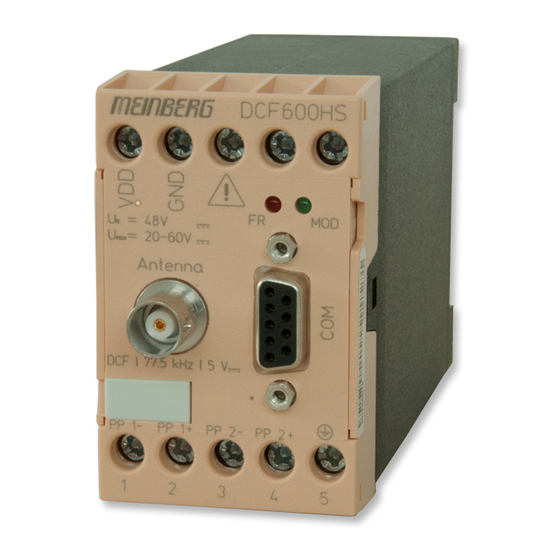

8 Anschlüsse und Anzeigen DCF600HS 8 Anschl ¨ u sse und Anzeigen DCF600HS DCF600HS 48 V 20 - 60 V Antenna DCF 77.5 kHz PP 1- PP 1+ PP 2- PP 2+ Hinweis: Die Nummerierung in der obigen Zeichnung bezieht sich auf die entsprechenden Abschnitte in diesem Kapitel. -
Seite 22: Anschluss Dc-Spannungsversorgung
20-60 V Nennstrom: 20 mA Max Leistung: Ausgangsparameter ———————————————————————————— Max. Wärmeenergie: 7,5 kJ/h (6,82 BTU/h) therm Weitere Spezifikationen: Über einen DC-DC Wandler erfolgt eine galvanisch getrennte Versorgung der Empfängerschaltung. Die Isolationsspannung beträgt 1,5 kV DC Datum: 24. Februar 2023 DCF600HS... -
Seite 23: Antenneneingang - Dcf77 Referenzuhr
8 Anschlüsse und Anzeigen DCF600HS 8.2 Antenneneingang - DCF77 Referenzuhr Empfängertyp: Schmalbandiger Geradeausempfänger mit Verstärkungsregelung zur optimalen Auswertung des Antenna DCF77-Signals Empfangsfrequenz: 77,5 kHz Bandbreite: ca. 40 Hz DCF 77.5 kHz Eingangsimpedanz: 50 Ohm Signalpegel: 50 V - 5 mV... -
Seite 24: Programmierbare Pulsausgänge
Eine Auflistung und Erläuterung aller möglichen programmierbaren Signale finden Sie im Kapitel 15.4 „Beschreibung der programmierbaren Impuls-Signaltypen“ Achtung! Die Belastung der Optokopplerausgänge darf 55 V, 50 mA nicht überschreiten. Anzugsdrehmoment der Schrauben im Terminal Block max. 0,8 Nm Datum: 24. Februar 2023 DCF600HS... -
Seite 25: Status-Leds
8 Anschlüsse und Anzeigen DCF600HS 8.4 Status-LEDs Statusanzeige LED „SAR“: Synchron nach Reset (SAR = Sync After Reset) LED „Mod“: DCF-Signalempfang Mod. Sync LED „Sync“: Status der Synchronisierung Init. LED „Init“: Initialisierungsstatus Die Statusmeldungen der LEDs ergeben sich wie folgt: LED „SAR“... -
Seite 26: Comx Zeitstring - Rs-232
8.5 COMx Zeitstring - RS-232 Datenübertragung: seriell Baudrate/Framing: 19200 / 8N1 (default) Zeitstring: Meinberg Standard (default) Belegung: Pin 2: TxD (senden) Pin 3: RxD (empfangen) Pin 5: GND (Erdung) COM x Verbindungstyp: D-Sub-Buchse 9-pol Kabel: RS-232-Nullmodem-Kabel (geschirmt) Datum: 24. Februar 2023... -
Seite 27: Vor Der Inbetriebnahme
1 x AI01-Antenne mit 1 x 5 m Antennenkabel RG174 (BNC-Stecker - BNC-Stecker) Packen Sie die DCF600HS, sowie alle Zubehörteile aus und gleichen Sie den Lieferumfang mit der beiliegen- den Packliste ab, um sicherzustellen, dass alle Komponenten vorhanden sind. Sollte etwas vom aufgeführten Inhalt fehlen, dann wenden Sie sich bitte an unseren Vertrieb: sales@meinberg.de... -
Seite 28: Meinberg Device Manager Programm
9.2 Meinberg Device Manager Programm Sowohl die Konfiguration als auch das Statusmonitoring der DCF600HS wird über den Meinberg Device Man- ager vorgenommen. Meinberg Device Manager für Windows und Linux Die neueste Version der Meinberg Device Manager Software, steht als unter Windows ausführbare exe- oder zip-Datei, sowie für Linux-basierte Systeme zum kostenlosen Download auf der Homepage der Firma Meinberg... -
Seite 29: Strom- Und Datenkabel
9 Vor der Inbetriebnahme 9.3 Strom- und Datenkabel Bevor die Spannungsversorgung der DCF600HS hergestellt werden kann, müssen die Kabel (nicht im Liefer- umfang enthalten) für Spannungsversorgung und Signale konfektioniert werden. Benötigte Werkzeuge: 1. Seitenschneider 2. ggf. Crimpwerkzeug Dimensionierung der Kabel Bitte achten Sie bei der Dimensionierung der Kabel für die Zuleitungen auf den empfohlenen Anschlussquer-... -
Seite 30: Installation Dcf77-Antenne
• Min. 30 cm Abstand ist von allen Metallgegenständen einzuhalten Meinberg empfiehlt die Antenne außerhalb von Gebäuden zu montieren. Dies hat generell den Vorteil, dass dadurch i.d.R. der Signalstörabstand zu elektronischen Geräten in Gebäuden vergrößert und die Zuverlässigkeit der Synchronisation so deutlich erhöht wird. Auch wenn prinzipiell ein DCF77-Empfang innerhalb von Gebäuden möglich ist, kann es durch Abschirmung bzw. - Seite 31 • Führen Sie keine Arbeiten an der Antennenanlage oder der Antennenleitung durch, wenn die Gefahr eines Blitzeinschlages besteht. • Führen Sie keine Arbeiten an der Antennenanlage durch, wenn der Sicherheitsabstand zu Freileitungen und Schaltwerken unterschritten wird. DCF600HS Datum: 24. Februar 2023...
- Seite 32 Achten Sie bei der Verlegung des Antennenkabels zwischen Antenne und Empfänger auf die maximale Leitungslänge. Meinberg empfiehlt grundsätzlich die Verwendung eines RG58-Kabels mit einer maxi- malen Länge von 300m. Bei dem Einsatz von anderen Kabelarten hängt die maximale Kabellänge vom Typ und Dämpfungsfaktor ab.
- Seite 33 Schließen Sie das mitgelieferte Koaxial-kabel zwis- chen Überspannungsschutz und Empfänger an. N-Norm (Buchse) N-Norm (Stecker) 230 V / 50 Hz Referenzuhr Optional DCF77 Antennenverteiler BNC (Stecker) BNC (Buchse) DCF600USB SMB (Stecker) SMB (Buchse) Abb. zeigt Beispiele für Kabelanschluss an Emfpänger DCF600HS Datum: 24. Februar 2023...
-
Seite 34: Vorgehensweise Bei Der Antennenausrichtung
Main ausgerichtet. Dann wird die Antenne fein ausgerichtet, bis die Feldstärke im optimalen Bereich zwischen -60 dB bis -70 dB liegt. Steht kein Feldstärkemessgerät zur Verfügung, empfiehlt Meinberg die Ausrichtung und die damit verbun- dene Prüfung der Empfangsqualität zu zweit durchzuführen. Person 1 (an der Antenne) steht mit Person 2 (am Empfänger) in Verbindung. - Seite 35 10 Installation DCF77-Antenne Option Antennenverteiler Wir empfehlen bei einer Kabellänge von mehr als 300 m unseren Meinberg Antennenverteiler DCF77 AV4 zwischen Antenne und Empfänger zu installieren. Dieser dient zum einen als Antennenverteiler, sodass mehrere Empfänger an einer Antenne angeschlossen werden können und zum anderen als Verstärker (optional) des An- tennensignals.
-
Seite 36: Installation Dcf600Hs
11 Installation DCF600HS Hutschienenmontage Die DCF600HS ist für die Montage an einer 35 mm, DIN EN 50022 Hutschiene konzipiert. Gehen Sie dabei wie folgt vor: Winkeln Sie die DCF600HS nach oben hin an und führen (1) es über die Hutschiene. -
Seite 37: Systemanschluss
11 Installation DCF600HS 11.1 Systemanschluss Gehen Sie beim Anschluss der Kabel und Signalleitungen wie folgt vor: Vorsicht! Stellen Sie vor Anschluss der Kabel sicher, dass das versorgende Netzteil ausgeschaltet ist. Stecken Sie zunächst das Erdungskabel in den Anschluss 5, sowie die Signalkabel einzeln in die mit 1-4 beschrifteten Anschlüsse (Optokoppler) und fixieren alle Kabel nacheinander durch Festziehen der... -
Seite 38: Anschluss Der Spannungsversorgung
Schließen Sie die Kabel für die Spannungsversorgung an (siehe Abb.) und schrauben die Klemmen ebenfalls mit einem maximalen Anzugsmoment von 0,8 Nm fest. Schalten Sie erst nach Anschluss der Kabel das Netzteil ein. Sobald die Stromversorgung der DCF600HS hergestellt ist, startet die Initialisierungsphase. Diese ist abgeschlossen, wenn die „Init“ LED dauerhaft grün leuchtet. -
Seite 39: Ntp Server
11 Installation DCF600HS Anwendungsbeispiel: Die folgende schematische Darstellung zeigt eine DCF600HS, deren Synchronisierung mittels DCF77-Antenne (AW02) durchgeführt wird. Endanwendung / End device AW02 NTP Server running ntpd DCF600HS Serieller Zeitstring (RS-232) / DCF600HS Serial time string (RS-232) 48 V 20 - 60 V... -
Seite 40: Konfiguration Der Dcf600Hs
12 Konfiguration der DCF600HS In diesem Kapitel wird auf die wichtigsten Schritte bei der initialen Inbetriebnahme einer DCF600HS über den Meinberg Device Manager eingegangen. Eine sehr umfangreiche Beschreibung aller Möglichkeiten der Konfiguration und des Monitorings liefert Ihnen das Benutzerhandbuch des Meinberg Device Managers. - Seite 41 Bitte beachten Sie, dass durchgeführte Konfigurationen im Device Manager immer mit dem Button „Apply Configuration“ gespeichert werden müssen. Mit dem Button „Restore Configuration“ setzen Sie alle Einstellungen wieder zurück auf den jeweiligen Defaultwert. Mehr dazu finden Sie im Meinberg Device Manager Handbuch.
-
Seite 42: Konfiguration Der Referenzuhr (Clock Settings)
Die Aktivierung des Parameters „Initialize Time“ ermöglicht Ihnen die manuelle Eingabe von Datum und Sys- temzeit Ihres Empfängermoduls. Use PC´s System Time Die Systemzeit des PC’s auf dem der Meinberg Device Manager ausgeführt wird, kann genutzt werden, um die Zeit der Baugruppe zu setzen. Date / Time Setzen Sie manuell das Datum und die Zeit des Empfängers Ihrer Baugruppe auf gewünschte Werte. -
Seite 43: Serielle Einstellungen
Die Formate der möglichen Telegramme sind im Kapitel 15.3, „Zeittelegramme“ näher beschrieben. Um Einstellungen für die serielle Ausgabe vorzunehmen, gehen Sie wie folgt vor: Wählen Sie die DCF600HS aus. Öffnen Sie das Menü Configure Device(s). Wählen Sie das Menü Serial Ports Settings. -
Seite 44: Ausgabe-Einstellungen
Ausgabe erst erfolgt, nachdem sich der Empfänger das erste Mal erfolgreich syn- chronisiert hat. Um Einstellungen für die Ausgabe vorzunehmen, gehen Sie wie folgt vor: Wählen Sie die DCF600HS aus. Öffnen Sie das Menü Configure Device(s). Wählen Sie das Menü Outputs Settings. Führen Sie die gewünschten Einstellungen durch. -
Seite 45: Programmierbare Ausgänge
12 Konfiguration der DCF600HS 12.5 Programmierbare Ausg ¨ a nge Der Generator der DCF600HS ist in der Lage, verschiedenste Pulse zu generieren und diese über zwei unab- hängige Optokoppler-Ausgänge auszugeben, welche über den Meinberg Device Manager zu konfigurieren sind. Default-Einstellungen: Nach erfolgter DCF77-Synchronisation wird ein Sekundenimpuls am Optokoppler 1 (PP 1: Klemme 1 und Klemme 2) sowie ein Minutenimpuls am Optokoppler 2 (PP 2: Klemme 3 und Klemme 4) mit je einer Pulslänge... - Seite 46 Menü oder zusammen als Liste angezeigt werden. Um zur Listenansicht zu gelangen, klicken Sie auf diesen Button. Ansicht Drop-Down-Menü Ansicht Liste Eine ausführliche Beschreibung zu den einzelnen programmierbaren Signalen und Impulsen finden Sie im Kapitel 15.4, „Beschreibung der programmierbaren Impuls-Signaltypen“. Datum: 24. Februar 2023 DCF600HS...
-
Seite 47: Status-Monitoring Der Dcf600Hs
13 Status-Monitoring der DCF600HS 13 Status-Monitoring der DCF600HS In diesem Kapitel wird auf die wichtigsten Möglichkeiten des Status Monitorings Ihrer DCF600HS über den Meinberg Device Manager eingegangen. 13.1 Status ¨ u bersicht Dieses Menü gibt Ihnen einen ersten Überblick über den aktuellen Status Ihrer DCF600HS. -
Seite 48: Status Der Uhr
13.2 Status der Uhr Der Clock Status hält Sie mit wichtigen Statusmeldungen zu Ihrem Empfängermodul auf dem Laufenden. Wählen Sie die DCF600HS aus. Öffnen Sie das Menü Show Device(s) Status. Wählen Sie das Menü Clock Status. Time Zeigt das aktuelle Systemzeit an. -
Seite 49: Firmware Update
Support-Mitarbeiter durch, da ein falsch ausgeführter Update-Vorgang die korrekte Funktion Ihres Produktes stark beeinträchtigen kann. Meinberg hilft Ihnen schnell und fachkundig bei Fragen rund um ein Firmware-Update Ihrer DCF600HS. Wir bieten kostenlosen Support für die gesamte Lebensdauer Ihres Meinberg-Produkts. -
Seite 50: Technischer Anhang: Dcf600Hs
15 Technischer Anhang: DCF600HS 15.1 Technische Daten Geh ¨ a use Gehäusetyp: Dold Gehäuse KO4762 für 35 mm DIN-Hutschienenmontage Gehäusematerial: Kunststoff ——————————————————————————- Temperaturbereich Betrieb: 0 ... 50 C (32 ... 122 F) Lagerung: -20 ... 70 C (-4 ... 158 F) ——————————————————————————-... -
Seite 51: Gehäuseabmessungen
15 Technischer Anhang: DCF600HS Gehäuseabmessungen 45 mm 1.77 inch 119 mm 4.69 inch DCF600HS Datum: 24. Februar 2023... -
Seite 52: Allgemeine Informationen Zu Dcf77
Generell ist darauf zu achten, dass die Empfängerantenne optimal platziert ist. Sie sollte quer zur Richtung Sender (Frankfurt am Main) ausgerichtet sein und ein Mindestabstand von ca. 1 m vom Rechner sowie ca. 30 cm von Stahlträgern, Metallplatten usw. aufweisen. Datum: 24. Februar 2023 DCF600HS... -
Seite 53: Zeittelegramme
15 Technischer Anhang: DCF600HS 15.3 Zeittelegramme 15.3.1 Format des Meinberg Standard Telegramms Das Meinberg Standard Telegramm besteht aus einer Folge von 32 ASCII-Zeichen, eingeleitet durch das Ze- ichen <STX> (Start-of-Text) und abgeschlossen durch das Zeichen <ETX> (End-of-Text). Das Format ist: <STX>D:tt.mm.jj;T:w;U:hh.mm.ss;uvxy<ETX>... -
Seite 54: Format Des Sat-Telegramms
Ankündigung eines Zeitsprungs während der letzten Stunde vor dem Ereignis: ‘!’ Ankündigung Beginn oder Ende der Sommerzeit ‘ ‘ (Leerzeichen, 20h) kein Zeitsprung angekündigt <CR> Carriage-Return, ASCII-Code 0Dh <LF> Line-Feed, ASCII-Code 0Ah <ETX> End-of-Text, ASCII-Code 03h Datum: 24. Februar 2023 DCF600HS... -
Seite 55: Format Des Telegramms Uni Erlangen (Ntp)
15 Technischer Anhang: DCF600HS 15.3.3 Format des Telegramms Uni Erlangen (NTP) Das Zeittelegramm Uni Erlangen (NTP) einer GPS-Funkuhr besteht aus einer Folge von 66 ASCII-Zeichen, eingeleitet durch das Zeichen <STX> (Start-of-Text) und abgeschlossen durch das Zeichen <ETX> (End-of- Text). Das Format ist: <STX>tt.mm.jj;... - Seite 56 Stellen werden mit Leerzeichen (20h) aufgefüllt Geographische Längenhemisphäre, mögliche Zeichen sind: ‘E’ östlich des Greenwich-Meridians ‘W’ westlich des Greenwich-Meridians hhhh Höhe der Empfängerposition über WGS84 Ellipsoid in Metern führende Stellen werden mit Leerzeichen (20h) aufgefüllt <ETX> End-of-Text, ASCII-Code 03h Datum: 24. Februar 2023 DCF600HS...
-
Seite 57: Format Des Nmea-0183-Telegramms (Rmc)
östlich des Greenwich-Meridians ‘W’ westlich des Greenwich-Meridians 0.0,0.0 Geschwindigkeit in Knoten und die Richtung in Grad Bei einer Meinberg GPS-Uhr sind diese Werte immer 0.0, bei einer GNS-Uhr werden die Werte bei mobilen Anwendungen berechnet ttmmjj das Datum: Monatstag (01..31) Monat (01..12) -
Seite 58: Format Des Atis Zeittelegramms
(00..59, oder 60 wenn Schaltsekunde) der Wochentag (1..7, 1 = Montag) Checksumm (hexadezimal) aller Zeichen inkl. GID, ABS, TSQ, CC, ST, ... <CR> Carriage Return, ASCII code 0Dh (Die Standard Schnittstellen-Einstellung für dieses Telegramm ist 2400 Baud, 7E1) Datum: 24. Februar 2023 DCF600HS... -
Seite 59: Beschreibung Der Programmierbaren Impuls-Signaltypen
15 Technischer Anhang: DCF600HS 15.4 Beschreibung der programmierbaren Impuls-Signaltypen Verfügt Ihr Meinberg-System über programmierbare Signal- und Impulsausgänge, stehen Ihnen je nach System mehr oder weniger der aufgelisteten Signale zur Verfügung. Diese sind für jeden Signalausgang getrennt kon- figurierbar. Idle Über den Modus „Idle“ können die programmierbaren Impulsausgänge einzeln deaktiviert werden. - Seite 60 Im Feld ‘DCF Suspend After‘ / ‘Timeout‘ kann eingegeben werden, nach wieviel Minuten im Falle eines Freilaufes der Funkuhr der DCF-Simulationsausgang abgeschaltet werden soll. Wird hier der Wert Null eingegeben, ist die Timeout Funktion inaktiv, sodass die simulierte DCF77-Ausgabe nur manuell abgeschaltet werden kann. Datum: 24. Februar 2023 DCF600HS...
- Seite 61 Timeout Funktion inaktiv, sodass die simulierte DCF77-Ausgabe nur manuell abgeschaltet werden kann. Synth. Frequency Mit diesem Modus wird eine individuelle Frequenz ausgegeben. Die Ausgabe des Frequenzsynthesizers wird ebenfalls über die Registerkarte „Synthesizer“ im LANTIME WebUI oder mit dem Meinberg Device Manager vorgenommen. PTTI 1PPS Bei diesem Modus wird ein PPS von 20 Mikrosekunden Impulslänge ausgegeben.
-
Seite 62: Technische Spezifikationen Aw02-Antenne
16 Technische Spezifikationen AW02-Antenne Abmessungen: Datum: 24. Februar 2023 DCF600HS... -
Seite 63: Spezifikationen
1 kHz Signalpegel: 50 V - 5 mV Anschluss: N-Norm Buchse Gehäusematerial: ABS Kunststoff-Spritzgussgehäuse Schutzart: IP56 Temperaturbereich: -25 C bis +65 C (-13 bis 149 F) Gewicht: 0,55 kg (1,2 lbs) mit Montagesatz - Wandmontage DCF600HS Datum: 24. Februar 2023... -
Seite 64: Technische Daten - Antennenkabel
16.1 Technische Daten - Antennenkabel Die folgende Tabelle zeigt die von Meinberg unterstützten Koaxialkabeltypen und Längen für jeden Empfänger- typ. Bitte beachten Sie diese Tabelle bei dem Kauf eines Ersatzkabels, um sicherzustellen, dass Sie einen Kabeltyp mit entsprechender Grenzfrequenz und Dämpfungseigenschaften einsetzen. -
Seite 65: Technische Daten - Mbg S-Pro Überspannungsschutz
Anschlussspezifisches Zwischenstecker Wirkungsrichtung: Line-Shield/Earth-Ground Höchste Dauerspannung: UC (Ader-Erde) 280 V DC 195 V AC Nennstrom: 5 A (25 C) Betriebswirkstrom: IC bei UC Nennableitstoßstrom: In (8/20) s (Ader-Erde) 20 kA In (8/20) s (Ader-Schirm) 20 kA DCF600HS Datum: 24. Februar 2023... - Seite 66 EN 61643-21 2001 + A1:2009 Als Quelle dienen die Inhalte der Originalproduktseite des Lieferanten (siehe Link) des CN-UB-280DC-BB Überspannungsschutzes. Ausführliche Spezifikationen, sowie eine Vielzahl an produktspezifischen Dokumenten, finden Sie unter folgendem Link auf der Produktseite des Herstellers: https://www.phoenixcontact.com/online/portal/de?uri=pxc-oc-itemdetail:pid=2818850 Datum: 24. Februar 2023 DCF600HS...
-
Seite 67: Mbg S-Pro Abmessungen
16 Technische Spezifikationen AW02-Antenne 16.2.1 MBG S-PRO Abmessungen 15,8 16.2.2 Einbau und Erdung DCF600HS Datum: 24. Februar 2023... -
Seite 68: Rohs-Konformit¨ A T
EU vertreiben, keine Stoffe wie Blei, Kad- mium, Quecksilber, sechswertiges Chrom, polybromi- natierte Biphenyle (PBBs) und polybrominatierten Diphenyl- Äther (PBDEs), Bis(2-ethylhexyl)phthalat (DEHP), Benzylbutylphthalat (BBP), Dibutylphthalat (DBP), Diisobutylphthalat (DIBP), über den zuge- lassenen Richtwerten enthalten. Datum: 24. Februar 2023 DCF600HS... -
Seite 69: Konformit¨ A Tserkl¨ A Rung F¨ U R Den Einsatz In Der Europ¨ A Ischen Union
Europ ¨ a ischen Union Declaration of Conformity Doc ID: -24.08.2022 Hersteller Meinberg Funkuhren GmbH & Co. KG Manufacturer Lange Wand 9, D-31812 Bad Pyrmont erklärt in alleiniger Verantwortung, dass das Produkt, declares under its sole responsibility, that the product... -
Seite 70: Konformit¨ A Tserkl¨ A Rung F¨ U R Den Einsatz Im Vereinigten K¨ O Nigreich
19 Konformit ¨ a tserkl ¨ a rung f ¨ u r den Einsatz im Vereinigten K ¨ o nigreich UK Declaration of Conformity Doc ID: -24.08.2022 Manufacturer Meinberg Funkuhren GmbH & Co. KG Lange Wand 9 31812 Bad Pyrmont Germany declares that the product...
