Inhaltszusammenfassung für Meinberg DU70
- Seite 1 FUNKUHREN Technische Daten Inbetriebnahme DU70...
-
Seite 2: Impressum
Impressum Werner Meinberg Auf der Landwehr 22 D-31812 Bad Pyrmont Telefon: 0 52 81 / 9309-0 Telefax: 0 52 81 / 9309-30 Internet: http://www.meinberg.de Email: info@meinberg.de 3. September 2004... -
Seite 3: Inhaltsverzeichnis
DU70 als Quarzuhr ................7 DU70 als Nebenuhr ................7 Synchronisation über serielle Telegramme ........7 Synchronisation über Minutenimpulse: ........7 DU70 als autarke Funkuhr ..............8 Antennenmontage ............... 9 Vewendung der Taster MENU und SET ........... 10 Menüpunkte der DU70 ............. 10 Zeit und Datum .............. - Seite 4 Anschluß-Beispiele ................14 Pinbelegung der Buchsenleiste IN..........16 Pinbelegung der Buchsenleiste OUT ........16 Technische Daten: ................17 Format des Meinberg Standard-Zeittelegramms ......18 Jumperanordnung ................19...
-
Seite 5: Allgemeines Dcf77
Allgemeines DCF77 Unsere Funkuhren empfangen das Signal des Langwellensenders DCF77. Dieser Lang- wellensender steht in Mainflingen bei Frankfurt und dient zur Verbreitung der amtlichen Uhrzeit der Bundesrepublik Deutschland, das ist die Mitteleuropäische Zeit MEZ(D) bzw. die Mitteleuropäische Sommerzeit MESZ(D). Der Sender wird durch die Atomuhrenanlage der Physikalisch Technischen Bundes- anstalt (PTB) in Braunschweig gesteuert und sendet in Sekundenimpulsen codiert die aktuelle Uhrzeit, das Datum und den Wochentag. -
Seite 6: Allgemeines Du70

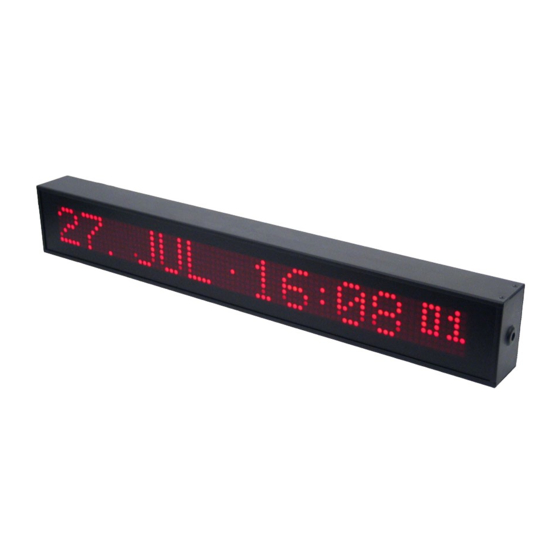

Frontansicht Die DCF Variante schaltet wie alle Funkuhren automatisch von Winter auf Sommer- zeit (und umgekehrt). Fällt die Betriebspannung der DU70 aus, läuft eine interne Hardwareuhr ca. 10 Jahre auf Quarzbasis weiter. Die Displayausgabe kann auf verschie- dene Sprachen eingestellt werden. Das Gehäuse der DU70 ist als Wandgehäuse konzi- piert. -
Seite 7: Du70 Als Quarzuhr
Die DU70 kann als normale Nebenuhr betrieben werden. Das vorgeschaltete Hauptuh- rensystem liefert dabei die erforderlichen polwechselnden Minutenimpulse mit Amplitu- den bis 48V. Bei der Installation ist zu beachten, daß die eingestellte DU70 Zeit bis auf ca. +/- 15 Sek. mit der Hauptuhrenzeit übereinstimmen muß. Die Synchronisation mit dem Hauptuhrensystem ist am Punkt zwischen dem Datum und der Zeitanzeige zu erkennen: Ist der Punkt sichtbar läuft die Uhr im Freilauf, erlischt der Punkt ist die Uhr... -
Seite 8: Du70 Als Autarke Funkuhr
DU70 als autarke Funkuhr Diese Ausführung der DU70 kann nicht als Nebenuhr betrieben werden. Die an der Rückseite befindliche Anschlußbuchse (IN) hat bei dieser Version keine Bedeutung. Die Anschlußbuchse (OUT) ist in diesem Fall mit einer RS232- oder 20mA- Schnitt- stelle belegt (siehe Jumpereinstellung), an der weitere DU70 oder ähnliche Anlagen mit... -
Seite 9: Antennenmontage
Antennenmontage Generell ist darauf zu achten, daß die Empfängerantenne optimal plaziert ist. Sie muß mit der Längsseite (siehe Aufkleber auf der Antenne) auf den Sender (Frankfurt am Main) gerichtet werden. Die Antenne sollte in einem Mindestabstand von 30cm von jeglichen Metallgegenständen montiert werden. -
Seite 10: Vewendung Der Taster Menu Und Set
Taster SET wird der gerade ausgewählte Menüpunkt verändert. Beim Verlassen des Menüpunktes mit dem Taster MENU wird die Veränderung bestätigt. Wenn wäh- rend der Einstellung für mehr als 30 Sekunden kein Taster gedrückt wird, geht die DU70 in die normale Zeitanzeige über. Die letzte nicht bestätigte Veränderung geht dabei verloren. -
Seite 11: Winter-/Sommerzeit Umschaltung
03:00:00 Oktober durchgeführt werden, wird die folgende Eingabe gemacht (7 = Sonntag): Wird in diesem Menü der Taster SET gedrückt so springt die DU70 vom Parametrie- rungs Mode zurück in den normalen Zeitanzeige Mode. Alle zuvor gemachten Eingaben werden übernommen. -
Seite 12: Anschlußbelegung Der Du70
Funkuhr, einer Hauptuhr oder einer weiteren Anzeige in Reihe. Ausgang mit Zeittelegrammen oder Minutenimpulsen; er dient für den Anschluß der nächsten DU70 oder einer anderen entsprechenden Uhr. Antenneneingang; hat nur bei der DCF-Variante der DU70 eine Funktion. Netz Netzanschluß (85-264VAC / 120-375VDC) FUSE... -
Seite 13: Rückwandanschlüsse
Da die DU70 auf verschiedene Weise an vorgeschaltete Systeme angeschlossen werden kann, ist zu beachten, daß vor dem Anschluß die Jumpereinstellungen auf der Hauptplatine richtig gesteckt werden (siehe Bild 3-6). Die Jumper sind werksseitig auf die Betriebsart Synchronisation der DU70 über RS232 Zeittelegramme eingestellt . -
Seite 14: Anschluß-Beispiele
Anschluß-Beispiele Funkuhr (DCF/GPS) DU70 oder D Sub25 IN DU70 (D Sub 25 OUT) J P 7 J P 8 J P 9 J P 1 6 J P 1 7 J P 1 8 J P 1 9 R S 2 3 2... - Seite 15 Hauptuhr (DCF/GPS) DU70 oder D Sub 25 IN DU70 (D Sub 25 OUT) Bild Jumpereinstellung Betriebsart 'Synchronisation über 20mA' aktivem Ausgang passiven Eingang J P 7 J P 7 J P 8 J P 8 J P 9 J P 9...
-
Seite 16: Pinbelegung Der Buchsenleiste In
Pinbelegung der Buchsenleiste IN Eingang von Zeittelegrammen - RS232 Ausgang RX_INF - RS232 Masse Minutenimpulseingang Minutenimpulseingang Ausgang RX_INF - 20mA - Eingang von Zeittelegrammen - 20mA + Ausgang RX_ INF - 20mA + Eingang von Zeittelegrammen - 20mA - Pinbelegung der Buchsenleiste OUT Eingang RX_INF - RS232;... -
Seite 17: Technische Daten
Buchsenleiste DSub25 BAUDRATE: 9600 Baud DATENFORMAT: 1 Startbit, 7 Datenbits, 1 gerades Paritybit, 2 Stopbits AUSGABE- TELEGRAMM: siehe "Format des Meinberg Standard-Zeittelegramms" BATTERIE- PUFFERUNG: Fällt die Netzspannung der Digitaluhr aus, läuft eine interne Hardwareuhr ca. 10 Jahre auf Quarzbasis weiter. STROMVER- SORGUNG: 85-264VAC, 50/60Hz / 120-375VDC, ca. -
Seite 18: Format Des Meinberg Standard-Zeittelegramms
Format des Meinberg Standard-Zeittelegramms Das Meinberg Standard-Zeittelegramm besteht aus einer Folge von 32 ASCII-Zeichen, eingeleitet durch das Zeichen STX (Start-of-Text) und abgeschlossen durch das Zeichen ETX (End-of-Text). Das Format ist: <STX>D:tt.mm.jj;T:w;U:hh.mm.ss;uvxy<ETX> Die kursiv gedruckten Buchstaben werden durch Ziffern ersetzt, die restlichen Zeichen sind Bestandteil des Zeittelegramms. -
Seite 19: Jumperanordnung
Jumperanordnung...
