- Seite 1 Technische Daten Inbetriebnahme GPS164xHS GPS164/AQ/xHS...
-
Seite 2: Impressum
Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9 D-31812 Bad Pyrmont Telefon: 0 52 81 / 9309-0 Telefax: 0 52 81 / 9309-30 Internet: http://www.meinberg.de Email: info@meinberg.de 16. Dezember 2009... -
Seite 3: Inhaltsverzeichnis
Inhaltsübersicht Impressum.................... 2 Inhalt des USB-Sticks ................4 Allgemeines ..................5 Blockschaltbild GPS164xHS ............... 6 Eigenschaften der Satellitenfunkuhr GPS164xHS ......7 Zeitzone und Sommer-/Winterzeit ..........7 Impulsausgänge ................8 Serielle Schnittstellen ..............9 Zeitcode-Ausgänge ..............9 Allgemeines ..............9 Generierte Zeitcodes ............10 Funktionsweise der Code-Generierung ...... -
Seite 4: Inhalt Des Usb-Sticks
Der mitgelieferte USB-Stick enthält neben diesem Manual im PDF-Format ein Installationsprogramm für die Monitorsoftware GPSMON32. Mit Hilfe dieses Pro- gramms können Meinberg GPS-Empfänger über die serielle Schnittstelle konfigu- riert und Statusinformationen der Baugruppe dargestellt werden. Die Software ist lauffähig unter folgenden Betriebssystemen:... -
Seite 5: Allgemeines
Allgemeines Die Meinberg Satellitenfunkuhren der Serie GPS164xHS sind mit einer Vilezahl von Optionen verfügbar. Dieses Manual beschreibt die folgenden Modelle: . . . 2 . . 2 . . Die Varianten der Baugruppe unterscheiden sich in Bezug auf die Spannungsver- sorgung und die Art der galvanischen Trennung der Impulsausgänge. -
Seite 6: Blockschaltbild Gps164Xhs
Blockschaltbild GPS164xHS... -
Seite 7: Eigenschaften Der Satellitenfunkuhr Gps164Xhs

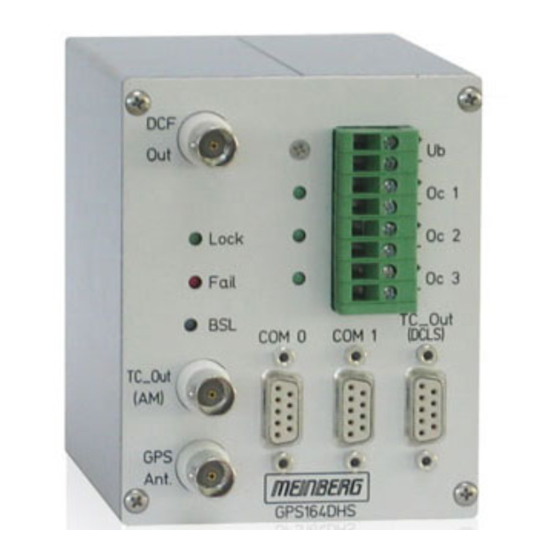

Eigenschaften der Satellitenfunkuhr GPS164xHS Die Satellitenfunkuhr GPS164xHS ist als Baugruppe für die DIN-Schienenmontage ausgeführt. Die Frontplatte enthält als Bedienelemente fünf Kontroll-LEDs, einen verdeckten Taster, einen Schraubklemmenblock, drei DSUB- und drei BNC-Buch- sen. Die Antennen-/Konvertereinheit ist mit dem Empfänger durch ein bis zu 300 m (bei Verwendung von RG58-Kabel) langes 50 Ω-Koaxialkabel verbunden. -
Seite 8: Impulsausgänge
Impulsausgänge Der Impulsgenerator der Satellitenfunkuhr GPS164xHS verfügt über drei unabhängi- ge Kanäle und ist in der Lage verschiedenste Impulse zu generieren, welche über die Software GPSMON32 konfiguriert werden. Die Impulslage ist für jeden Kanal inver- tierbar, die Impulszeit einstellbar im 10 msec Raster zwischen 10 msec und 10 sec. Standardmäßig bleiben die Impulsausgänge nach dem Einschalten des Systems inak- tiv, bis der Empfänger synchronisiert hat. -
Seite 9: Serielle Schnittstellen
‘IRIG Time Codes’ bekannt sind. Nähere Erklärungen zu IRIG und AFNOR Zeitcodes sind unter folgendem Link verfügbar. http://www.meinberg.de/german/info/irig.htm Neben diesen Zeitsignalen werden weiterhin auch andere Codes, wie z.B. NASA36, XR3 oder 2137, benutzt. Die GPS164xHS beschränkt sich jedoch auf die Generierung des IRIG-B oder AFNOR NFS87-500 Formats. -
Seite 10: Generierte Zeitcodes
Generierte Zeitcodes Der Zeitcode-Generator der Baugruppe GPS164xHS ist in der Lage die unten aufge- führten Codes zu generieren. Über die frontseitige BNC-Buchse werden die modu- lierten Codes (IRIG B122/B123, AFNOR, IEEE1344), über die DSUB-Buchse die unmodulierten Codes (IRIG B002/B003 und IEEE1344) ausgegeben. Diese stehen als Transistorausgang mit internem Pull Up (470 Ω... -
Seite 11: Irig-Standardformat
IRIG-Standardformat... -
Seite 12: Afnor-Zeitcodeformat
AFNOR-Zeitcodeformat... -
Seite 13: Belegung Des Cf-Segmentes Beim Ieee1344 Code
Belegung des CF-Segmentes beim IEEE1344 Code i t i i f i r e t i t i i f i s t l t z t g ü s ö u t l t z t t z t h ä... -
Seite 14: Dcf77 Emulation
DCF77 Emulation Die Satellitenfunkuhr GPS164xHS generiert Zeitmarken, die kompatibel zu den Zeitmarken des deutschen Zeitzeichensenders DCF77 sind. Diese können über die Impulsausgänge ausgegeben werden. Zusätzlich steht über eine frontseitige BNC- Buchse eine im Kodierschema des Senders DCF77 modulierte Trägerfrequenz von 77.5 kHz galvanisch getrennt zur Verfügung. -
Seite 15: Installation
Installation Spannungsversorgung Die Varianten der Baugruppe GPS164xHS sind für folgende Spannungsversorgungen konzipiert: GPS164DHS GPS164/AQ/DHS: 19...72 VDC (galvanische Trennung 1.5 kVDC) GPS164AHS GPS164/AQ/AHS: 100...240 VAC, 47...63 Hz GPS164DAHS GPS164/AQ/DAHS : 100...240 VDC 100...240 VAC, 47...63 Hz Die Spannungszuführung der DC-Varianten wird über Schraubklemmen in der Front- platte vorgenommen und sollte niederohmig gehalten werden. -
Seite 16: Einschalten Des Systems
südlichen und 55. nördlichen Breitenkreis. Ist auch diese Sicht ziemlich einge- schränkt, dürften vor allem Probleme entstehen, wenn vier Satelliten für eine neue Positionsberechnung gefunden werden müssen. Die Montage kann entweder an ei- nem stehenden Mastrohr mit bis zu 60 mm Außendurchmesser oder direkt an einer Wand erfolgen. -
Seite 17: Bedienelemente Der Frontplatte
Bedienelemente der Frontplatte FAIL LED Die Leuchtdiode FAIL ist immer dann ein- geschaltet, wenn das interne Timing des Empfängers nicht mit dem des GPS-Sy- stems synchronisiert ist. LOCK LED Die Leuchtdiode LOCK wird eingeschal- tet, wenn nach Inbetriebnahme des Geräts mindestens vier Satelliten empfangen wer- den konnten und der Empfänger seine Po- sition berechnet hat. -
Seite 18: Buchse Dcf Out
Buchse DCF Out Über diese BNC-Buchse wird der im DCF-Takt amplitudenmodulierte 77.5 kHz- Träger galvanisch getrennt ausgegeben. Buchsen TC_Out (AM / DCLS) Über die BNC Buchse TC_Out (AM) wird das amplitudenmodulierte IRIG oder AFNOR Zeitcodesignal ausgegeben. Das unmodulierte Zeitcodesignal wird an der DSUB9 Buchse TC_Out (DCLS) zur Verfügung gestellt. -
Seite 19: Belegung Der Dsub-Buchsen
Belegung der DSUB-Buchsen Die seriellen Schnittstellen COM0 und COM1 sowie der unmodulierte IRIG/AFNOR Zeitcode Ausgang sind über 9pol. DSUB Buchsen frontseitig herausgeführt. Die RS- 232-Schnittstellen sind mit einem 1:1-Kabel (Modemkabel) an einen Computer anschließbar. Mit TxD ist hier die Sendeleitung, mit RxD die Empfangsleitung der GPS164xHS gekennzeichnet. -
Seite 20: Technische Daten Gps164Xhs
Technische Daten GPS164xHS EMPFÄNGER: Sechskanal C/A-Code Empfänger mit abgesetzter Antennen-/ Konvertereinheit ANTENNE: ferngespeiste Antennen-/Konvertereinheit siehe "Technische Daten Antenne" ANTENNEN- EINGANG: Spannungsfestigkeit 1000V Informationen zum Antennenkabel, siehe Abschnitt “Antennen- montage” ZEIT BIS ZUR SYNCHRONI- SATION: max. 1 Minute bei bekannter Empfängerposition und gültigen Almanachs ca. - Seite 21 COM1 (RS-232, RS-485 als Bestückungsvariante) Baudrate: 300 bis 19200 Datenformat: 7N2, 7E1, 7E2, 8N1, 8N2, 8E1 Ausgabestring getrennt einstellbar für COM0 und COM1 'Standard Meinberg', 'SAT' , 'Uni Erlangen (NTP)', 'NMEA-183 ( RMC )' und 'Computime' Defaulteinstellung: COM0: 19200, 8N1 COM1: 9600, 8N1 'Standard Meinberg' für COM0 und COM1...
- Seite 22 STROM- VERSORGUNG: GPS164DHS, GPS164/AQ/DHS 19...72 VDC galvanische Trennung 1.5 kVDC GPS164AHS, GPS164/AQ/AHS 100...240 VAC, 47...63 Hz Netzsicherung: 500 mA, träge GPS164DAHS, GPS164/AQ/DAHS 100...240 VDC 100...240 VAC, 47...63 Hz Netzsicherung: 500 mA, träge ABMESSUNGEN: GPS164DHS, GPS164/AQ/DHS 105 mm x 85 mm x 104 mm (H x B x T) GPS164AHS, GPS164/AQ/AHS, GPS164DAHS,GPS164/AQ/DAHS...
-
Seite 23: Frontansichten
Frontansichten Die folgenden Darstellungen zeigen die Frontplatten der Varianten der Baugruppe GPS164xHS: Standard Option PhotoMOS Relais... -
Seite 24: Technische Daten Antenne
Technische Daten Antenne ANTENNE: Dielektrische Patch Antenne, 25 x 25mm Empfangsfrequenz: 1575.42 MHz Bandbreite: 9 MHz KONVERTER: Mischfrequenz: 10 MHz ZF-Frequenz: 35.4 MHz STROM- VERSORGUNG: 12V ... 18V, ca. 100mA (über Antennenkabel) ANSCHLUSS: N-Norm Buchse UMGEBUNGS- TEMPERATUR: -25 ... +65°C GEHÄUSE: ABS Kunststoff-Spritzgussgehäuse, Schutzart: IP56 ABMESSUNGEN:... -
Seite 25: Antennenmontage Mit Cn-Ub/E (Cn-Ub-280Dc)
Antennenmontage mit CN-UB/E (CN-UB-280DC) -
Seite 26: Format Des Meinberg Standard-Zeittelegramms
Format des Meinberg Standard-Zeittelegramms Das Meinberg Standard-Zeittelegramm besteht aus einer Folge von 32 ASCII-Zei- chen, eingeleitet durch das Zeichen STX (Start-of-Text) und abgeschlossen durch das Zeichen ETX (End-of-Text). Das Format ist: <STX>D:tt.mm.jj;T:w;U:hh.mm.ss;uvxy<ETX> Die kursiv gedruckten Buchstaben werden durch Ziffern ersetzt, die restlichen Zei- chen sind Bestandteil des Zeittelegramms. -
Seite 27: Format Des Sat-Zeittelegramms
Format des SAT-Zeittelegramms Das SAT-Zeittelegramm besteht aus einer Folge von 29 ASCII-Zeichen, eingeleitet durch das Zeichen STX (Start-of-Text) und abgeschlossen durch das Zeichen ETX (End-of-Text). Das Format ist: <STX>tt.mm.jj/w/hh.mm.ssMEzzxy<CR><LF><ETX> Die kursiv gedruckten Buchstaben werden durch Ziffern ersetzt, die restlichen Zei- chen sind Bestandteil des Zeittelegramms. -
Seite 28: Format Des Zeittelegramms Uni Erlangen (Ntp)
Format des Zeittelegramms Uni Erlangen (NTP) Das Zeitelegramm Uni Erlangen (NTP) einer GPS-Funkuhr besteht aus einer Folge von 66 ASCII-Zeichen, eingeleitet durch das Zeichen STX (Start-of-Text) und abge- schlossen durch das Zeichen ETX (End-of-Text). Das Format ist: <STX>tt.mm.jj; w; hh:mm:ss; voo:oo; acdfg i;bbb.bbbbn lll.lllle hhhhm<ETX> Die kursiv gedruckten Zeichen werden durch Ziffern oder Buchstaben ersetzt, die restlichen Zeichen sind Bestandteil des Zeittelegramms. - Seite 29 Schaltsekunde ‘L’ Schaltsekunde wird momentan eingefügt (nur in 60. sec aktiv) ‘ ‘ (Leerzeichen, 20h) Schaltsekunde nicht aktiv bbb.bbbb Geographische Breite der Empfängerposition in Grad führende Stellen werden mit Leerzeichen (20h) aufgefüllt Geographische Breite, mögliche Zeichen sind: ‘N’ nördlich d. Äquators ‘S’...
-
Seite 30: Format Des Nmea Telegramms (Rmc)
Format des NMEA Telegramms (RMC) Das NMEA Telegramm besteht aus einer Folge von 65 ASCII-Zeichen, eingeleitet durch das Zeichen ‘$’ und abgeschlossen durch die Zeichen CR (Carriage Return) und LF (Line Feed). Das Format ist: $GPRMC,hhmmss.ss,A,bbbb.bb,n,lllll.ll,e,0.0,0.0,ddmmyy,0.0,a*hh<CR><LF> Die kursiv gedruckten Zeichen werden durch Ziffern oder Buchstaben ersetzt, die restlichen Zeichen sind Bestandteil des Zeittelegramms. -
Seite 31: Format Des Computime Zeittelegramms
Format des Computime Zeittelegramms Das Computime-Zeittelegramm besteht aus einer Folge von 24 ASCII-Zeichen, eingeleitet durch das Zeichen T und abgeschlossen durch das Zeichen LF (Line-Feed, ASCII-Code 0Ah). Das Format ist: T:jj:mm:tt:ww:hh:mm:ss<CR><LF> Die kursiv gedruckten Buchstaben werden durch Ziffern ersetzt, die restlichen Zei- chen sind Bestandteil des Zeittelegramms. -
Seite 32: Das Programm Gpsmon32
Das Programm GPSMON32 Das Programm GPSMON32 dient der Programmierung und Überwachung aller für den Benutzer wesentlichen Funktionen von Meinberg GPS-Funkuhren. Die Soft- ware ist auf den Betriebssystemen Win9x und WinNT lauffähig. Zur Installation muß nur das Programm Setup.exe auf der mitgelieferten Diskette gestartet und im weite- ren den Anweisungen des Installationsprogramms gefolgt werden. -
Seite 33: Starten Der Online Hilfedatei
Starten der online Hilfedatei Die online Dokumentation des Programms kann durch Anklicken des Menüpuktes Help im Menü Help gestartet werden. Außerdem kann in allen Fenstern des Pro- gramms durch Drücken von F1 ein direkter Zugriff auf die entsprechenden Hilfethe- men vorgenommen werden. Die Sprache der Hilfedatei kann mit den Menüpunkten Deutsch/English im Menü...
