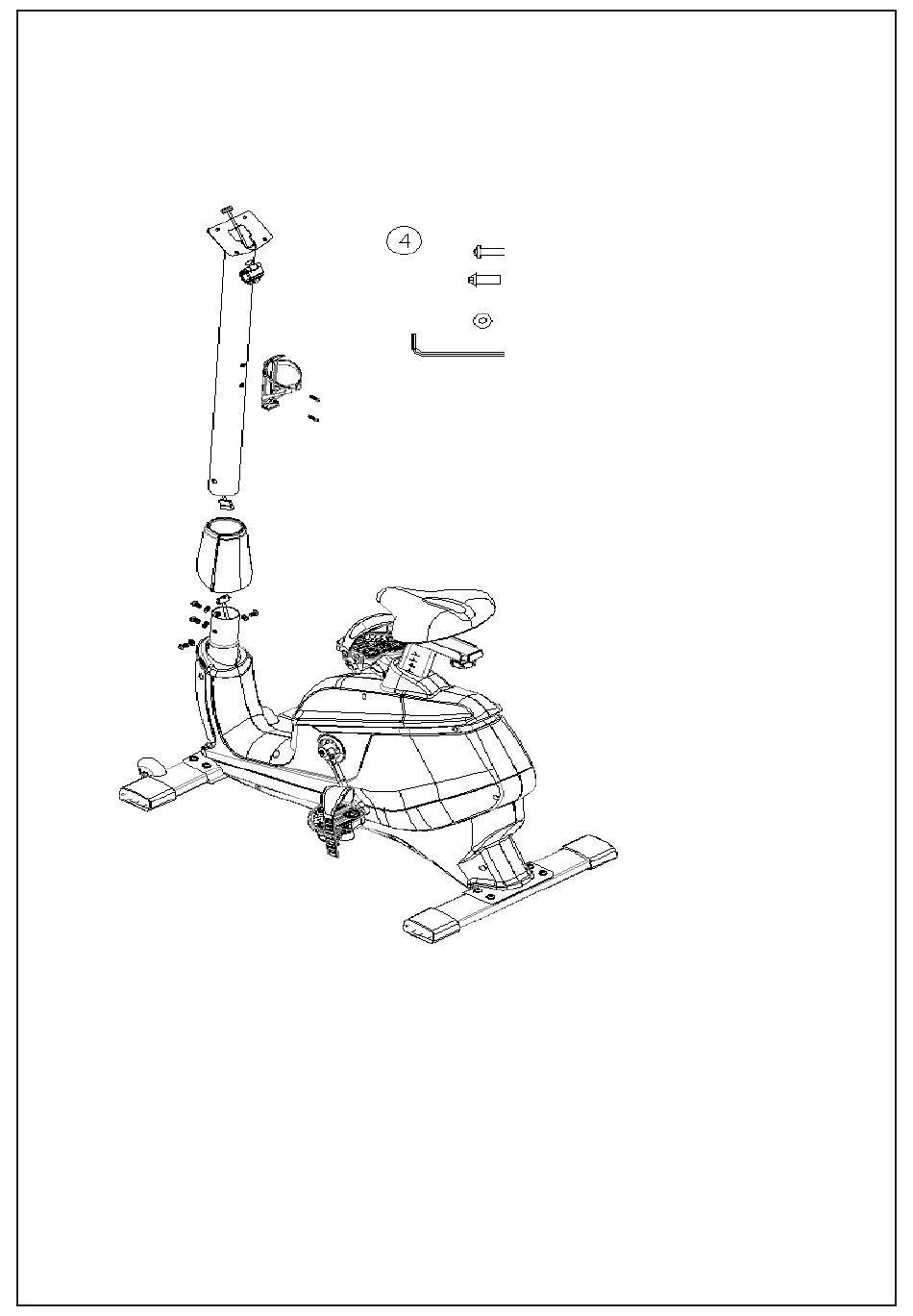

Schritt 4: Bitte bereiten Sie die Teile so vor, wie sie im untenstehenden Diagramm
aufgeführt sind.
Bringen Sie zunächst die Säulenabdeckung (Nr.11) unter der Säule an und legen Sie das
Kabel (Nr.14) auf die Sä ule. Schließen Sie sie an das Kabel (Nr.15) im Hauptrahmen an.
Setzen Sie vier Schrauben (Nr.12) mit der flachen Unterlegscheibe (Nr.13) ein und ziehen
Sie sie mit dem Innensechskantschlüssel (Nr.87) an. Befestigen Sie den Flaschenkä fig mit
zwei Schrauben (Nr.10) und dem Innensechskantschlüssel (Nr.87)
10#M5×16L 2STCK
12#M8×20L 4STCK
13# Ø8×Ø16×1,6T 4STCK
87#
Seite | 8
